Doigt d'indexage avec plaque de fixation

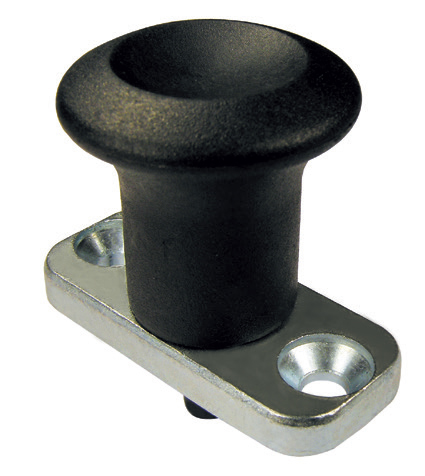

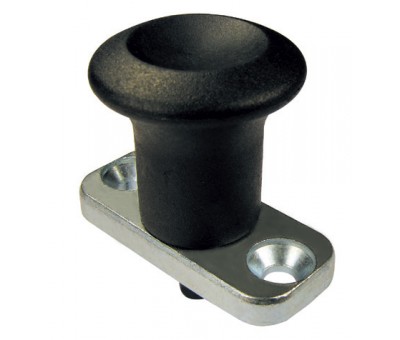

Le doigt d'indexage à plaque de fixation SR 5406 dispose d'une tête thermoplastique haute résistance, de finition mate. Il est équipé d'une plaque en acier zingué.
Ces doigts d'indexage sont particulièrement recommandés pour une utilisation avec des matériaux de faible épaisseur.
Caractéristiques
| Part | D | H | L1 | L2 | W | h1 | h2 | Diam goupille de | Position |
| No. | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | centrage (mm) | de blocage |
| 491266 | 25 | 37 | 40 | 30 | 18 | 4.5 | 6 | 6 | Non |
| 491267 | 31 | 46 | 46 | 34 | 20 | 5.5 | 8 | 8 | Non |
| 491268 | 25 | 37 | 40 | 30 | 18 | 4.5 | 6 | 6 | Oui |
| 491269 | 31 | 46 | 46 | 34 | 20 | 5.5 | 8 | 8 | Oui |
