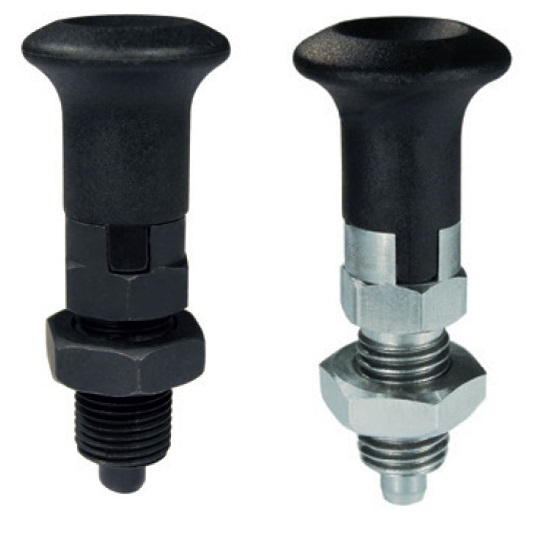

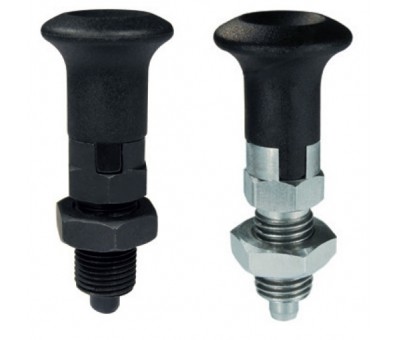

Doigt indexable à insert acier ou inox

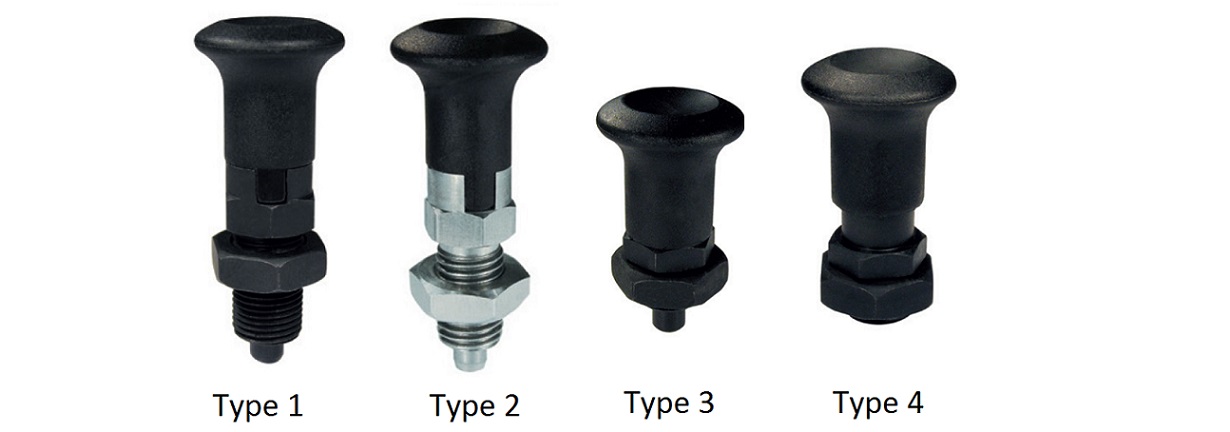

Ce doigt indexable est disponible avec ou sans position de blocage à 90°. La série de doigts indexables SR 5405 se décline en 4 types selon nature de l'insert et système de blocage.
Le bouton est en thermoplastique haute résistance aux impacts
L'Insert du doigt d'indexage est en acier bruni ou acier inoxydable / finition mate
Utilisé pour localiser, positionner, indexer et sécuriser, ils permettent des ajustements rapides sur une large gamme de plateformes, installations et tables
Les doigts indexage SR 5405 sont multi application ; adapté aux convoyeurs comme au matériel de sport, à l'équipement médical, ou au matériel de restauration par exemple.
Caractéristiques
| Part | Taille | Type | Position | Matériau | D | H | h1 | h2 | h3 | D goupille |
| No. | filetage | blocage | insert | (mm) | (mm) | (mm) | (mm) | (mm) | centrage | |
| 491224 | M10 x 1.0 | 1 | Oui | Acier bruni | 21 | 51.0 | 5 | 17 | 5 | 5.0 |
| 491225 | M12 x 1.5 | 1 | Oui | Acier bruni | 25 | 61.0 | 6 | 20 | 6 | 6.0 |
| 491226 | M16 x 1.5 | 1 | Oui | Acier bruni | 31 | 77.0 | 8 | 26 | 7 | 8.0 |
| 491227 | M10 x 1.0 | 2 | Oui | Inox | 21 | 51.0 | 5 | 17 | 5 | 5.0 |
| 491228 | M12 x 1.5 | 2 | Oui | Inox | 25 | 61.0 | 6 | 20 | 6 | 6.0 |
| 491229 | M16 x 1.5 | 2 | Oui | Inox | 31 | 77.0 | 8 | 26 | 7 | 8.0 |
| 491230 | M12 x 1.5 | 4 | Oui | Acier bruni | 25 | 45.0 | 5 | 10 | 6 | 6.0 |
| 491231 | M16 x 1.5 | 4 | Oui | Acier bruni | 31 | 55.0 | 6 | 12 | 8 | 8.0 |
| 491232 | M12 x 1.5 | 3 | Non | Acier bruni | 25 | 45.0 | 5 | 10 | 6 | 6.0 |
| 491233 | M16 x 1.5 | 3 | Non | Acier bruni | 31 | 55.0 | 6 | 12 | 8 | 8.0 |
| 491234 | M10 x 1.0 | 3 | Non | Acier bruni | 21 | 45.0 | 5 | 17 | 5 | 5.0 |
| 491235 | M10 x 1.0 | 3 | Non | Acier bruni | 21 | 51.0 | 5 | 17 | 5 | 5.0 |
| 491236 | M12 x 1.5 | 3 | Non | Acier bruni | 25 | 61.0 | 6 | 20 | 6 | 6.0 |
| 491237 | M16 x 1.5 | 3 | Non | Acier bruni | 31 | 77.0 | 8 | 26 | 7 | 8.0 |
