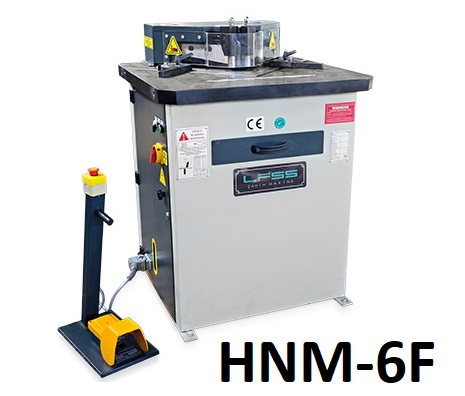

L'encocheuse à angle fixe HNM-6F de SAHINLER est une machine de précision puissante pour le grugeage de tôle en angle fixe. Elle permet notamment la réalisation de :
- Coupes et encochages au tracé facilité par la possibilité de faire descendre la tête par impulsions.
- Exécution d'encoches en reprise (sans limite de profondeur) lorsque celles-ci ont des dimensions supérieures à la longueur des lames.
- Utilisation de la machine en cisaille (en travaillant sous une seule lame) pour couper des bandes ou des fers plats. Le positionnement des pièces est assuré par une butée interne à réglage millimétrique.
Cette encocheuse fixe est dotée d'un équipement standard conséquent permettant une exploitation immédiate en atelier :
- 1 jeu de lames supérieures et inférieures pour coupe d'acier inoxydables.
- 2 équerres orientables, avec règles de référence en acier traité rectifié de 350 mm, pour positionner les tôles à encocher.
- Serre flancs mécanique avec embout en plastique pour ne pas marquer les tôles fragiles.
- Butée interne graduée.
- 2 guides en acier traité pour guider la tôle lors de l'encochage en reprise.
- 1 sélecteur de mode de coupe, descente coup par coup ou par impulsions.
- Tiroir de récupération des chutes.
Caractéristiques
| Encocheuse à angle fixe | HNM-6F | |
| Angle d’encochage | degré | 90 |
| Longueur des lames | mm | 200 |
| Coupe d’acier 42 kg/mm², angle de coupe 60° à 140° | mm | 6 |
| Coupe d’inox 60 kg/mm², angle de coupe 60° à 140° | mm | 4 |
| Acier / Inox, angle de coupe de 30° à 59° | mm | - |
| Cadence de coupe sur 200 mm | cpm | 25 |
| Dimensions de la table | mm | 1150 x 610 |
| Puissance installée | kW | 4 |
Spécifications techniques complémentaires :
- Réglage automatique du jeu entre lames qui, allié à un long et robuste guidage de la tête, assure des coupes nettes de 0,2 à 4,5 mm et 0.2 à 6.5 mm. Il assure un déplacement parallèle des lames inférieures, une descente perpendiculaire (sans basculement) de la tête et, en conséquence, une très bonne tenue à la coupe des lames..
- Positionnement précis des tôles à encocher tous les 45° par indexation.
- Blocage en position des tôles assurées par des serres-flancs mécaniques.
- Interdiction d'accès à la zone dangereuse assurée par un carter en macrolon très épais qui permet une totale visibilité de la zone de coupe.
