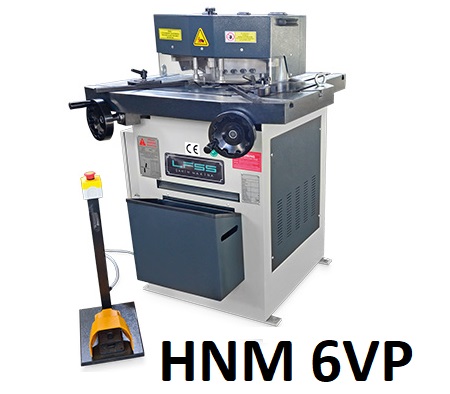

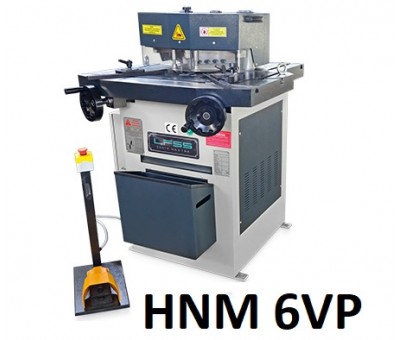

Encocheuse à angle variable HNM-6V / HNM-6VP
Encocheuse à angle variable HNM-6V / HNM-6VP

Encocheuse à angle variable HNM-6V / HNM-6VP

En savoir plus

Caractéristiques :

Voir toutes les caractéristiques
04 84 99 14 58

L'encocheuse à angle variable HNM-6V de SAHINLER est un équipement de précision puissant et flexible pour la réaisation d'angles de 30 à 140° dans la tôle acier/inox. Elle permet notamment la réalisation de  :

  • Encoches en reprise (sans limite de profondeur) lorsque celles-ci ont des dimensions supérieures à la longueur des lames.
  • Coupes et encochages au tracé facilité par la possibilité de faire descendre la tête par impulsions.
  • Utilisation de la machine en cisaille (en travaillant sous une seule lame) pour couper des bandes ou des fers plats. Le positionnement des pièces est assuré par une butée interne à réglage millimétrique.
  • Equipée d'un poste de poinçonnage dans sa version HNM-6VP

Cette machine à encocher est livrée avec un équipement standard très complet :

  • 1 jeu de lames inférieures et 1 couple de lames supérieures (qualité inox) pour encocher de 30° à 140°.
  • 2 équerres orientables, avec règles de référence en acier traité rectifié de 500 mm, pour positionner les tôles à encocher.
  • 4 serre-tôles mécaniques pour blocage des tôles.
  • Butée interne graduée.
  • 2 guides en acier traité pour guider la tôle lors de l'encochage en reprise.
  • Sélecteur de mode de coupe, descente coup par coup ou par impulsions.
  • Sélecteur pour commande manuelle ou par pédale.
  • Tiroir de récupération des chutes.
  • Manomètre.

Caractéristiques

Encocheuse à angle variable   HNM-6V HNM-6VP
Angle d’encochage degré 30 à 140 30 à 140
Longueur des lames mm 200 200
Coupe d’acier 42 kg/mm², angle de coupe 60° à 140° mm 6 6
Coupe d’inox 60 kg/mm², angle de coupe 60° à 140° mm 3 3
Acier / Inox, angle de coupe de 30° à 59° mm 4 / 2,5 4 / 2,5
Cadence de coupe sur 200 mm cpm 30 30
Dimensions de la table mm 1150 x 610 1150 x 610
Puissance installée kW 4 4
Poste de poinçonnage
Col de cygne mm _ 130
Ø maxi poinçonnage mm _ 22
Epaisseur maxi acier doux mm _ 6
Epaisseur maxi inox mm _ 2




Spécifications techniques complémentaires :

  • Réglage automatique du jeu entre lames qui, allié à un long et robuste guidage de la tête, assure des coupes nettes de 0,2 à 4,5 mm et 0.2 à 6.5 mm. Il assure un déplacement parallèle des lames inférieures, une descente perpendiculaire (sans basculement) de la tête et, en conséquence, une très bonne tenue à la coupe des lames..
  • Positionnement précis des tôles à encocher tous les 45° par indexation.
  • Blocage en position des tôles assurées par des serres-flancs mécaniques.
  • ​Interdiction d'accès à la zone dangereuse assurée par un carter en macrolon très épais qui permet une totale visibilité de la zone de coupe.
