KOBOLD INSTRUMENTATION

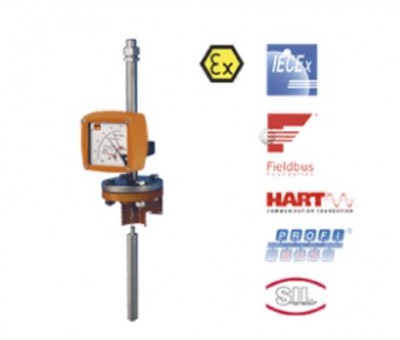

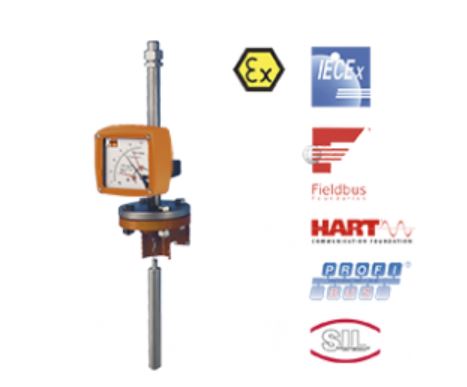

Indicateur de niveau à principe d´Archimède BA
Le modèle d'indicateur de niveau BA utilise le principe d'Archimède pour produire les mesures. Il convient à la mesure de niveau de produits liquides, eaux ou produits agressifs, dans des récipients ouverts et à l'intérieur des conteneurs, y compris des réservoirs sous pression.
La version de base de l'unité indicatrice est constituée d'une échelle avec un pointeur pour afficher le niveau de liquide. En option, le L'indicateur peut être équipé d'émetteurs électriques affichage à distance ou avec des interrupteurs de fin de course.
La conception du compteur le rend idéal pour les processus sous difficile et les conditions d'exploitation difficiles. Les appareils sont disponibles avec équipement électrique supplémentaire pour la surveillance du processus et contrôle.
Caractéristiques
| Indicateur de niveau | BA |
|
Longueur de mesure
|
max. 2x 6 m (dépend de la densite) |
| Raccord | bride DIN |
| Matière | acier inox, Hastelloy® |
| pmax | 40 bar |
| Température maxi | -40 ... +250°C (option 300°C) |
| Précision | ±5 mm de la mesure |
| Option | 4 ... 20 mA, contacts, ATEX, Hart®, Profibus® PA |
Si l'appareil ne peut pas être installé par le haut, car, pour exemple, un agitateur est monté dans le récipient, un le récipient de déplacement est disponible pour l'installation latérale. Depuis la flottabilité de la tige de déplacement dépend de la densité de le milieu mesuré, il doit avoir été conçu pour le liquide spécifique à mesurer.
Mot du fournisseur
Transmetteur de niveau à principe d'Archimede.
La tige de déplacement, qui est attachée à un ressort de mesure en utilisant une chaîne, immerge dans le liquide et est soumis à une force de flottabilité proportionnelle à la masse de le liquide déplacé.
Chaque modification du poids de la tige correspond à changer dans la longueur du printemps et est donc une mesure du niveau de liquide. L'expansion longitudinale du ressort, c'est-à-dire le voyage de la tige, sera transmis de la mesure espace à l'unité d'indicateur au moyen d'un couplage magnétique.
