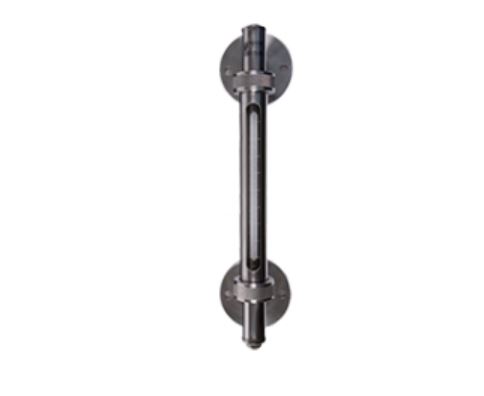

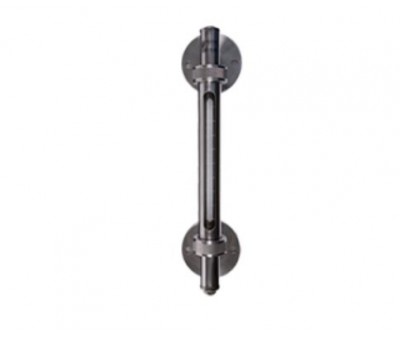

L'indicateur de niveau de tube en verre de type SZM est applicable pour indication du niveau de liquide dans les petites et moyennes tailles, debout ou des contenants ronds utilisés dans les aliments, les produits pharmaceutiques et industries chimiques.
Les charges survenant à l'installation sont absorbées par l'armature extérieure. Le tube de verre est ainsi protégé contre rupture. L'armature extérieure protège également le tube de verre contre les impacts mécaniques qui peuvent survenir suite à installation.
L'indicateur de niveau Bypass SZM s'adapte à de nombreuses applications, dans les secteurs alimentaires, pharmaceutiques ou chimique, ainsi que le traitement de l'eau et le stockage des liquides huile, lait.
Caractéristiques
| Indicateur de niveau en Bypass | SZM |
|
Longueur de mesure
|
370...3080 mm |
| Raccord | Bride DIN DN 15...DN 32 |
| Matière | Acier inox |
| Pression max. | 10 bar |
| Température max. | 100 °C |
Il est recommandé que les indicateurs de niveau de conception normaux soient sur des bateaux contenant des liquides purs, tandis que les indicateurs monté avec des talons de nettoyage (un fond ou un talon inférieur)être installé sur des récipients remplis de liquide contaminé.
La longueur d'installation signifie la distance entre l'horizontale les lignes centrales des deux flanges, soit au moins 370 mm, et maximum 3 080 mm.
Les tubes en verre de plus de 1 500 mm sont soudés. le le fond, et l'étanchéité supérieure du tube de verre est par deux joints toriques chacun, dont le matériau doit être choisi pour être chimiquement compatible avec le liquide mesuré. Étanchéité standard le matériau est FPM, tandis que EPDM ou NBR sont disponibles sur demande.
L'indicateur de niveau peut être fourni avec un niveau capacitif capteurs - max. 3 pièces de plus de 100 mm - sur demande (NAMUR conception), qui surveillent le niveau minimum et / ou maximum ou tout niveau le long de l'échelle. Règle en aluminium anodisé avec indication de niveau ou de volume peut être monté en option sur côté de l'armature extérieure.
La balance peut être gravée sur la règle en aluminium ou sur le verre tube, ou peut être imprimé sur une feuille et être attaché à la tube de verre ou règle en aluminium.
