KOBOLD INSTRUMENTATION

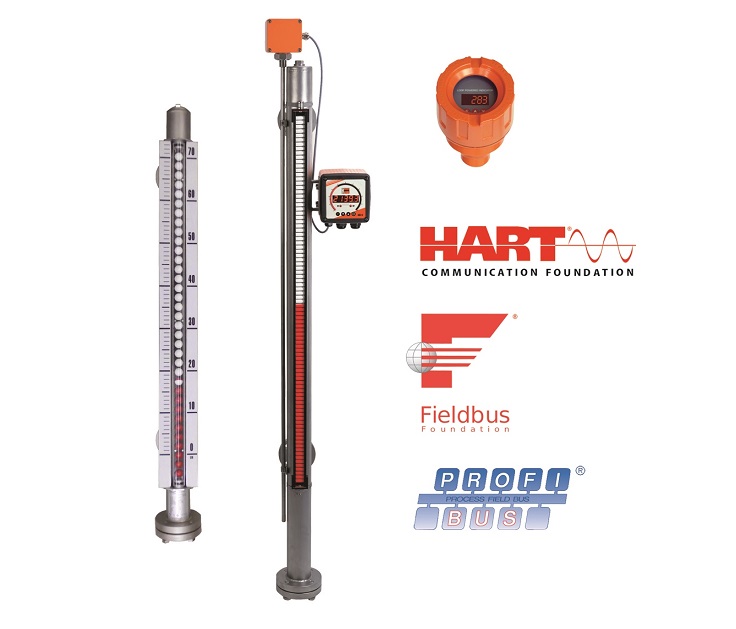

Indicateur de niveau magnétique Bypass NBK-03 à -10
L'indicateur de niveau magnétique bypass KOBOLD est indiqué pour la mesure de liquides en continu, l’indication et la surveillance du niveau.
Selon le principe des vases communicants, la hauteur de niveau du tube bypass correspond à la hauteur de niveau à l’intérieur du récipient.
Dans le tube du bypass un flotteur, avec aimants annulaires intégrés, suit le niveau du liquide et transmet celui-ci, sans contact, à un affichage ou une unité de surveillance se trouvant à l’extérieur du tube.
Ce transmetteur de niveau équipe de manière privilégiée cuves de stockage, citernes de bateaux, mélangeurs ou citernes à eau.
Caractéristiques
| Indicateur de niveau magnétique, | NBK-03..NBK-33 |
|
Longueur de mesure
|
max. 5,5 mètres (au delà en 2 pièces) |
| Raccord | Bride DIN DN 15...DN 50 |
| Bride | ANSI 1/2"... 2" |
| Matière | Acier inox 1.4571 |
| Pression max. | PN 320 |
| Température max. | 400 °C |
| Précision transmetteur | +/- 1 mm |
| Option | transmetteur 4-20 mA, contacts HART, Profibus, Fieldbus |
Les affichages et systèmes de surveillance suivants sont à disposition:
- Affichage à volets magnétiques et affichage par rotation de boules : au moment où le flotteur passe devant les rouleaux rouges / blancs, ceux-ci tournent l’un après l’autre de 180° sur leur axe. Les rouleaux passent du blanc au rouge par niveau ascendant et du rouge au blanc par niveau descendant. Les avantages de l'indicateur à boules sont un meilleur indice de protection une visibilité à 180° et une meilleure résistance aux vibrations pour la version avec remplissage. Le niveau dans un récipient ou dans un mélangeur est indiquée en permanence en rouge, même lors d’une coupure de courant.
- Transmetteur de mesure : s’il est nécessaire de transmettre à distance la hauteur du niveau, on peut installer à l’extérieur du tube bypass un transmetteur de mesure avec une chaîne de résistances ou un capteur magnétostrictif. A l’aide decelui-ci, on obtient un signal normalisé 4 ... 20 mA. Par un affichage analogique ou numérique, ce signal peut être utilisé. En option, les protocoles de communication HART ®, Profibus ® -PA ou Foundation TM Fieldbus ® sont disponibles.
- Afficheur universel : pour afficher et exploiter la sortie analogique (4 ... 20 mA) générée par le transmetteur de mesure, un afficheur universel de la série ADI peût être monté sur le bypass.
- Seuils d’alarme : sur le tube de bypass on peut également fixer des contacts reed pour détecter des valeurs limites ou pour la régulation du niveau.
