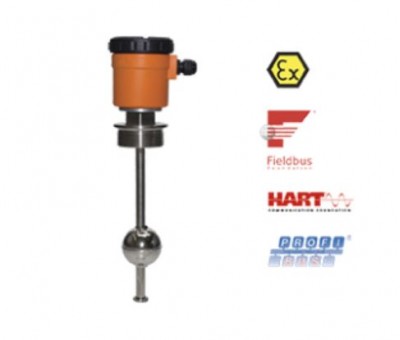

Transmetteur de niveau à flotteur MM
Les transmetteurs de niveau MM sont optimisés pour l'indication et la mesure de niveau de tous types de liquides, eaux ou produits chimiques. Ils conviennent notamment pour les procédés de traitement des eaux, la surveillance de bacs de dosage ou d'additifs, l'industrie pharmaceutique ou agro-alimentaire
Ils utilisent pour cela un flotteur transmettant sa position par liaison magnétique à un circuit potentiométrique 3 fils.
Principe de fonctionnement : un flotteur avec aimant intégré va commuter des contacts reed au travers d'un tube guide. Les contact reed sont combinés avec des résistances pour former une chaine délivrant un signal ohmique proportionnel à la valeur du niveau. Cette techologie s'apparente à celle d'un contact glissant ou d'un potentiomètre linéaire.
En option : un transmetteur va utiliser ce signal pour générer un signal analogique 4-20 mA proportionnel au niveau de liquide, ce qui pourra aussi permettre de créer des alarmes suivant l'application.
Le transmetteur peut être monté dans un boîtier local ou à distance, avec ou sans afficheur.
Caractéristiques
Mesure de niveau continue à flotteur | MM |
Longueur de mesure
|
max. 6 mètres |
Raccord | R 3/8...R 2 |
Bride | DIN DN 40...DN 125, ASME 11/2"-4" |
Matière | Acier inox, PVC, PPH, PTFEE |
Pression max. | 30 bar, |
Température max. | 130 °C |
Précision | 0,5 % pour L=2 m |
Sortie | Résistance, 4-20 mA, ndication digitale, Contacts, HART© , Profibus© , Fliedbus© |
