Mortaiseuse à métaux manuelle ou semi automatique

En savoir plus

Caractéristiques :

Voir toutes les caractéristiques
03 74 74 32 00

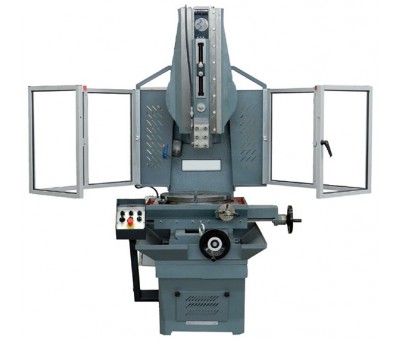

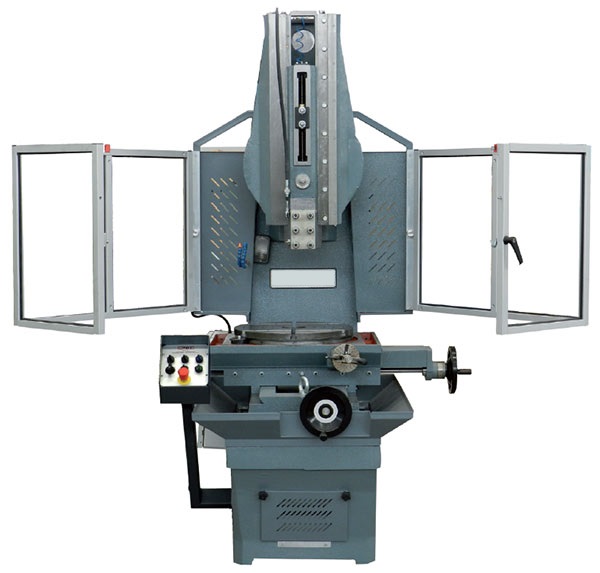

Cette gamme de mortaiseuses conventionnelles pour  le travail des métaux est un standard éprouvé et fiable du marché. Elle se décline en 5 modèles pour des courses de 250 à 520 mm.
Chaque mortaiseuse à métaux est disponible avec table rectangulaire ou table circulaire rotative avec disque diviseur.
La structure monobloc en fonte de ces machine de mortaisage vous garantit une précision de coupe et une absorption efficace des vibrations durant l’usinage.
Chaque machine est fournie avec une dotation complète de série, comprenant notamment un dispositif de dégagement automatique de l’outil en phase de remontée, un système d’arrosage avec pompe électrique, la lubrification automatique centralisée, etc.

Caractéristiques

TABLE RECTANGULAIRE Modèle 1 Modèle 2 Modèle 3 Modèle 4 Modèle 5
Course de l’outil [mm] 0-250  0-350  0-380  0-450  0-520
Distance glissière/table mm 155 260 370 370 550
Distance porte-outils/colonne mm 410 470 550 550 550
Distance sous-tête /Table mm 390 470 520 670 870
Dimension table porte-pièce mm 300x450 500x700 500x1000 500x1000 500x1000
Diamètre centre de la table mm Ø80 Ø100 Ø110 Ø110 Ø110
Courses de la table [mm] Cx x Cy  310x350 520x450 600x600 600x600 600x600
Puissance moteur / frein [kW]  1,8 3 / 2,2 5,5 7,5 11
Reglage nb de coups [coups/min.] 30-58-86 18/29-36/56 5_55 5_55 5_55
Longueur maxi de la pièce [mm]  Ø60x700 Ø95x1200 Ø100x1200 Ø100x1350 Ø100x1550
Source de courant (triphasé) 400V-50Hz 400V-50Hz 400V-50Hz 400V-50Hz 400V-50Hz
Poids net approx. [Kg]  1250 2000 2600 2800 3100



TABLE CIRCULAIRE ROTATIVE Modèle 6 Modèle 7 Modèle 8 Modèle 9 Modèle 10
Course de l’outil [mm] 0-250  0-350  0-380  0-450  0-520
Distance glissière/table mm 155 260 370 370 550
Distance porte-outils/colonne mm 410 470 550 550 550
Distance sous-tête / Table [mm]  335 420 460 610 810
Diamètre table porte-pièce [mm]  Ø350 Ø500 Ø600 Ø600 Ø600
Diamètre centre de la table mm Ø80 Ø100 Ø110 Ø110 Ø110
Courses de la table [mm] Cx x Cy  310x350 520x450 600x600 600x600 600x600
Puissance moteur / frein [kW] 1,8 3 / 2,2 5,5 7,5 11
Reglage nb de coups [coups/min.] 30-58-86 18/29-36/56 5_55 5_55 5_55
Longueur maxi de la pièce [mm]  Ø60x700 Ø95x1200 Ø100x1200 Ø100x1350 Ø100x1550
Source de courant (triphasé) 400V-50Hz 400V-50Hz 400V-50Hz 400V-50Hz 400V-50Hz
Poids net approx. [Kg]  1250 2000 2600 2800 3100



Equipements principaux disponibles :

  • Bloc porte-outils universel en “V”
  • Ecart automatique de l’outil en phase de remontée
  • Table pivotante avec plaque d’indexation
  • Pompe électrique et circuit de réfrigération outil
  • Inclinaison de la tête droite/gauche d’environ 20°
  • Coulisseau ajustable par :
  • − Boîte de vitesse mécanique manuelle (modèle 250)
  • − Boîte de vitesse mécanique avec gestion électrique vitesse (modèle 350)
  • − Convertisseur de fréquence (modèles 380 P - 520 P)
  • Glissières des axes rectifiées et lubrifiées avec pompe électrique automatique
  • Zone de travail éclairée
  • Portes en polycarbonate transparent avec micro-contacteur de sécurité (conforme CE)
  • Outillages de service

Options

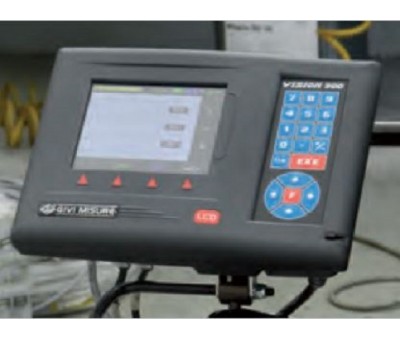

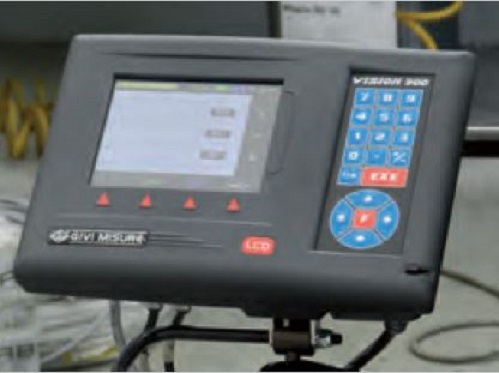

  • Visualisation de position de l’axe longitudinal sur affichage digital
  • Visualisation de position de l’axe transversal sur affichage digital
  • Visualisation de position angulaire de la table sur affichage digital
