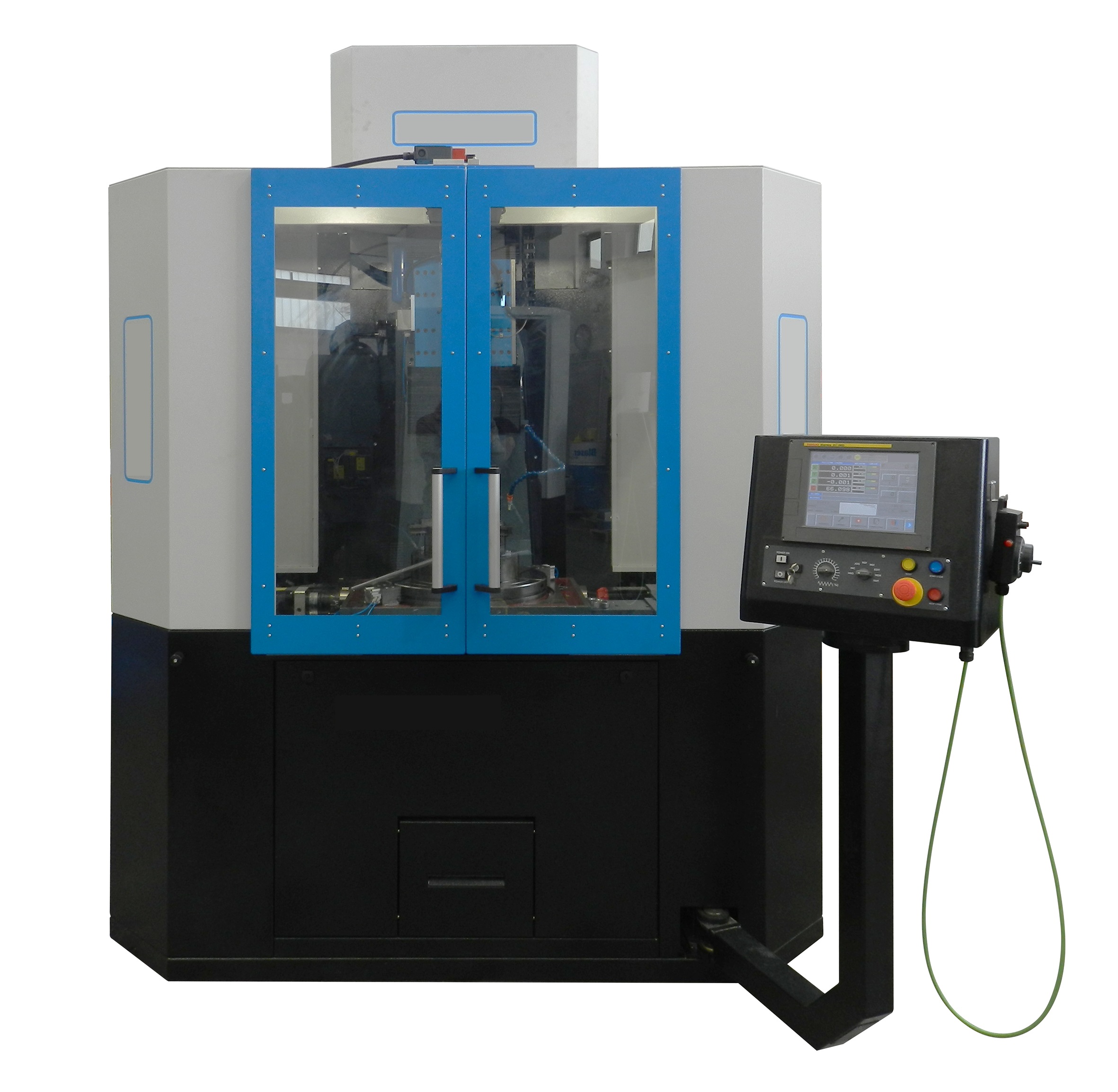

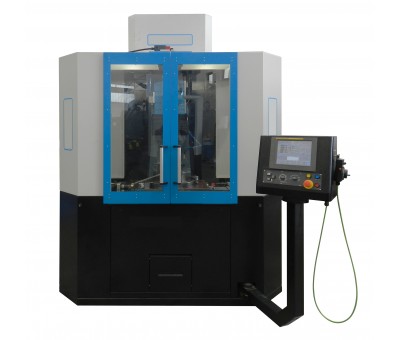

Mortaiseuses à métaux à commande numérique
Ces mortaiseuses CNC sont toutes pilotées par une commande numérique FANUC de dernière génération. La programmation conversationnelle est réalisée sur un système simplifié avec écran tactile 10.4”.
Elles sont disponibles en version 2 à 4 axes numérisés ; le système traditionnel bielle-manivelle assurant le mouvement du coulisseau a été remplacé par une vis à billes qui permet de contrôler la vitesse de coupe et d’optimiser la durée de vie de l’outil.
Cette technologie permet également un réglage rapide de la machine pour la définition de l’origine pièce.
La structure monobloc de chaque mortaiseuse à métaux à commande numérique est réalisée en fonte pour garantir la précision de coupe et l’absorption des vibrations durant l’usinage.
Caractéristiques
| CARACTERISTIQUES COMMUNES | Modèle 1 | Modèle 2 | Modèle 3 |
| Course programmable de l’outil [mm] | 0-410 | 0-575 | 0-820 |
| Distance entre porte-outil et colonne [mm] | 410 | 470 | 550 |
| Alésage au centre de la table [mm] | Ø 80 | Ø 100 | Ø 110 |
| Courses X et Y de la table [mm] | 310 x 270 | 410 x 320 | 550 x 460 |
| Gamme vitesses travail programmable [mm/min] | 0-15.000 | 0-15.000 | 0-15.000 |
| Puissance de la broche principale [kW] | 5,5 | 6,5 | 9,9 |
| Alimentation électrique (triphasé) | 400 V - 50 Hz | 400 V - 50 Hz | 400 V - 50 Hz |
| Poids approximatif [Kg] | 1600 | 2400 | 5000 |
| Dimensions de la machine L x P x H [mm] | 1500x1800x2230 | 2000x2050x2620 | 2840x2650x3500 |
| TABLE RECTANGULAIRE | Modèle 1 | Modèle 2 | Modèle 3 |
| Passage entre table et tête [mm] | 390 | 470 | 670 |
| Dimensions de la table [mm] | 300 x 450 | 710 x 495 | 710 x 660 |
| TABLE CIRCULAIRE ROTATIVE | Modèle 1 | Modèle 2 | Modèle 3 |
| Passage entre table et tête [mm] | 335 | 470 | 620 |
| Diamètre de la table pivotante [mm] | 350 | 500 | 600 |
Equipements principaux disponibles :
Glissières trempées, rectifiées et ajustées par grattage
Rotation de la table contrôlée par la commande numérique (option Axe C)
Vis à billes préchargées sur les axes numérisés
Entraînements par moteur brushless à accouplement direct sur les axes numérisés
Systèmes de mesure de la position des axes par encodeurs
Dispositif de lubrification de l’outil par micro-pulvérisation
Convoyeur à copeaux
Automatisation chargement et déchargement de pièces
Soufflage d'air pour évacuation des copeaux (alésage non débouchant)
Accessoires pour serrage de pièces manuel ou automatique
Porte-outils et outils de mortaisage
Mot du fournisseur
Des mortaiseuses pour le métal entièrement configurables
Les différentes configurations possibles pour les axes numérisés et contrôlés par la CN sont :
- Version 2 axes : Axe Z (mouvement du coulisseau) + Axe Y (mouvement transversal de la table)
- Version 3 axes :
- Axe Z + Axe Y + Axe X (mouvement longitudinal de la table)
- Axe Z + Axe Y + Axe C (position angulaire de la table)
- Version 4 axes : Axe Z + Axe Y + Axe X + Axe C
Nos machines permettent de faire des rainures dans des alésages non traversant. Les cycles prédéfinis principaux inclus sont les suivants :
- Cycles pour rainures droites, coniques et hélicoïdales
- Cycles pour mortaises carrées, hexagonales, tangentielles, trapézoïdales et rondes
