Nettoyage par ultrason

Guide d’information sur les machines de nettoyage par ultrasons

Le nettoyage par ultrason est un procédé de traitement de surface qui utilise le phénomène de cavitation pour nettoyer les pièces et les composants des produits manufacturés et industriels.

Pour être mis en œuvre, il nécessite 3 éléments :

• une cuve inox, remplie de liquide de nettoyage, qui réceptionne la pièce à traiter.
• un générateur d’ultrason, pour créer la source
• un transducteur d’ultrasons, pour les propager au travers du liquide.

Principe de la machine de nettoyage par ultrason

• 1 - le générateur crée le signal source ultrason ; celui-ci est transformé par le transducteur.
• 2 - la propagation des ultrasons de puissance crée des variations de densité dans le liquide et crée des micro bulles de gaz et de vapeur.
• 3 - l’implosion de ces bulles émet une onde de choc qui permet de nettoyer ou éroder des surfaces solides.

Les avantages du nettoyage ultrasonique

Nettoyer aux ultrasons permet de traiter des pièces de toutes dimensions, y compris très petites.
Ce procédé fournit un rendu impeccable, sans détérioration de surface, pouvant même enlever la rouille et sans abimer le produit d’origine (carte électronique par exemple)
Le nettoyage et  le dégraissage par ultrasons permettent également, par l’immersion des produits dans la cuve, d’atteindre toutes les cavités et parties difficiles d’accès, impossibles à traiter avec des outils traditionnels tels que buses ou brosses industrielles.

Les applications de la machine de nettoyage par ultrasons sont nombreuses et variées.

Outre les applications quasi domestiques, une machine de nettoyage par ultrason est utilisée par

• les points, de vente, les professions libérales (bijoutiers, médecins, dentistes, horlogers, ophtalmologues...)
• les industries
  • industrie de précision : bijouterie, mécanisme d’horlogerie et industrie horlogère
  • industrie électronique : matériel électrique, composant électronique, circuits imprimés, semi conducteur.
  • industrie de pointe : optique, micro mécanique
  • industrie médicale : pour le nettoyage d'instruments médicaux, équipement de laboratoire, production d’implants et de prothèses
• tout atelier de production ou de maintenance
  • Industrie mécanique : machine de nettoyage de pièces telles que pignons, chaine, moteur industriel, petite et grosse mécanique. culasse, moule, pièces et composants d’usinage, filtres industriels, grilles, tamis
  • secteur automobile : nettoyage ultrason de carburateur, culasse, .
  • industrie de la défense et armement.

Le nettoyage par ultrason dans l'industrie

Le procédé de nettoyage par ultrason permet de dégraisser les pièces, d’enlever les résidus de produits de fabrication tels que les pâtes à polir, produits de rodage, de ponçage, les fondants, les produits de brasage, l’oxydation…
Selon les additifs et détergents industriels utilisés,  Vous pourrez ainsi réaliser :

• le nettoyage précis de composants électromécaniques et de cartes de circuits imprimés.
• l'éclaircissage de pièces de plastique jaunies.
• l’élimination des résidus de polissage, les huiles/graisses, les résidus de fondants activés (types RA ou classe F-SW >32)
• le pré-nettoyage pour la remise en état des circuits électroniques.
• le nettoyage des matériaux ferreux, le laiton, le cuivre, les métaux non ferreux et inoxydables ainsi que leurs alliages.
• Nettoyage post usinage des surfaces en acier, en inox, en métaux ferreux, en titane et en métal précieux
• nettoyage en douceur des métaux précieux et légers, avec élimination des huiles, des graisses et des produits de polissage, de rodage et d'affûtage.
• nettoyer les métaux non ferreux, l'aluminium et l'acier inoxydable ainsi que le laiton et les alliages contenant du cuivre. Lors du nettoyage, le Tec Clean S1 élimine les graisses et huiles minérales, les couches d'oxyde (par ex. vert de gris) ainsi que la rouille et le calcaire.
• la passivation des aciers inoxydables ou alliés au chrome.

Les critères de choix d'une machine de nettoyage ultrasons

• La dimension des pièces et composants à nettoyer : elle conditionnera les dimensions de la cuve de traitement, notamment intérieures. Il est notamment important de choisir une taille de cuve qui laisse de l’espace à la pièce, une proximité des parois trop grande pouvant diminuer la qualité de nettoyage.
• La puissance effective en kW du générateur et du transducteur : elle détermine l’efficacité du nettoyage.
• La fréquence et possibilités de variations de fréquence, qui calibre la précision du nettoyage. Une fréquence basse correspondra à un premier niveau de nettoyage, une fréquence haute à un degré de précision élevé du nettoyage.
  Attention : l’efficacité du nettoyage peut varier en fonction de la capacité de la cuve, de la nature du liquide utilisé. Ces critères sont à rapprocher du type de surface ou de matériau à traiter également.

Conseils pour votre achat de bacs, cuves et machines de nettoyage à ultrason

Le nettoyage par ultrason est la combinaison de plusieurs facteurs :

• nature du produit à nettoyer
• performances de la machine à ultrasons
• solution de nettoyage utilisée
• process de production de l’utilisateur, pouvant nécessiter notamment l’utilisation de système mono-fréquence ou multifréquence.

Il peut également être intégré à une machine de lavage industriel en complément d'un process lessiviel classique.

C’est pourquoi, nous vous recommandons notamment pour l’achat de machine industrielle de prendre contact préalablement avec les fournisseurs de cuves ultrasons POP INDUSTRIE. Ils vous renseignent en direct, par email ou par téléphone.

Exemple de recherche de cuve de nettoyage à ultrason :

• Bonjour, nous sommes dans le secteur pharmaceutique. Nous avons une besoin d'u système de nettoyage par ultrason automatisé. J'ai consulté votre site et je pense que vous êtes en mesure de répondre a nos specifications. Je suppose qu'une évaluation des besoins est necessaire afin d'établir un devis. Vous pouvez me contacter par ma ligne direct, ou par mail si je ne peut répondre. Bien cordialement.

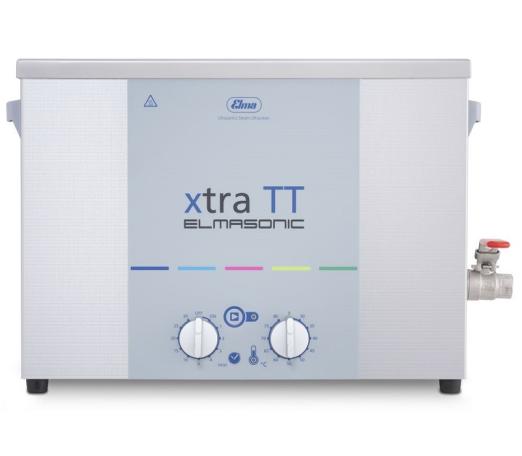

• Bonjour, Nous sommes actuellement à la recherche d'un bain à ultrason pour nettoyer en profondeur des pièces d'isolation électrique en céramique. En termes de capacité nous tablons sur des pièces de dimensions 245 x 245 x 10mm. J'ai pu observer sur votre site que le modèle ayant pour référence : Machine de nettoyage à ultrasons - ELMA - Elmasonic xtra TT pourrait répondre à nos attentes. Est-il possible d'obtenir d'avantages d'informations sur le produit (dimension, dimension du bac, puissance ...) Cordialement. BEM

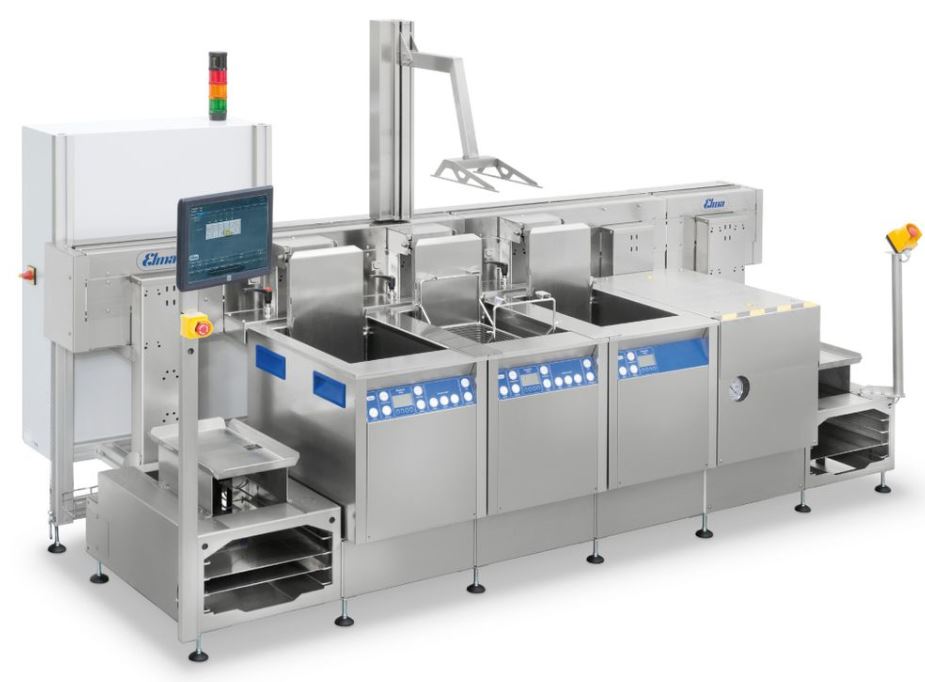

  Bonjour, nous développons des pièces polymères complexes à haute valeur ajoutée. Nous devons fournir un nettoyage de précision que seule la technologie ultrasonique peut produire et je souhaiterais pour cela avoir un devis pour une ligne de nettoyage a ultrasons équipée de 3 cuves, merci.

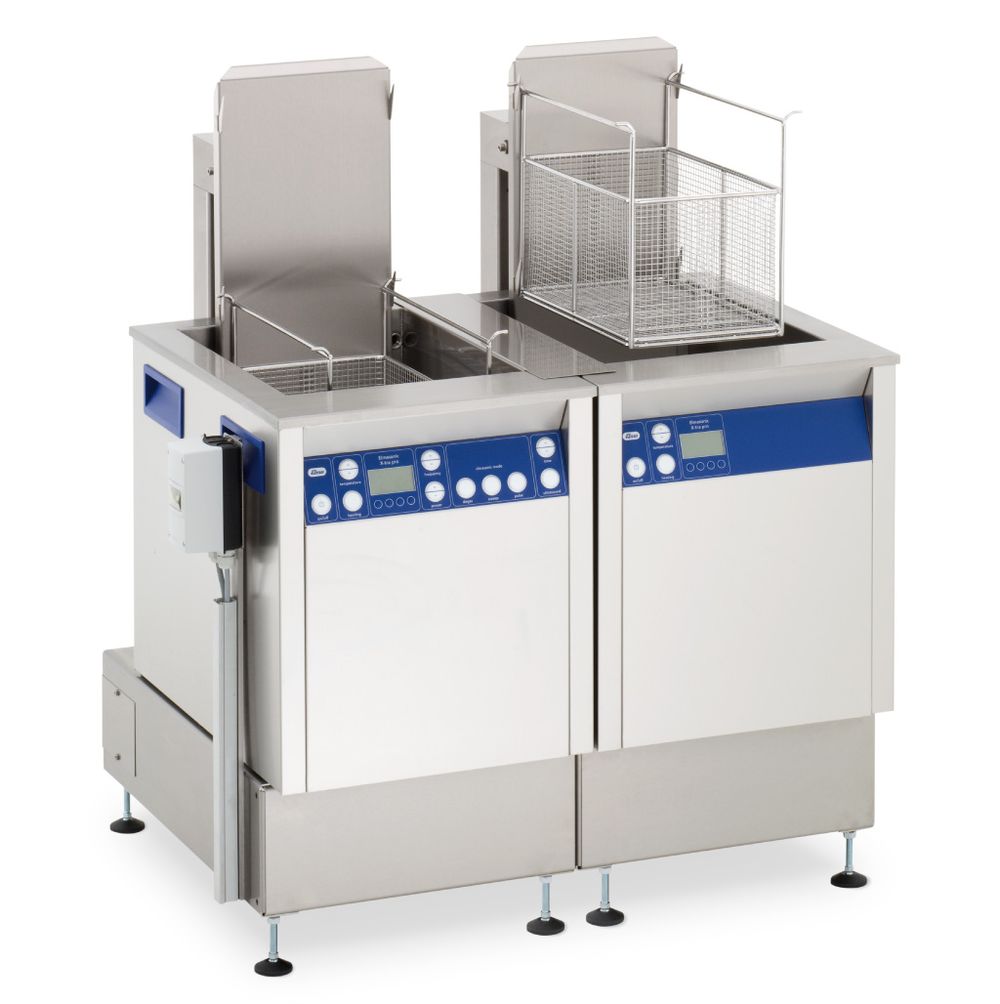

• Je souhaite un devis pour l'équipement suivant Machine à ultrason 2 cuves pour lavage et rinçage proposé par Mafac France. Matériel livrable sur notre site de Villetaneuse. Merci Cordialement
• Bonjour, nous sommes une entreprise avec une forte expertise dans le domaine des technologies de pointe (environnement, aéronautique, défense). Notree besoin est le suivant : nettoyage US de systèmes hydrauliques et autres. Les spécifications :  Le système doit comprendre une cuve de nettoyage ultrason, cuve(s) de rinçage et de distillation et un système de filtration du bain à 3microns. - Puissance souhaitable 100W/L - Dimensions utile panier : 600 x 400 x 400. Dans l'attente de votre retour. Le Responsable Industrialisation.
