Palan électrique

Le palan électrique est le complément naturel des appareils de manutention aérienne tels que ponts roulants, poutres roulantes ou potences.
Cet équipement de levage se décline en version palan électrique à chaîne et palan électrique à câble.

La conception d'un palan électrique peut très sensiblement varier en fonction de la finalité d'utilisation Il peut en effet être utilisé sur chantier ou en milieu industriel.

Dans le contexte d'une utilisation en usine, l'une des principales distinction pour ce type de matéril se situe sur la motorisation qui peut être opérée par moteur classique ou par variateur de vitesse.
Un palan électrique à variateur de vitesse permet de gérer au mieux le levage de la charge, en limitant les effets non désirés de ballan ou de mou. Il convient particulièrement aux pièces fragiles.

Un palan électrique utilisé dans les zones dangereuses peut bénéficier d'une conception ATEX ou anti-déflagrante afin d'isoler la partie motorisée pouvant produire des étincelles de l'atmosphère à risque d'explosion.

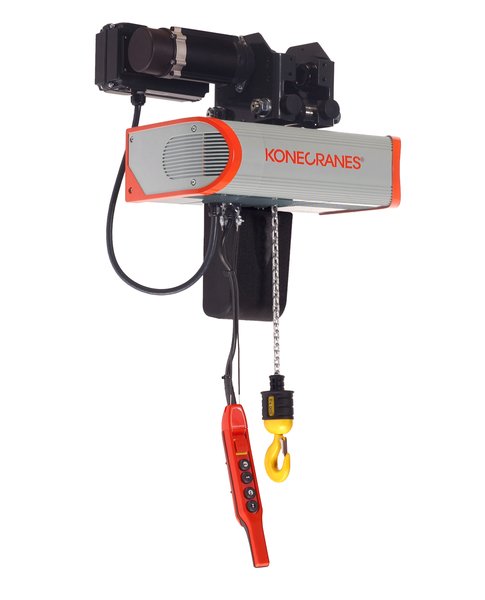

CLX, le palan électrique à chaîne qui révolutionne l'aménagement de poste de travail

Fiable et performant, le palan à chaîne CLX de Konecranes est un équipement de levage pour les manutentions de charge de 60 kg à 5000 kg.
Présentant de nombreuses innovations technologiques. Il améliore notamment la sécurité des opérateurs et garantissent une valeur ajoutée optimale.

Le palan à chaine CLX a été conçu pour fournir une solution fiable à des processus industriels nombreux et variés. Idéal pour les environnements de production, il peut être utilisé pour des transferts de charge à vitesse élevée comme pour des travaux d’assemblage précis.

Le lancement de cette unité de levage robuste et fiable est le résultat de plusieurs dizaines d’années d’expérience combinée à des technologies éprouvés par Konecranes.

CLX dispose d’un facteur de service élevé d’une large gamme de vitesses de levage pour répondre à tous les besoins clients. Sa classification FEM : 2m, son châssis robuste, sa hauteur compacte, son niveau de sécurité élevé sont autant de performances qui lui garantissent une durée de vie encore plus longue.

Un poste de travail modulable Avec deux vitesses de levage, un interrupteur de fin de course en série et des configurations variées comme le crochet de suspension, le chariot libre ou motorisé, le palan à chaîne CLX peut être utilisé pour toute une gamme d’application. On le retrouve également sur les ponts roulants, les poutres roulantes suspendues ou posées, les potences et bien d’autres configurations de travail.

CARACTERISTIQUES TECHNIQUES

• La plus grande partie de la gamme est proposée sur 1 brin de chaîne
• Des vitesses de levage supérieures sont disponibles, jusqu’à 16m/mn suivant les modèles
• Le nouveau rapport de vitesse 1/6 permet une vitesse principale élevée avec une petite vitesse très lente, pour les modèles de 250 kg à 2500 kg
• Nouvelle conception de la noix de chaîne avec 5 empreintes et 5 dents intermédiaires pour une meilleur prise et diminution de l’usure de la chaine
• Interrupteur de fin de course levage en série

Augmentation des performances

• Rallongement de la durée de vie 1600H à pleine charge pour la plupart des modèles
• Température d’utilisation de -20° à +50° C
• Facteur de marche et utilisation en continue plus important

Nouvelle conception

• Construction solide
• Matériaux robustes
• Corps de palan et carters entièrement métalliques, alliages d’aluminium
• Composants électriques intégrés à l’intérieur palan
• Excellente protection anticorrosion
• Fonctionnement silencieux

Durée de vie plus longue et ajustement des coûts

• Taille compacte, offrant une hauteur perdue réduite et donc une hauteur de levage exceptionnelle
• Conception robuste pour une durée de vie bien plus longue que les palans à chaîne standard en 1Am
• Large éventail de capacité de charge utiles entre 60 et 2500 kg combiné à plusieurs niveaux de personnalisation pour une solution sur mesure

Fonctionnement simple, fiable et performant

• Contacteur général classique avec alimentation en triphasée
• Frein de levage dimensionné pour la durée de vie du palan
• Levage sans à-coups grâce au moteur à deux vitesses
• Chariot motorisé équipé d’un variateur de vitesse
• Raccordement simplifié, sur connexions de type fiche rapide
• Appareillage électrique compacte, intégré, pour un accès et un entretien simplifié
• Réglage facile du frein et du limiteur de couple
• Crochet ergonomique pour une meilleure saisie

Protection de l’opérateur et de l’équipement

• L’amélioration de la sécurité intégré dès la conception
• Augmentation de la sécurité par le biais de fins de courses électriques
• La défaillance du limiteur de couple n’entraine pas de chute de charge (limiteur et frein sur le même arbre réducteur) Boite à boutons et câble plus robuste
• Protection IP55
• Protection des surcharges par limiteur de couple, combiné au frein de levage pour une sécurité renforcée.

Aucun « micro dévirage » de charge n’est possible.

Exemple de recherche de palan électrique à chaîne :

• bonjour, je souhaite avoir un devis pour la fourniture d'un palan SLX + chariot 250kg 230V cordialement.
• Bonjour, Pouvez vous me faire un devis pour deux palans électrique à chaîne sur chariot à poussée manuelle (ou chariot intégré) sous IPE 240 de levée de 6 m, capacité 2T chacun, alim triphasé, une vitesse de levage 4m/min. Sachant que la hauteur perdue est un critère prépondérant pour nous. Pouvez vous également inclure dans le devis le fourniture de rail conducteur (1 pour deux palans ?) ou de guirlande d'alimentation sachant que la largeur de garage perdue joue aussi un rôle important dans notre choix. Je reste à disposition pour toute précision, Cordialement
