Portique de levage

Guide d'information pour votre achat de portique de levage.

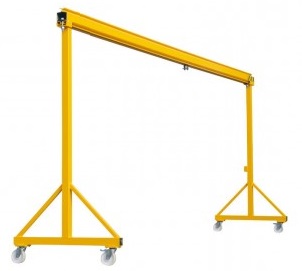

Illustration ADEI SAS

Les différents types de portiques de levage :

Le portique d'atelier est un matériel courant de la manutention industrielle. Il existe d'abord dans des versions standard :

• en profilé type IPN : le chariot porte palan circule sur les ailes de la poutre.
• en profil creux : la palan circule à l'intérieur de la poutre.

Le portique est aussi un outil utile sur les chantiers, qui se décline dans des versions transportables :

• tripode classique
• démontable léger

Le portique de levage est enfin un outil de manutention lourde en intérieur ou en extérieur :

• automoteur
• télescopique
• demi-portique sur chemin de roulement ; ce dispositif rend des services à mi-chemin entre le portique de manutention et le pont roulant

Quelles capacités de charge propose un portique de levage ?

Les portiques d'atelier standard proposent généralement des capacités de 500 kg à 5000 kg ou 5 tonnes.
Les fabrications spéciales utilisées dans les industries de traitement des déchets, industrie nucléaire ou pour le déplacement de conteneur proposent des capacités de plusieurs dizaines, voir centaines de tonnes, sur mesure.

Les différentes finitions :

Un portique de manutention peut être réalisé avec différents matériaux :

• acier : la finition standard, elle correspond à la réalisation des portiques d'atelier ainsi que des portiques de levage lourd
• alu ; pour les équipements d'intervention sur chantier, traitement de l'eau
• inox : pour les équipements nécessitant une résistance particulière à la corrosion ou évoluant dans des milieux à exigence d'hygiène.

Portique à déplacement manuel ou portique à roues motorisées.

Ce que vous devez définir pour concrétiser l'acquisition de répondant à votre besoin :

• la CMU ou charge manutentionnée utile
• la portée
• la hauteur sous fer
• l'utilisation : en atelier ou en extérieur, le déplacement en charge
• l'environnement : standard, milieu corrosif, milieu ATEX, alimentaire.
• les appareils de tractions et accessoires complémentaires, notamment le palan

A préciser avec le vendeur : certains portiques d'atelier ne peuvent pas être déplacés en charge ; pensez à vérifier ce point avec le fournisseur choisi si votre besoin implique obligatoirement la possibilité de déplacement en charge.

Le portique de levage télescopique, solution modulaire pour les manutentions lourdes

Illustration IMS

Parmi les portiques de manutention, les équipements télescopiques occupent une place particulière. Ils offrent en effet un dispositif qui allie :

• compacité : dans leur position repliée, les portiques télescopiques ont un encombrement réduit.
• grande hauteur : ils peuvent atteindre jusqu'à 16 mètres
• forte charge : la combinaison de plusieurs portiques de levage coordonnés offrent une capacité jusqu'à 400 tonnes.

Ces appareils spécifiques sont utilisés dans la production de grosses pièces et ensemble mécaniques tels que turbines, châssis métalliques, structures mécano soudées, conduites, ainsi que pièces de fonderie.
Ils correspondent à un usage en atelier ou sur chantiers industriels, zone logistique et sites d'exploitation.

Motorisé ou pourvu d'un dispositif automoteur, un portique télescopique permet de transporter les conteneurs maritimes.

Cette catégorie vous propose la liste des portiques de levage sélectionnés par POP INDUSTRIE®. Besoin de comparer les CMU ou les portées ? Ajoutez les produits industriels au comparateur et lancez la comparaison. Vous avez déjà choisi ? Pour obtenir un tarif général, connaitre le prix d’une configuration particulière, vous renseigner sur la disponibilité du matériel en stock ou la livraison dans votre région, contactez facilement le fournisseur par la fonction Demander un devis ou même par téléphone.

Exemple de recherche de portique de levage industriel pour atelier ou chantier :

• Bonjour, je cherche des renseignement pour la réalisation d'un portique 5 tonnes roulant en charge. Merci de me recontacter.
• Bjr, je recherche un portique automoteur déplaçable en charge. CMU = 2000 kg portée = 5 m HSC = 6,5 m pour notre centre de Venissieux.
• Nous sommes stockistes. Nous avons actuellement des charriots frontaux de 16 tonnes pour des moules de 12 tonnes maxi certains clients nous demandent de stocker des moules de 38 tonnes nous aimerions avoir une fourchette de prix pour un portique à 2 tours hauteur 2200 / 4200 en position fixe mais transférable dans l'attente cordialement.
• Bonjour, Nous sommes à la recherche d’un portique de 20T avec un bec pouvant passer par-dessus notre chemin de pont actuel, je souhaiterais avoir la visite d’un de vos techniciens sur votre site de Soissons en France.
• Bonjour je voudrais savoir si ce portique de levage en ipn pouvait etre fabriqué avec une porté de 8m ? et quel en serait le prix ? Le besoin se situe sur notre exploitation de Charente Maritime. Cordialement
• Bonjour J'ai besoin d'un portique pour extérieur de 4 m de portée avec 2 chariots, et blocage des roues. Hauteur sous palan à préciser à priori de 3.5 à mètres. MSLT
• Bonjour, Je suis à la recherche d'une solution de type portique automoteur. Capa charge : 1 ou 1,6 T Portée: 3 ou 3,5m HSF : 3m Je crois savoir qu'il peut fonctionner avec une solution sur batterie, je suis intéressé par cette option si tel est le cas. A ce portique, je souhaiterais ajouter un palonnier retourneur elec (PRSE) à sangles: Capacité ~1,5T Portée réglable de 0,75m à 2m (ou un peu plus selon produit) Sangle de 3m de circonférence minimum Merci d'avance pour vos solutions proposées.
• Merci de nous fournir une cotation pour un portique d’atelier motorisé avec les spécifications suivantes : 3200 kg – Portée 3 M – HSF 3,50 M Portique sur roues entièrement motorisé et électrifié comprenant : - 2 roues motrices fixes non pivotantes à bandage polyuréthane - 2 roues folles pivotantes à bandage polyuréthane - Appareillage électrique de translation avec commande basse tension 48 V - Ligne d’alimentation sur rail parallèle - Boîte à boutons mobile regroupant tous les mouvements - Motorisation SEW gérée par variateur - 2 vitesses de translation 20 et 10 m/mn - Pivotement du portique par inversion de marche des 2 moteurs - Pivotement sur lui-même en petite vitesse - Commutateur d’inversion de marche sur la boite à boutons - 4 full stop de détection d’obstacle Dimensions principales : - Portée de l’axe des pieds : 3000 mm - Longueur intérieure des moteurs C : 2440 mm - Longueur sommier avec full stop W : 2790 mm - Longueur totale L : 3300 mm - Longueur entre butoirs L1 : 2300 mm - Hauteur sous fer : 3500 mm - Hauteur totale HT avec lignes d’alimentation : 3830 mm - Empattement des roues E : 1500 mm - Fer de roulement largeur l : 150 mm Radio Commande 12 b outons Ple pour portique motorisé 1 Emetteur avec arrêt d’urgence SIL3/Ple avec batterie Li-ion amovible 1 Batterie de rechange 1 Chargeur 230 V AC/5V DC + station de charge 1 Récepteur 1 Antenne externe 433 MHz II. Poste n°2 Palan à chaîne COMEPAL 3200 kg à direction électrique motorisée - Type : CR16-3204-M2-DE - Groupe F.E.M. 2m (ISO : M5) - 2 Vitesses de levage 4 et 0,7 m/mn - Vitesse de direction variable de 5 à 20 m/mn - 2 Brins de chaîne - Hauteur de levage standard : 3 m - Tension d’alimentation : 400 V 50 Hz triphasé
• Bonjour. Je représente un bureau d'ingénierie industrielle. Je suis intéressé par vos portiques de levage à mât télescopique. Je souhaite monter une charge de 2 tonnes à 6.5m de haut mais mon conduit d'accès à ma zone de levage ne fait que 1.5m de hauteur. Auriez vous un élément correspondant à ma demande ? Merci par avance.
