Avec des rayons de perçage de 350 à 2550 mm, cette série de machines puissantes propose des courses jusqu'à 400 mm pour des cônes de broches CM5 à CM6.

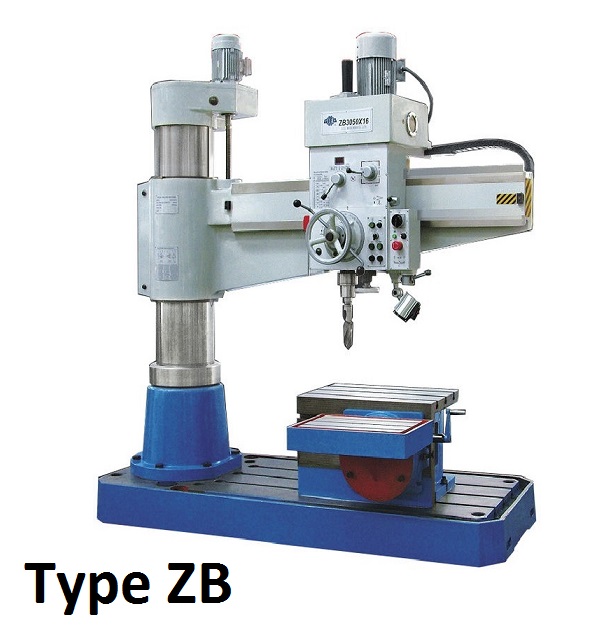

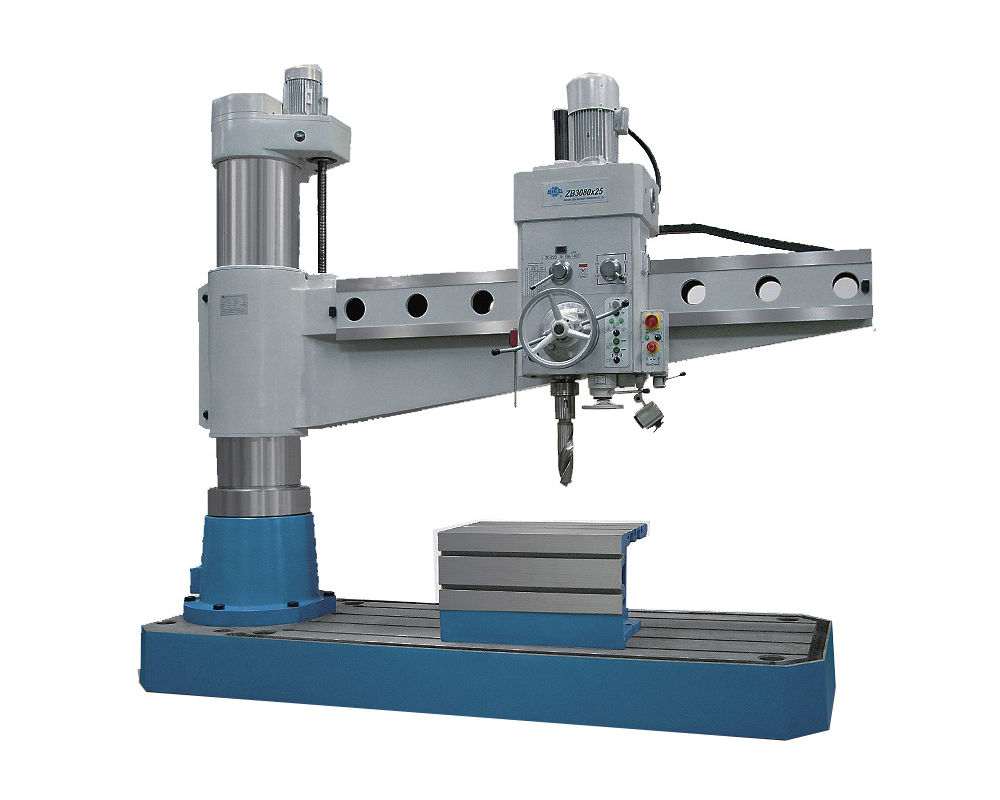

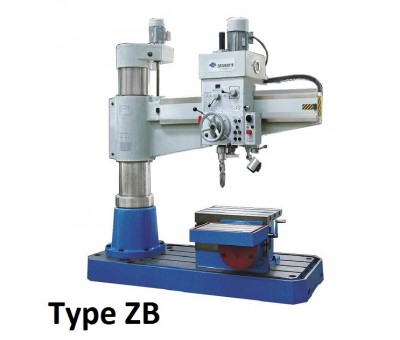

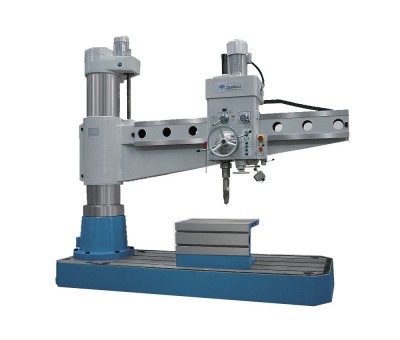

Chaque perçeuse radiale ZB dispose nativement de son dispositif de blocage hydraulique, d'un variateur de vitesse de broche ainsi que de sa visualisation de la vitesse de broche.
Pour plus de performances, elle peut être accessoiriséee avec un dé de perçage.
Caractéristiques
| Références | ZB 3060x16 | ZB 3070x20 | ZB 3080x25 |
| Cône de la broche | CM 5 | CM 6 | CM 6 |
| Course de la broche | 315 mm | 400 mm | 400 mm |
| Hauteur mini sous-broche | 350 mm | 400 mm | 400 mm |
| Hauteur maxi sous broche | 1250 mm | 1620 mm | 1620 mm |
| Rayon minimum de perçage | 350 mm | 450 mm | 450 mm |
| Rayon maximum de perçage | 1600 m | 2050 m | 2550 m |
| Capacité de perçage acier | 62 mm | 70 mm | 80 mm |
| Capacité de perçage fonte | 72 mm | 105 mm | 105 mm |
| Capacité taraudage en acier | M46 | M52 | M52 |
| Capacité taraudage en fonte | M52 | M60 | M60 |
| Rotation - Axe de la colonne | ± 180 ° | ± 180 ° | ± 180 ° |
| Nbre de gammes de vitesses | 2 | 2 | 2 |
| Vitesse de broche | 38 à 2000 tr/mn | 30 à 1400 tr/mn | 30 à 1400 tr/mn |
| Nbre d'avance automatique | 8 | 8 | 8 |
| Avances automatiques | 0,06 à 1 mm/tr | 0,06 à 1,38 mm/tr | 0,06 à 1,38 mm/tr |
| Vitesse de déplace. du bras | 1200 mm/min | 1000 mm/min | 1000 mm/min |
| Dispositif d'arrosage | oui | oui | oui |
| Moteur de broche | 4 Kw | 7,5 Kw | 7,5 Kw |
| Moteur de monte et baisse du bras |
1,5 Kw | 2,2 Kw | 2,2 Kw |
| Poids approximatif | 3800 Kg | 6800 Kg | 7400 Kg |
| Encombrement | 2490x1000x2598 mm | 3090x1250x3460 mm | 3590x1250x3530 mm |
