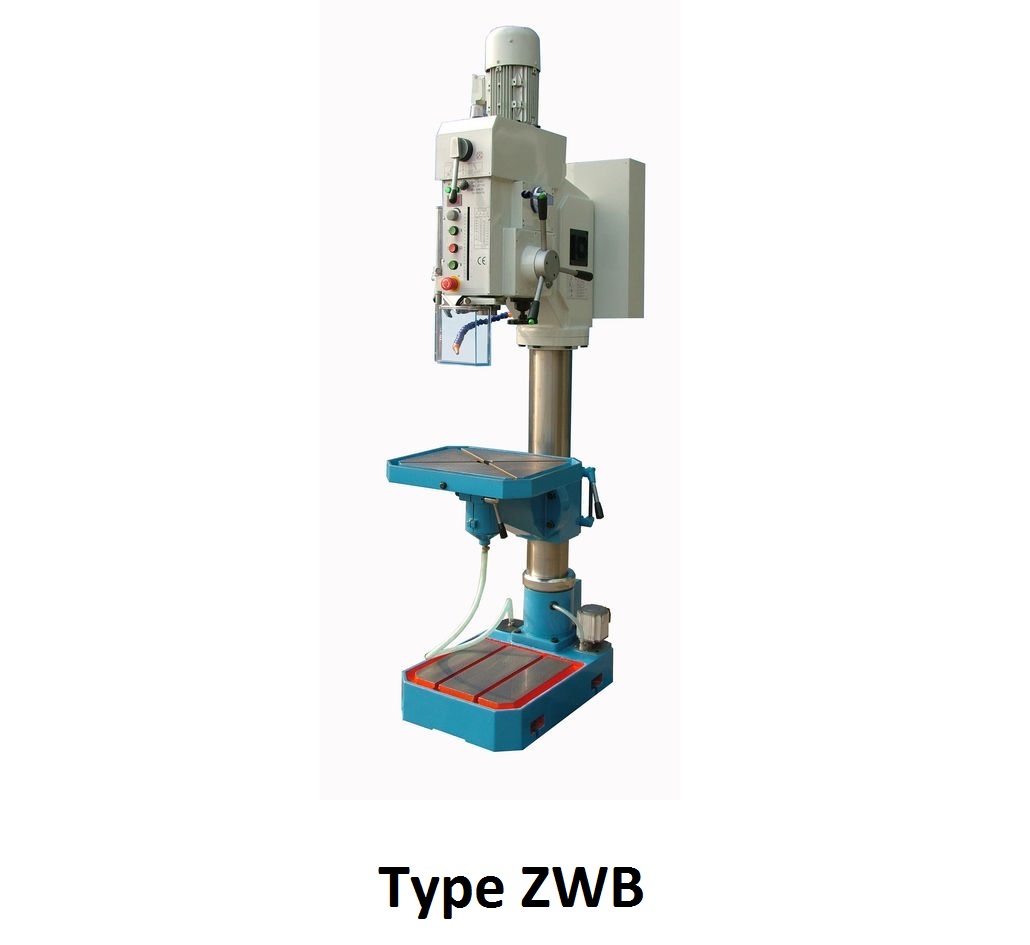

Les machines de la série de perçeuses à colonne ZWB sont conçues comme des auxiliaires de production complets. Chaque perçeuse verticale à colonne ZWB comprend un variateur de vitesse de broche, l'inversion du sens de rotation de la broche de série et une tête à bain d’huile.
En outre, la référence ZWB 5050 AC inclut le déplacement vertical motorisé de la table.

Accessoires :

  • Descente automatique de la broche
  • Descente micrométrique
  • Visualisation de la vitesse de broche
  • Visualisation de la profondeur de perçage

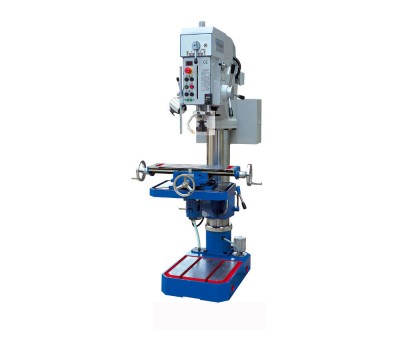

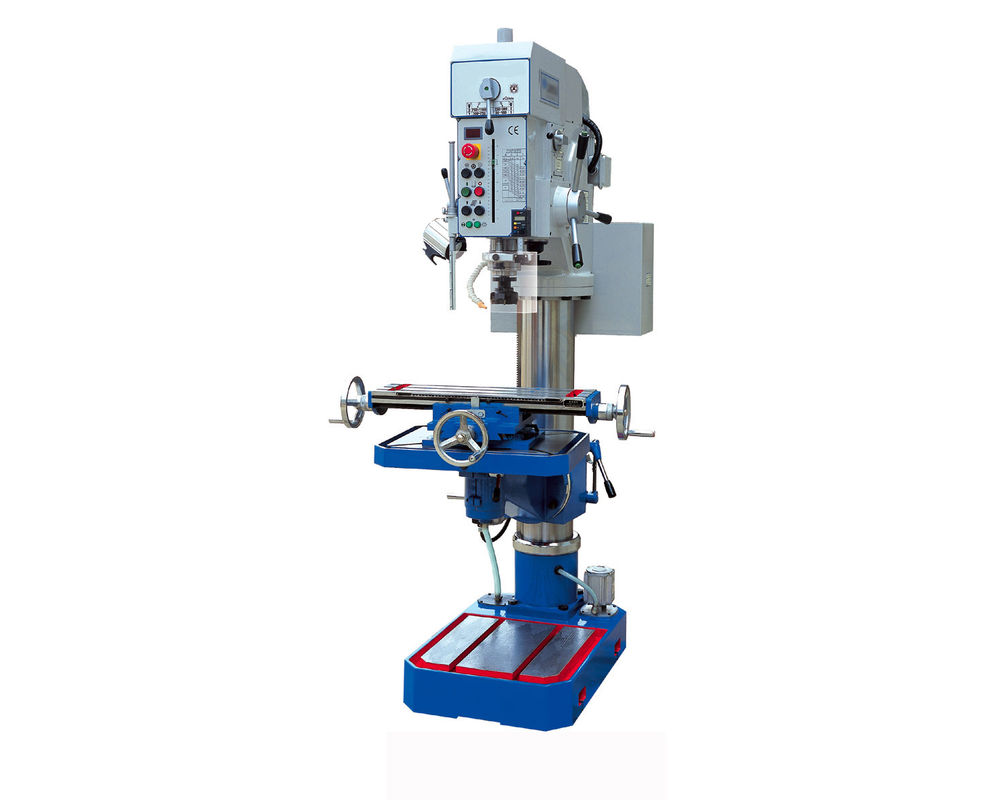

  • Table à déplacements croisés 640 x 205mm pour références ZWB 5035 AC - ZWB 5040 AC – ZWB 5050 AC

Caractéristiques

Références ZWB 5030 A  ZWB 5035 A
ou A1 ou AC		 ZWB 5040 AC
Cône de la broche CM 3 CM 4 CM 4
Course de la broche 125 mm 155 mm 190 mm
Capacité de perçage  30 mm 35 mm 40 mm
Capacité de taraudage M20 mm M22 mm M24 mm
Surface de la table 450x380 mm 500x380 mm 520x440 mm
Surface utile de la table 335x340 mm 370x360 mm 405x395 mm
Distance entre l'axe de la broche
et la colonne		 280 mm 320 mm 340 mm
Distance maxi entre le nez de
broche et le plateau intermédiaire		 650 mm 625 mm 665 mm
Distance maxi entre le nez
de broche et le socle		 1120 mm 1180 mm 1195 mm
Nbre de gammes de vitesse
de broche		 2 2 2
Vitesse de broche 70 à 3500 tr/mn 65 à 3250 tr/mn 60 à 2600 tr/mn
Nombre d'avance automatique 3 3 4
Avances automatiques 0,1 à 0,3 mm/tr 0,1 à 0,3 mm/tr 0,1 à 0,4 mm/tr
Rotation - Axe de la table ± 45 ° ± 45 ° ± 45 °
Moteur 1,1 Kw 1,5 Kw 2 Kw
Dispositif d'arrosage oui oui oui
Poids approximatif 320 Kg 550 Kg 550 Kg
Encombrement 785x480x2035 mm 849x545x2290 mm 849x545x2290 mm



Références ZWB 5050 A ou AC
Cône de la broche CM 4
Course de la broche 200 mm
Capacité de perçage  50 mm
Capacité de taraudage M30 mm
Surface de la table 580x460 mm
Surface utile de la table 445x435 mm
Distance entre l'axe de la broche
et la colonne		 360 mm
Distance maxi entre le nez de
broche et le plateau intermédiaire		 590 mm
Distance maxi entre le nez
de broche et le socle		 1175 mm
Nbre de gammes de vitesse
de broche		 2
Vitesse de broche 50 à 2200 tr/mn
Nombre d'avance automatique 6
Avances automatiques 0,08 à 0,50 mm/tr
Rotation - Axe de la table ± 45 °
Moteur 3 Kw
Dispositif d'arrosage oui
Poids approximatif 650 Kg
Encombrement 950x680x2405 mm
