MID VARIACOR

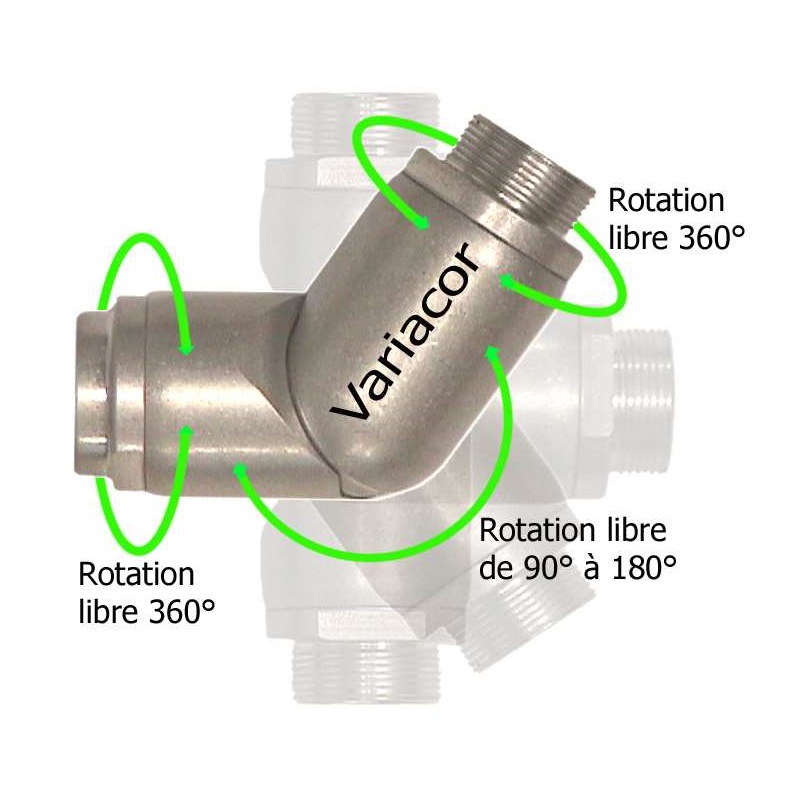

Raccord orientable à 360° pour tuyau de gros diamètre
Caractéristiques :
- Diamètre intérieur : 25 / 40 / 65 mm
- Pression de travail : 40 / 20 bar
Ce raccord orientable à 360° pour tuyau de gros diamètre est destiné au passage d'eau, d'hydrocarbures, de liquides divers, alimentaire, en pression ou même en vide.

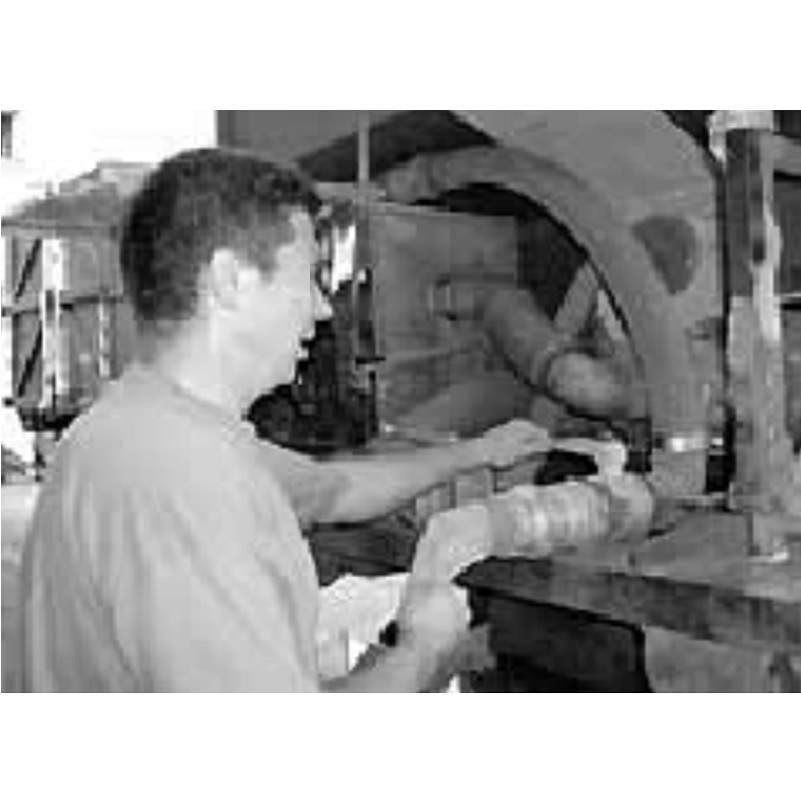

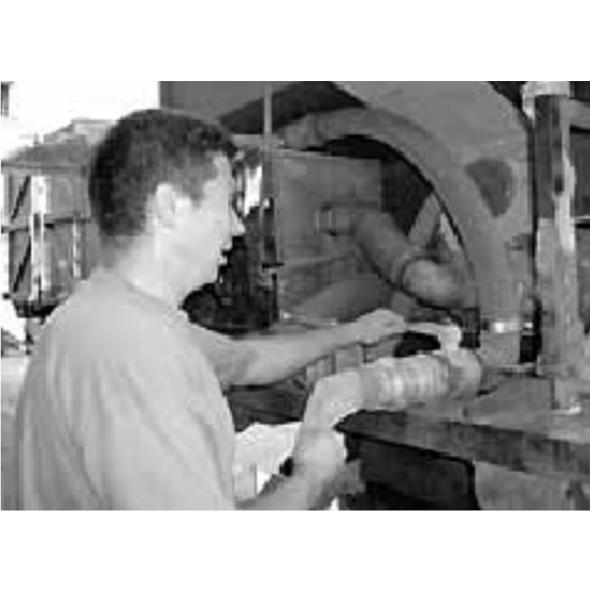

Les gros tuyaux posent en effet des problèmes de manipulation : ils exigent des efforts importants de la part des opérateurs et exposent à des risques d'enroulement ou de pincement qui nuisent au débit et provoquent une usure prématurée.
Bénéficiant de la technologie brevetée Variacor® , cette série de raccords orientables rend souples et facilement manipulables tous les flexibles, les tubes ou les tuyaux rigides ou semi-rigides.
Ils sont disponibles en standard de 25 à 65 mm de diamètre de passage mais d'autres modèles existent ou peuvent être fabriqués sur mesure : nous consulter).
Nombreuses utilisations possibles :
- entre pistolet de remplissage et tuyau d'alimentation,
- sur bras de chargement,
- tuyaux rigides,
- sur installation d'irrigation agricole,
- avec lance d'incendie pompier...
Caractéristiques
| Diamètre intérieur | 25 / 40 / 65 mm |
|---|---|
| Pression de travail | 40 / 20 bar |
| Température d'utilisation | -10°C / + 80°C |
| Utilisation | Remplissage haut débit / Irrigation / lance incendie / Bras de chargement |
| Références | DV25MFG1 | DV40MFG112 | DV40MFG2 | DV65MFG212 |
| Diamètre | Passage 25 mm | Passage 40 mm | Passage 40 mm | Passage 65 mm |
| Température utilisation | -10°C / +80°C | -10°C / +80°C | -10°C / +80°C | -10°C / +80°C |
| Poids | 800 g | 810 g | 850 g | 2100 g |
| Pression de service | 40 bars | 20 bars | 20 bars | 20 bars |

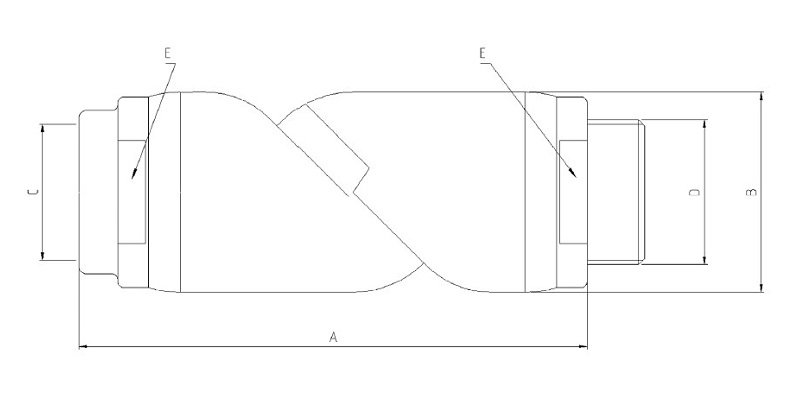

| A | 165 | 166 | 168 | 240 |
| B | Ø56 | Ø66 | Ø66 | Ø99 |
| C | Femelle G 1’’ | Femelle G 1’’ 1/2 | Femelle G 2’’ | Femelle G 2’’ 1/2 |
| D | Mâle G 1’’ | Mâle G 1’’ 1/2 | Mâle G 2’’ | Mâle G 2’’ 1/2 |
| E | Plat 52 | Plat 54 | Plat 66 & 62 | Plat 84 |
Mot du fournisseur
NOUS SOMMES FABRICANT : n’hésitez pas à nous contacter nous étudions tous types d’applications.
