MID VARIACOR
Raccord pneumatique orientable pour flexible air fluides Variacor®
Caractéristiques :
- Diamètre : 7 à 16 mm de passage
- Raccordement : Male tournant / Femelle Gaz
Le raccord pneumatique orientable pour flexible Variacor® est recommandé pour les applications de transport d’air, de fluides.
Il convient pour l'alimentation des outils pneumatiques à main de faible, moyenne et grande puissance de type : clé à chocs, pistolet à peinture, meuleuse, perceuse, ponceuse, burineur, perforateur, marteau piqueur, agrafeuse, cloueur, projeteuse, compacteuse,

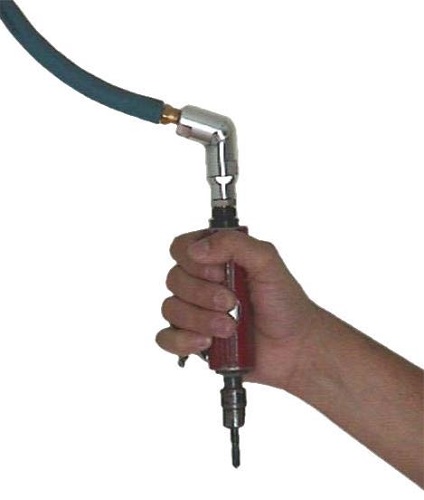

Il offre la possibilité de montage direct sur l'outil ou sur coupleur rapide.
Ce raccord rotule sait se rendre indispensable dans tous les domaines de l’assemblage, du montage, de la maintenance et de la réparation mécanique, l’ébavurage, le BTP …

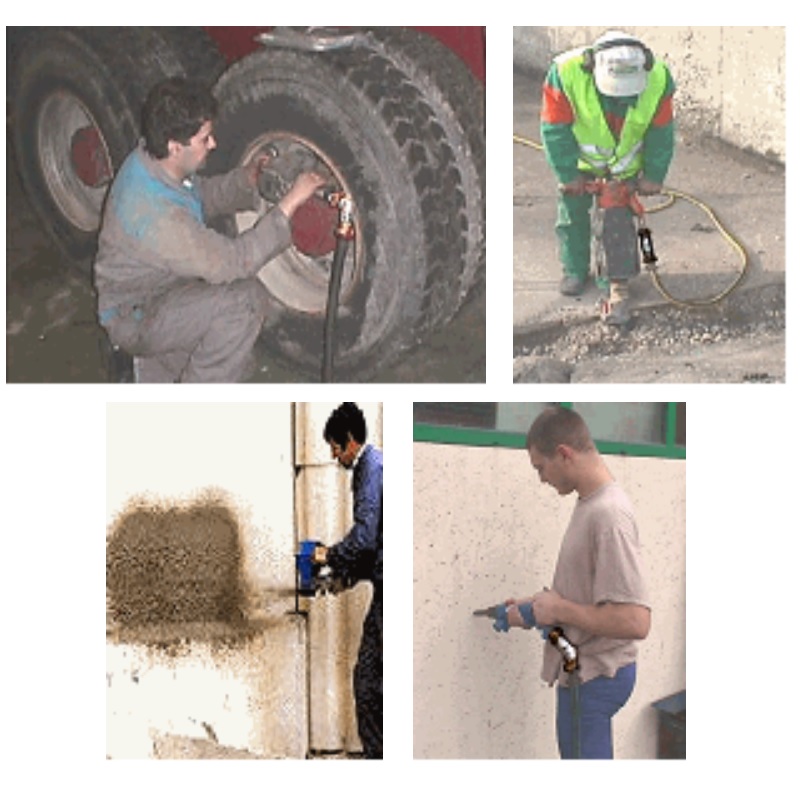

Il équipe les ateliers industriels, les garages autos et camions / poids lourds / vi.
Il est également adapté à tous les domaines de la maintenance et réparation grosse mécanique, bâtiment et travaux publics, chantiers navals, entretien ferroviaire, blindés militaires et fonderie…
Caractéristiques
| Diamètre | 7 à 16 mm de passage |
|---|---|
| Raccordement | Male tournant / Femelle Gaz |
| Température d'utilisation | -10°C + 70°C |
| Utilisation | Air et fluides / Alimentation outil pneumatique / Atelier chantier |
| Passages | Ø7 mm | Ø11 mm | Ø16 mm | ||
| Références | DV7MFG14 | DV11MFG38 | DV11MFG12 | DV16MFG34 | DV16MFG1 |
| A | Ø24 | Ø29,5 | Ø46 | ||
| B | 67 | 82 | 98 | ||
| C | Taraudage G1/4’’ | Taraudage G3/8’’ | Taraudage G1/2’’ | Taraudage G3/4’’ | Taraudage G1’’ |
| D | Filetage G1/4’’ | Filetage G3/8’’ | Filetage G1/2’’ | Filetage G3/4’’ | Filetage G1’’ |
| Poids | 79 g | 126 g | 132 g | 374 g | 358 g |
| Débit recommandé | 12 L/s | 30 L/s | 52 L/s | ||
| Pression nominale | 10 bars | 10 bars | 10 bars | 10 bars | 10 bars |
| T de fonctionnement | -10°C + 70°C | -10°C + 70°C | -10°C + 70°C | -10°C + 70°C | -10°C + 70°C |
Mot du fournisseur

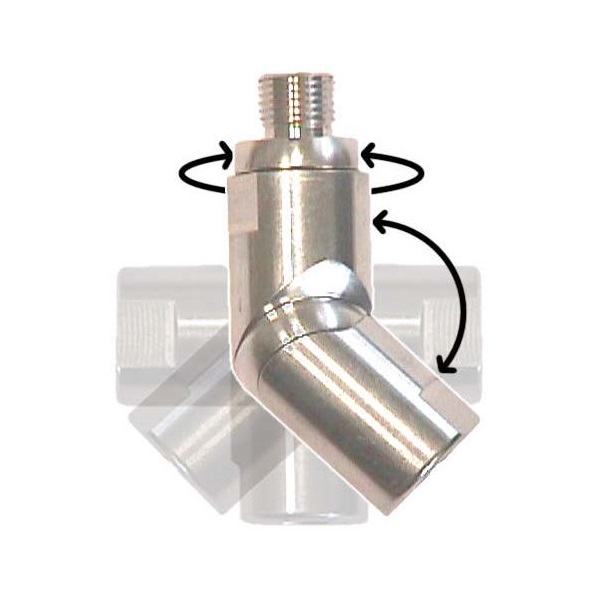

Le raccord pneumatique Variacor® bénéficie d'une double mobilité : rotation 360° pour le raccord mâle et rotation à 90° côté femelle*
(D’autres types de filetage et raccordements tel que NPT, Métrique, Etc.. existent, nous consulter)
Le système Variacor®, breveté internationalement, rend ainsi souples et orientables tous les tuyaux pneumatiques :
- économique : il réduit l’usure prématurée du flexible d’alimentation.

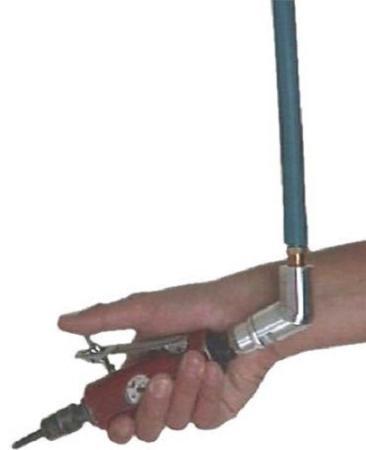

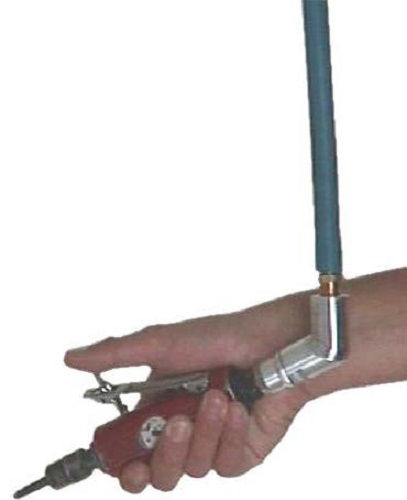

- ergonomique : il diminue les efforts engendrés par la rigidité du flexible, facilite le travail dans les endroits difficiles d’accès.
- rationnel : Pas d’enroulement du flexible qui se positionne désormais idéalement.
NOUS SOMMES FABRICANT : n’hésitez pas à nous contacter nous étudions tous types d’applications.
