Raccord hydraulique orientable 90 à 180° Hydro Variacor®
Caractéristiques :
- Pression de travail : 250 bars
- Diamètre : Passage de 4 à 12 mm

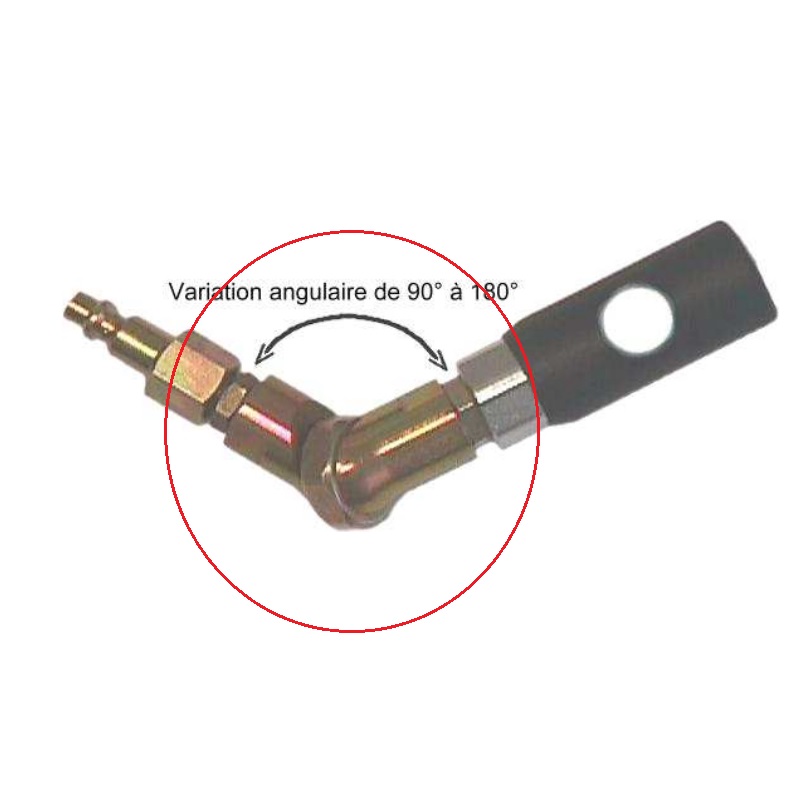

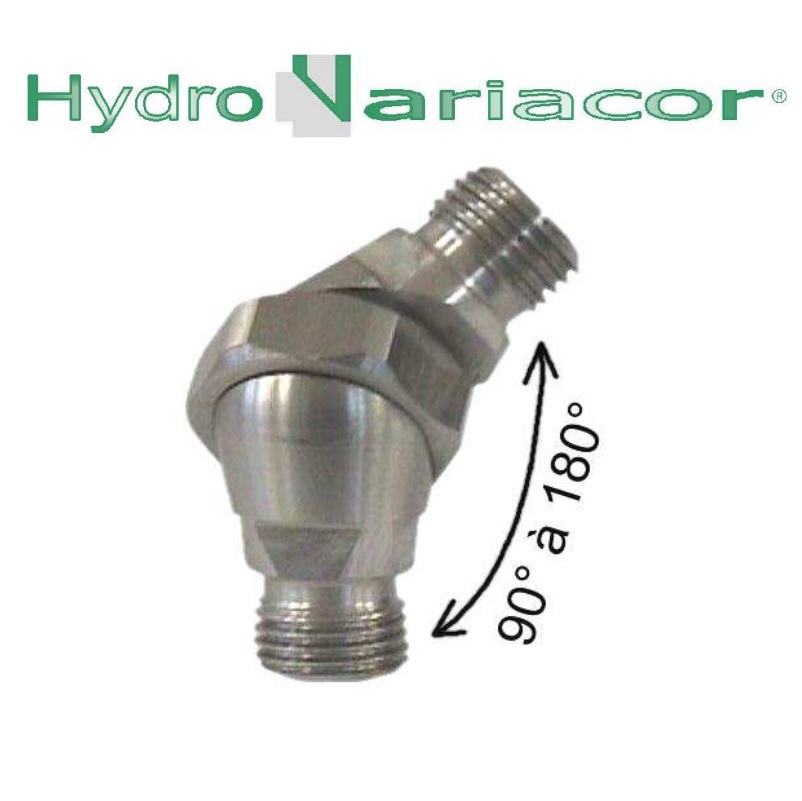

Le système breveté du raccord hydraulique orientable HydroVariacor® vous permet de connecter et modifier votre installation hydraulique, quels que soient les angles de raccordement dont vous avez besoin : vous configurez le raccord dans la position angulaire que vous désirez, le serrage sur l'écrou central assure le blocage du raccord dans la configuration choisie.
Vous gagnez du temps, donc de l'argent, la connexion est robuste, la fiabilité de l'installation est ainsi conservée.
Avantages du système de connecteur hydraulique HydroVariacor®
- Réparations et dépannages simplifiés : un seul raccord orientable HydroVariacor® couvre les gammes des raccords droits, coudés à 90°, 135° ou autres. Plus de problème de stocks multiples, fini le raccord introuvable.
Pertes de charge limitées : le conduit présente une section constante, aucun changements brusque de direction. - Variation angulaire de 90° à 180°
- Section de passage conservée de l'entrée à la sortie

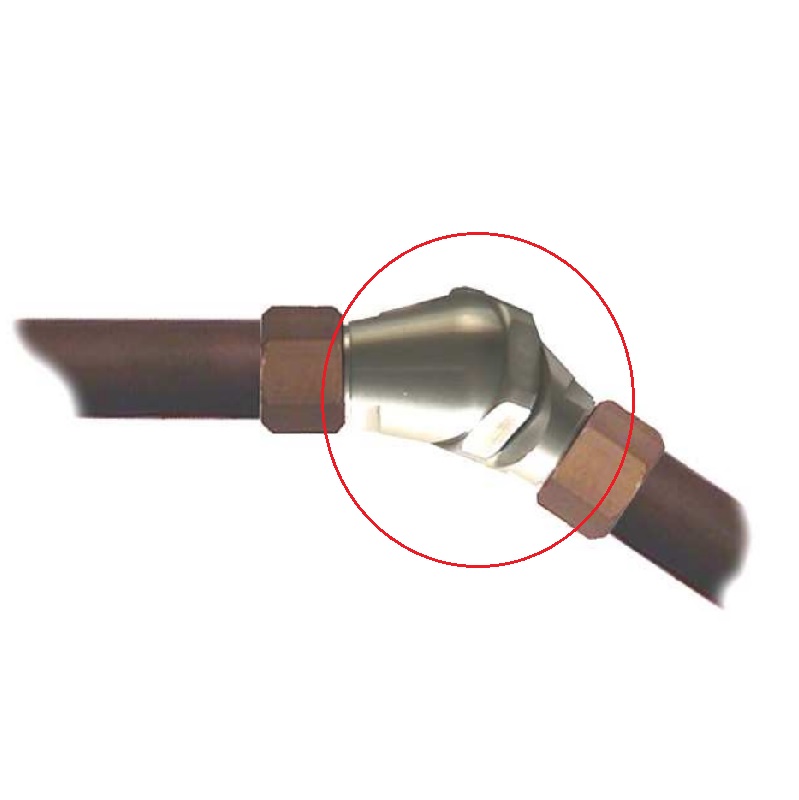

- Possibilité de véhiculer différents types de fluides mais également des poudres, câbles électriques...
- Verrouillage de l'angle choisi par simple serrage : après configuration de l'angle le mieux adapté à votre application, le raccord se verrouille en position par un simple serrage.
Les HydroVariacor® dédiés à l’hydraulique sont réalisés en acier S250Pb S300Pb avec revêtement Zing-Bichromate.
La gamme actuelle couvre les tubes de diamètre extérieur 6 à 15 dans la série L et 1/4" gaz femelle. Néanmoins toutes autres formes de filetages, taraudages, connexions, matières et dimensions sont envisageables, nos services techniques se tiennent à votre disposition.
Caractéristiques
| Pression de travail | 250 bars |
|---|---|
| Diamètre | Passage de 4 à 12 mm |
| Angle inclinaison | 90 à 180° |
| Raccordement | Filetage M12 à M22 x 1.5 |

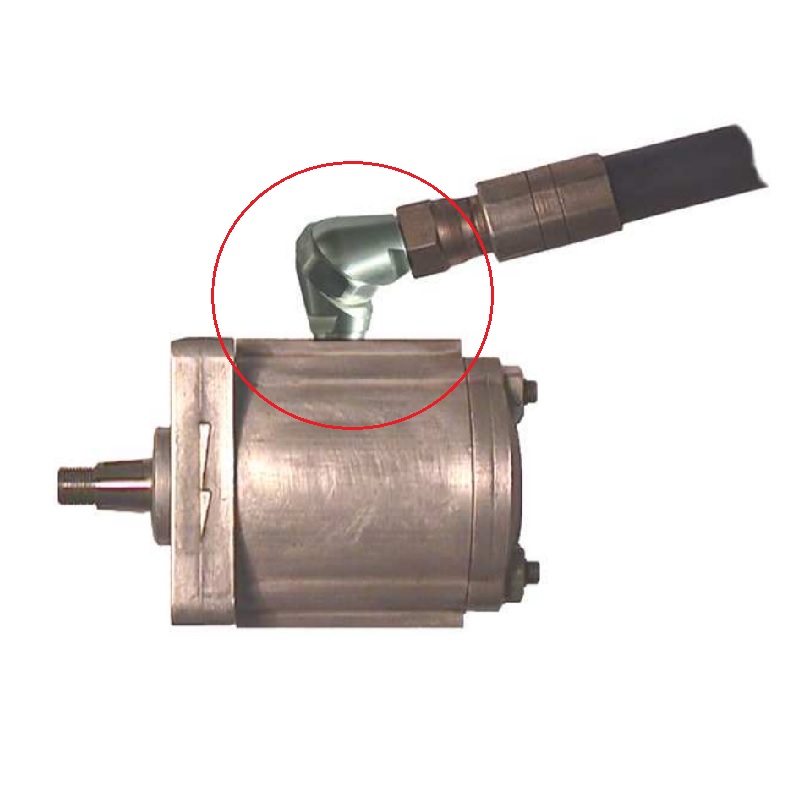

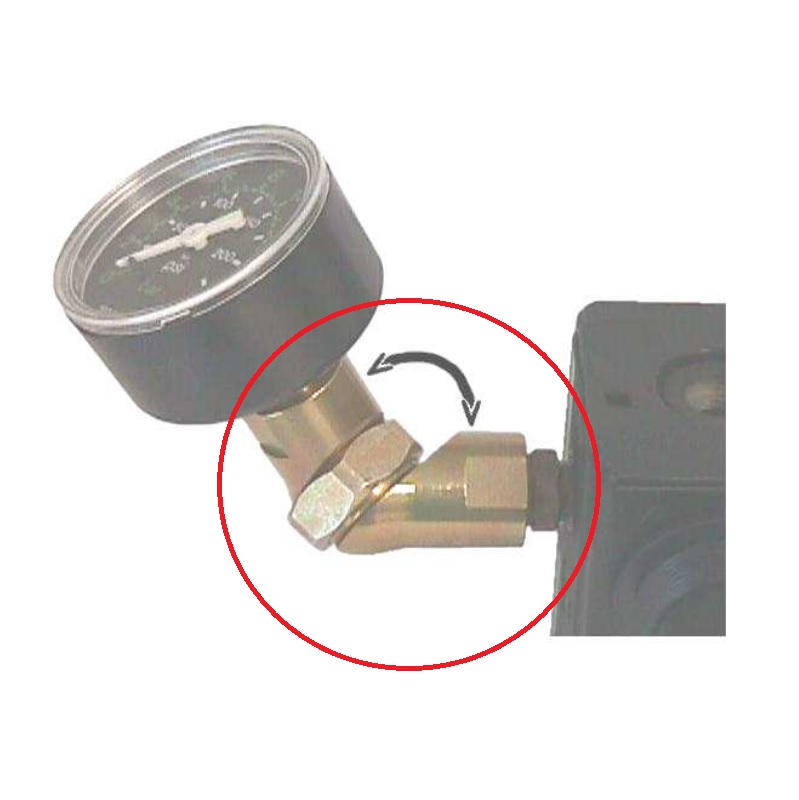

| Utilisation | Connexion de flexible / conduite hydraulique / manomètre / Coupleur |

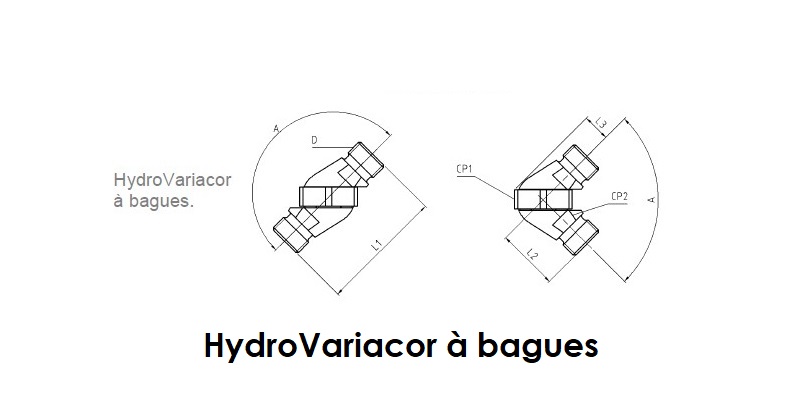

| HydroVariacor | |||||
| Ø ext. de tube (mm) | 6 | 8 | 10 | 12 | 15 |
| Ø de passage (mm) | 4 | 6 | 8 | 10 | 12 |
| Cote sur plat CP1 | 19 | 22 | 26 | 30 | 26 |
| Cote sur plat CP2 | 12 | 14 | 16 | 18 | 22 |
| Filetage D | M12x1.5 | M14x1.5 | M16x1.5 | M18x1.5 | M22x1.5 |
| Angulation A | 90° à 180° | 90° à 180° | 90° à 180° | 90° à 180° | 90° à 180° |
| L1 | 49 | 55 | 56 | 62 | 65 |
| L2 | 24.5 | 27.5 | 28 | 31 | 32.5 |
| L3 | 10 | 11 | 12.5 | 14.5 | 16.5 |
| HydroVariacor femelle gaz | |
| Taraudage D | G 1/4" |
| Ø de Passage (mm) | 7 |
| Cote sur plat CP1 | 26 |
| Cote sur plat CP2 | 19 |
| Variation angulaire A | 90° à 180° |
| L1 | 56 |
| L2 | 28 |
| L3 | 12.5 |
