MID VARIACOR
Raccord ergonomique pour tuyau haute pression
Caractéristiques :
- Diamètre : Passage 4 ou 6 mm
- Pression de travail : 630 ou 250 bar
Ce raccord ergonomique pour tuyau haute pression est une connexion orientable, simple à mettre en place pour vos circuits hautes pressions.
Il permet la réalisation facile et sûre de liaisons hydrauliques.
Il convient pour l'utilisation de pistolet de peinture, nettoyeur HP, pistolet de dépose de colle, mastic, air respirable…

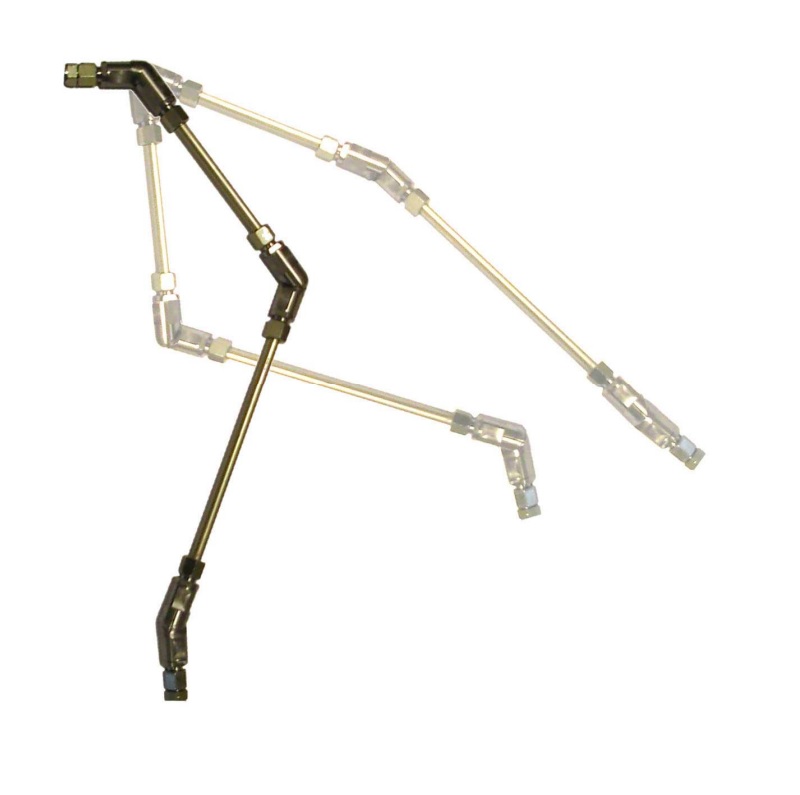

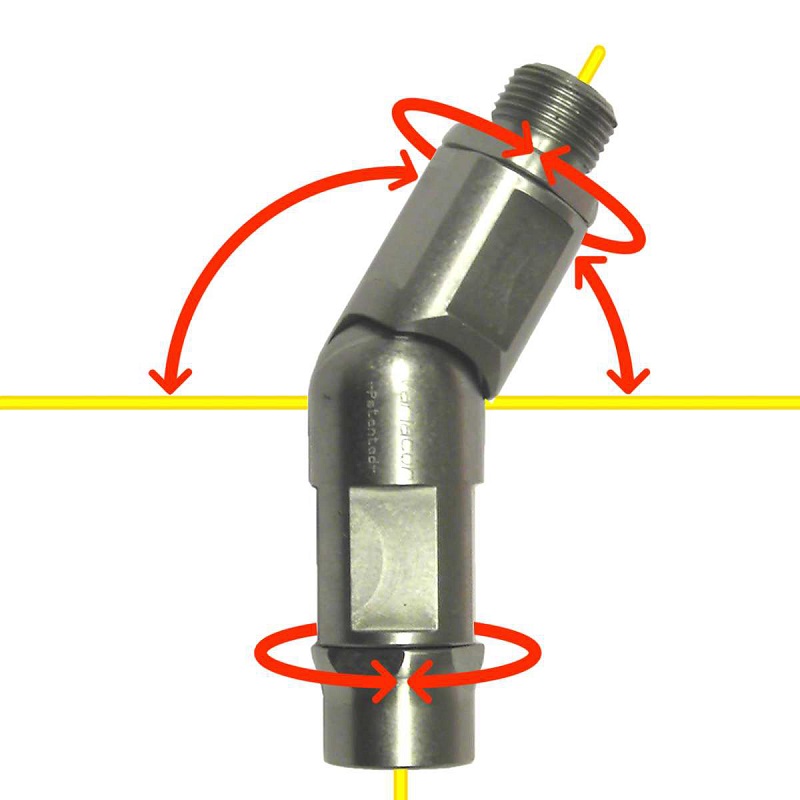

Ce raccord hydraulique utilise le système Variacor®, breveté internationalement, qui rend souples et orientables sur 360° tous les tuyaux.
Il vous fait ainsi bénéficier de tous les avantages de nos raccords omnidirectionnels :
- FACILITE : moins d’efforts engendrés par la rigidité du flexible.
- CONFORT : pas d’enroulement du flexible qui se positionne désormais idéalement.
- DEBIT : passage sans diminution de diamètre de l’entrée à la sortie.
- ECONOMIE : plus d’usure prématurée du flexible d’alimentation.
- POLYVALENCE : utilisable sur toutes les connexions hautes pressions : outil et nettoyeur HP, dépose de colle, peinture, mastic, équipement et machine hydraulique, remplissage de bouteille d’air et gaz, transfert de graisse, eau, solvant, hydrocarbures ou banc de test à pression.
Caractéristiques
| Diamètre | Passage 4 ou 6 mm |
|---|---|
| Pression de travail | 630 ou 250 bar |
| Température d'utilisation | Jusqu'à +150 / 200°C |
| Utilisation | Outil / outillage robot / nettoyage / circuit hydraulique |

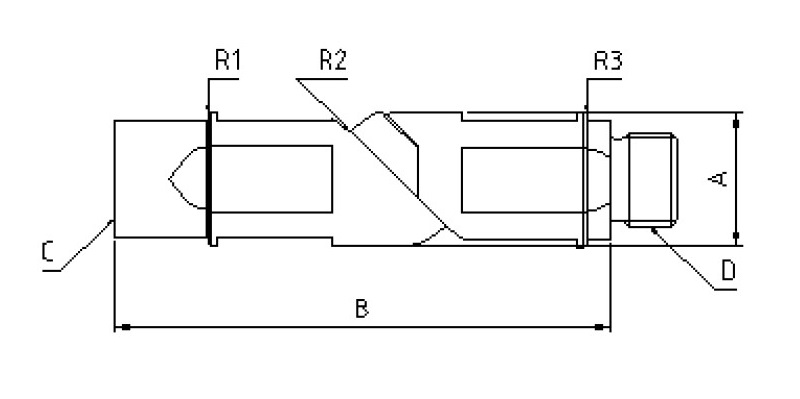

| Réf. 3 rotations | DV4MFB14HPIX-3R | DV4MFB38HPIX-3R | DV4MM16HPIX-3R | DV6MFB14HPIX-3R | DV6MFB38HPIX-3R | DV6MM16HPIX-3R |
| Passage | Ø4 | Ø4 | Ø4 | Ø6 | Ø6 | Ø6 |
| Pression | 630 bars | 630 bars | 630 bars | 250 bars | 250 bars | 250 bars |
| Temp. max. | 150°C | 150°C | 150°C | 200°C | 200°C | 200°C |
| Poids | 240g | 240g | 230g | 225g | 225g | 215g |

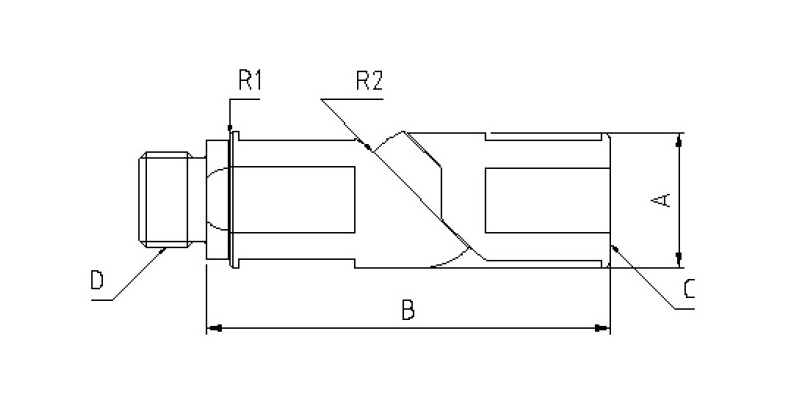

| A | Ø24 | Ø24 | Ø24 | Ø24 | Ø24 | Ø24 |
| B | 88 | 88 | - | 88 | 88 | - |
| C | Femelle BSP1/4’’ | Femelle BSP3/8’’ | Male M16x1.5 | Femelle BSP1/4’’ | Femelle BSP3/8’’ | Male M16x1.5 |
| D | Male BSP1/4’’ | Male BSP3/8’’ | Male M16x1.5 | Male BSP1/4’’ | Male BSP3/8’’ | Male M16x1.5 |
| Réf. standard | DV6MFB14HPIX | DV6MFB38HPIX |
| Passage | Ø6 | Ø6 |
| Pression de service | 250 bars | 250 bars |
| Température maximale | 200°C | 200°C |
| Poids | 185 g | 185 g |
| A | Ø24 | Ø24 |
| B | 72 | 72 |
| C | Femelle BSP 1/4’’ | Femelle BSP 3/8’’ |
| D | Mâle BSP 1/4’’ | Mâle BSP 3/8’’ |

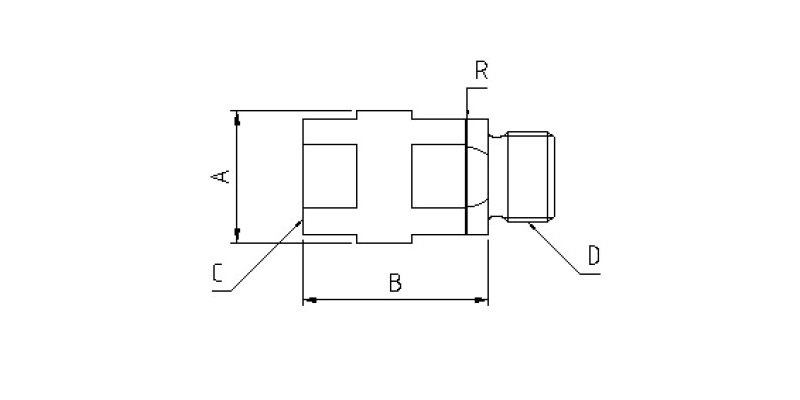

| Réf. Raccord droit | RV4MFB14HPIX | RV4MFB38HPIX | RV6MFB14HPIX | RV6MFB38HPIX |
| Passage | Ø4 mm | Ø4 mm | Ø4 mm | Ø4 mm |
| Pression de service | 630 bars | 630 bars | 250 bars | 250 bars |
| Température maximale | 150°C | 150°C | 200°C | 200°C |
| Poids | 98 g | 98 g | 90 g | 90 g |
| A | Ø24 mm | Ø24 mm | Ø24 mm | Ø24 mm |
| B | 35 | 35 | 35 | 35 |
| C | Femelle BSP 1/4’’ | Femelle BSP 3/8’’ | Femelle BSP 1/4’’ | Femelle BSP 3/8’’ |
| D | Mâle BSP 1/4’’ | Mâle BSP 3/8’’ | Mâle BSP 1/4’’ | Mâle BSP 3/8’’ |
Mot du fournisseur
La haute pression peut parfois être difficile à maîtriser, obligeant les opérateurs à compenser par la force musculaire la résistance du jet à l'intérieur des flexibles.
Le raccord ergonomique Variacor® facilite l'orientation et le coudage du flexible, tout en conservant son efficacité et sans plier les tuyaux.
Il contribue ainsi à la sécurité et à la réduction des tms dans les applications difficiles sur chantier ou en atelier.

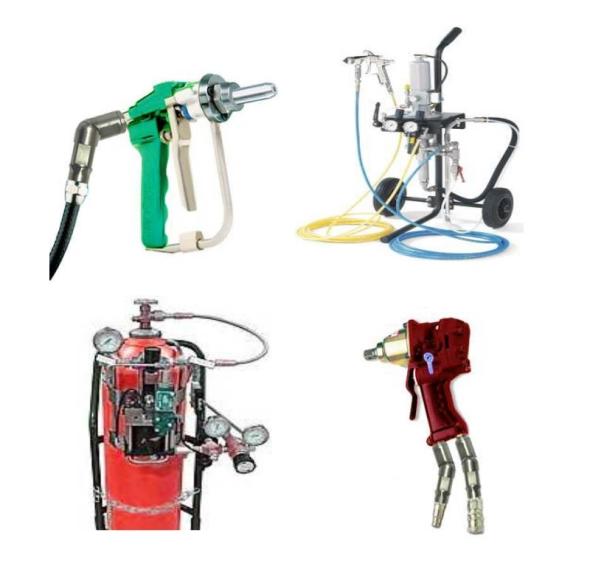

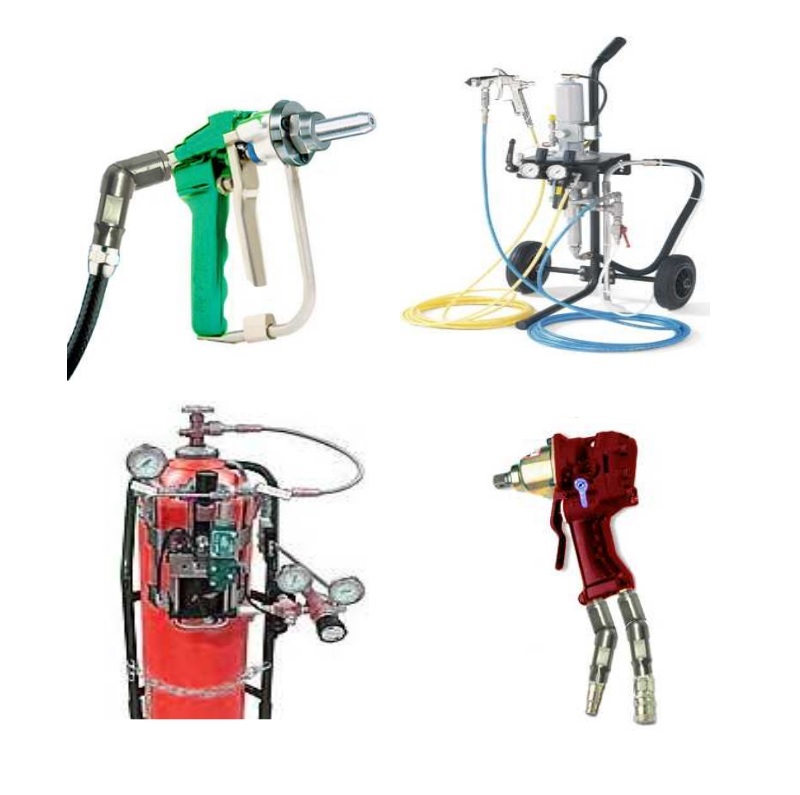

- Montage sur pistolet de distribution de colles.

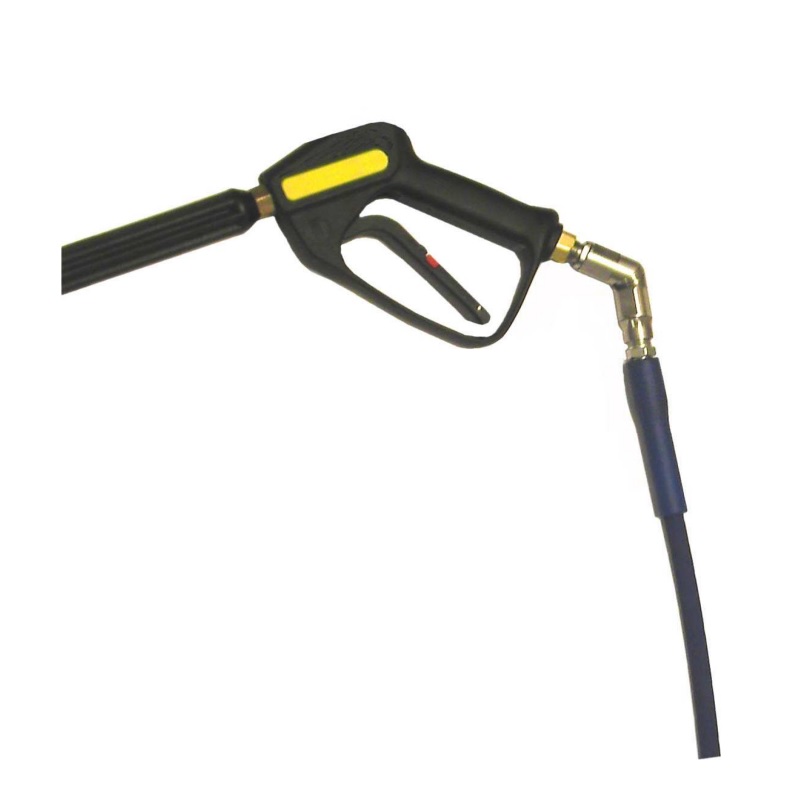

- Utilisation sur lance de nettoyage haute pression.

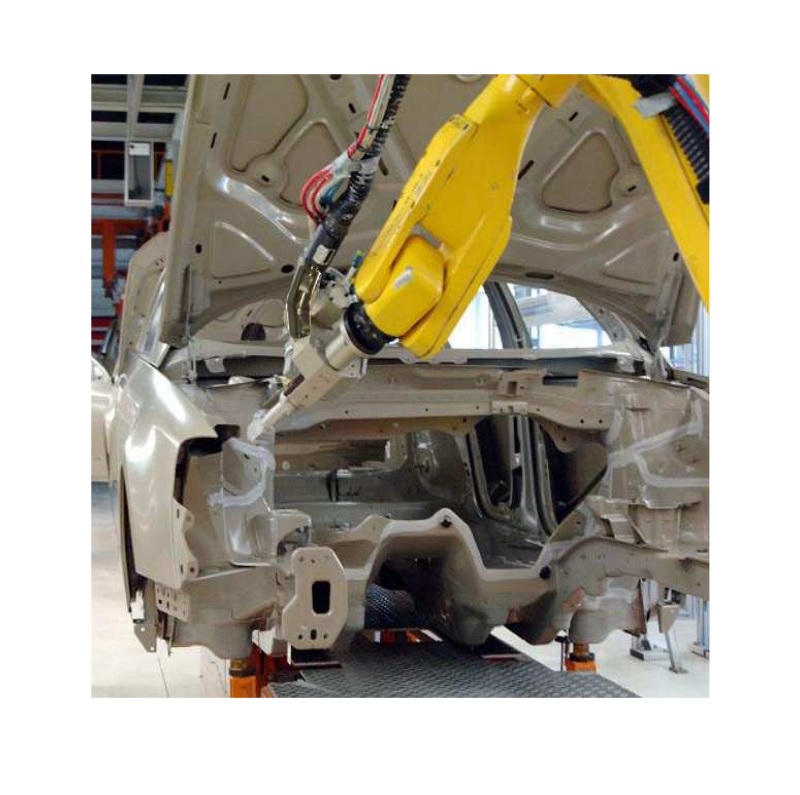

- Fonctionnement sur machines spéciales et robotique.
- Fonctionnement sur outils hydrauliques.
- Intégration sur équipement de pistolet de dépose Airless, Airmix.
- Transfert de fluides et remplissage de réservoir hautes pressions.
- Intégration sur machines pour circuits hydrauliques divers.
NOUS SOMMES FABRICANT : n’hésitez pas à nous contacter nous étudions tous types d’applications
