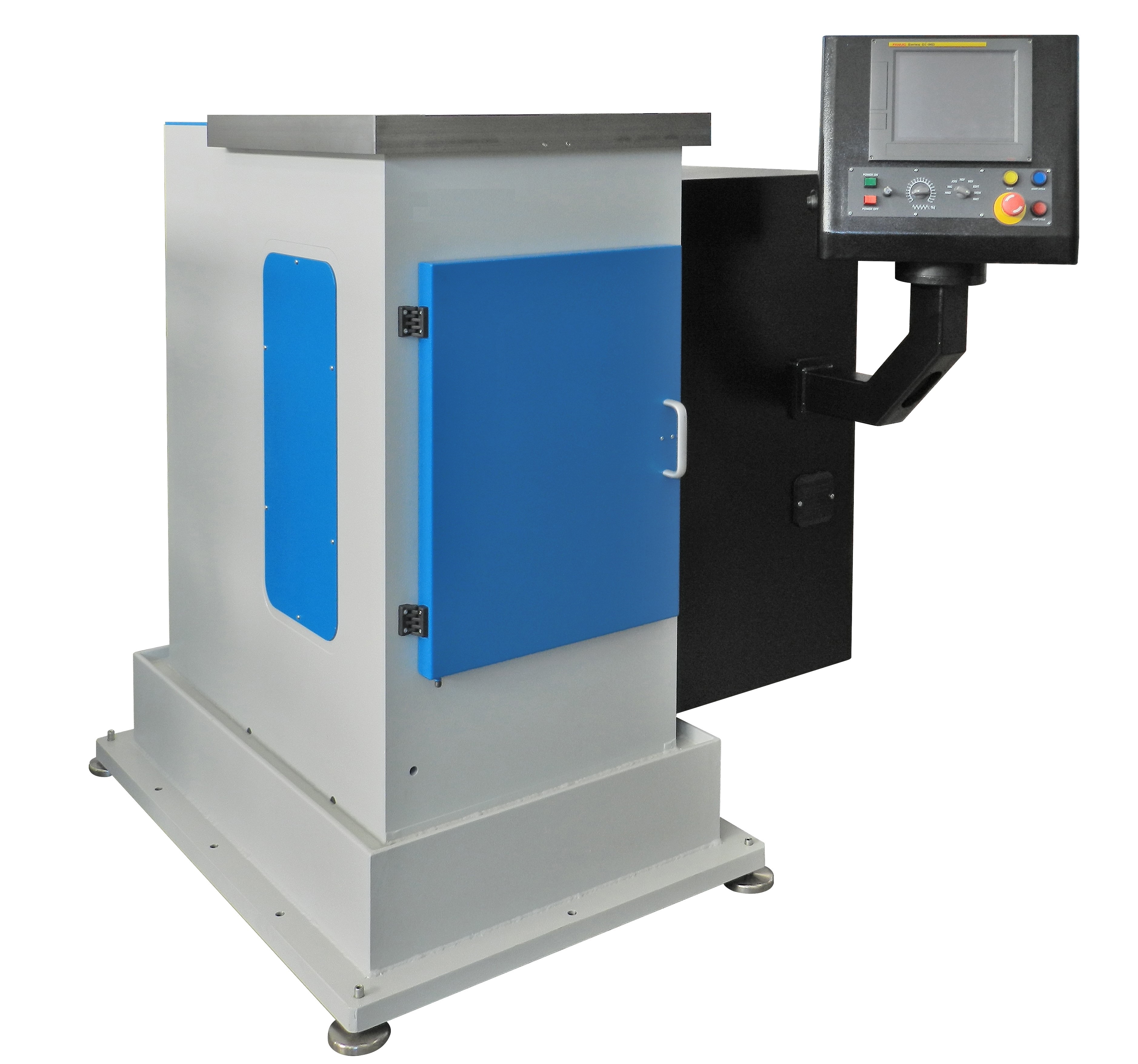

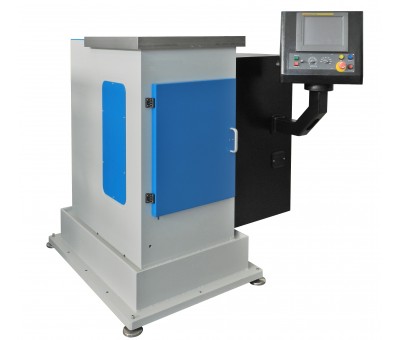

Rainureuse électromécanique à commande numérique

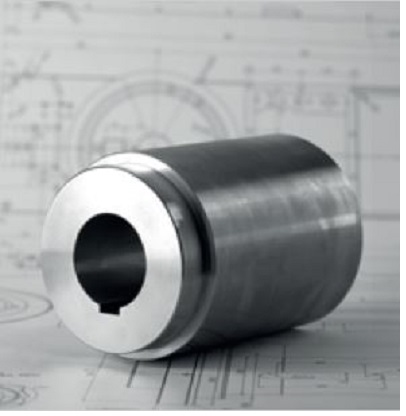

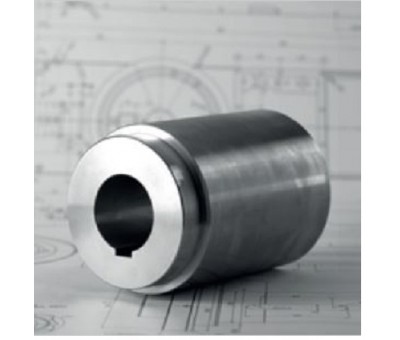

Innovantes et robustes, nos rainureuses garantissent une stabilité de coupe parfaite, nécessaire lorsqu’on doit réaliser des rainures de clavettes longues et larges.
Chaque rainureuse électromécanique CN permet de réaliser des travaux de grande précision avec répétabilité.
Elle est dotée d'un nouveau pupitre de contrôle et d'un logiciel développé en collaboration avec FANUC. La CNC avec écran tactile est polyvalente et, grâce à sa programmation simplifiée ; celle-ci représente une vraie nouveauté dans le secteur des rainureuses à commande numérique.
Son système de surveillance de la consommation électrique des moteurs permet en effet de détecter automatiquement le contact entre l’outil de coupe et la pièce.
Caractéristiques
| CARACTÉRISTIQUES | Modèle 1 | Modèle 2 |
| Largeur maxi de rainure [mm]* | 32 | 50 |
| Longueur maxi de rainure [mm] | 450 | 550 |
| Vitesse de coupe maxi | 15 m/min | 15 m/min |
| Vitesse maxi de retrait d’outil | 20 m/min | 20 m/min |
| Force de coupe | 40 kN | 40 kN |
| Avance [mm] | 0.01 – 1.5 | 0.01 – 1.5 |
| Table [mm] | 640x640 | 640x640 |
| Puissance installée | 15 kW; 400V–50Hz–3-ph + E | 15 kW; 400V–50Hz–3-ph + E |
| Dimensions | ||
| Largeur [mm] | 1725 | 1725 |
| Profondeur [mm] | 1300 | 1300 |
| Hauteur [mm] | 1500 | 1500 |
| Poids total approximatif [Kg | 1700 | 1700 |
Mot du fournisseur
Une rainureuse CN entièrement équipée
Notre rainureuse électromécanique à CN intègre tout l'équipement utile :
- Entraînement électromécanique par moteur brushless et vis à billes
- Dispositif d’arrosage avec réservoir de lubro-réfrigérant intégré au bâti

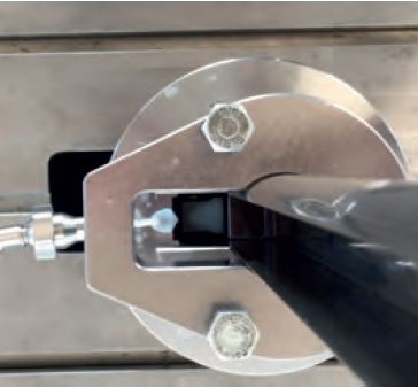

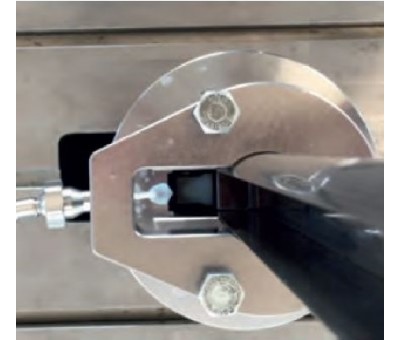

- Buse d’arrosage orientable en acier

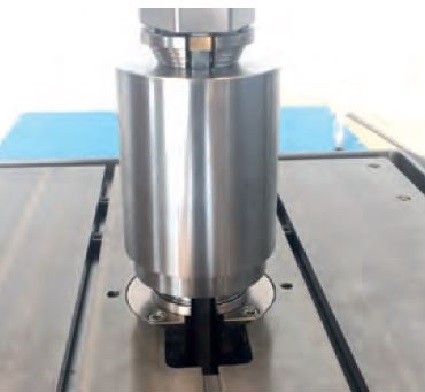

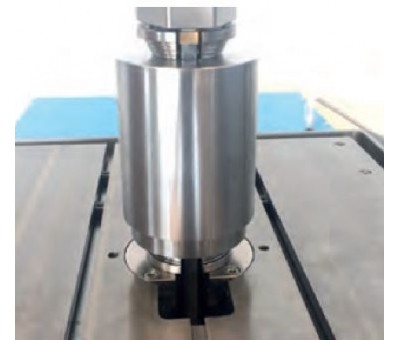

- Système de fixation de la pièce auto-centrant
- Détection automatique du contact outil-pièce
- CNC avec écran tactile et programmation conversationnelle
- Cartérisation périphérique autour de la table
Des kits d'outillages complets pour réaliser des rainures jusqu'à 70 mm de large sont également proposés.
