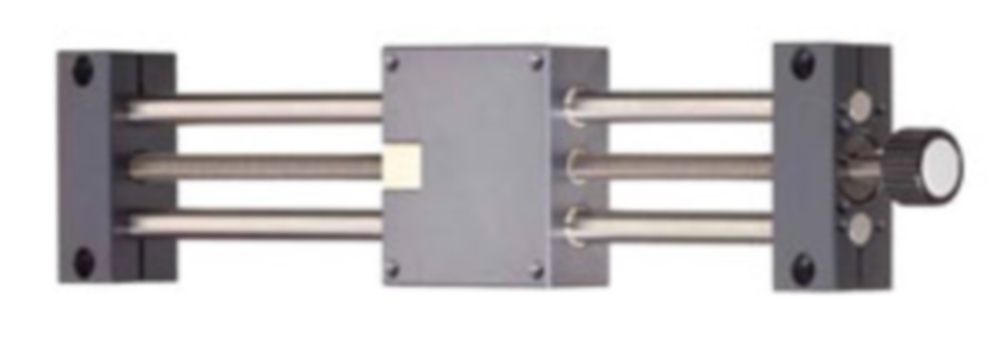

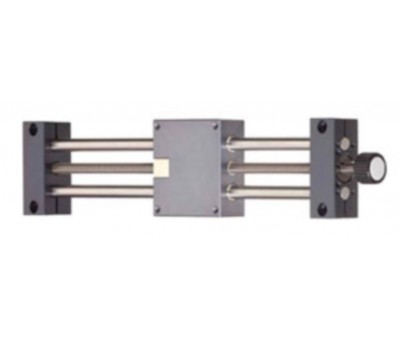

Table linéaire SHT-BB à vis trapézoïdale montée sur roulement à billes
Table Linéaire DryLin®
- Vitesses plus élevés
- Plus grande précision
- Jeu axial réduit
- Charge radiale possible grâce à la courroie crantée
- Couple constant
- Longueurs au choix
Caractéristiques
| Références | Course max. |
Arbre en aluminium Sup. (par poids 100 mm) |
Arbre en acier Sup. (par poids 100 mm) |
Force statique admissible maxi |
Vitesse de rotation maxi des vis trapézoïdales |
Vitesse d´avancée maxi |
|||
| (mm) | (Kg) | (Kg) | (Kg) | (Kg) | axiale [N] | radiale [N] | (1/min) | (m/min) | |
| SHT-BB-12-AWM | 500 | 0,1 | 0,2 | 0,8 | 0,7 | 350 | 1400 | 1500 | 3 |
| SHT-BB-12-EWM | 500 | 0,1 | 0,2 | 0,8 | 0,7 | 350 | 1400 | 1500 | 3 |
| SHT-BB-20-AWM | 900 | 0,3 | 0,6 | 2,3 | 1,9 | 1000 | 4000 | 1500 | 6 |
| SHT-BB-20-EWM | 900 | 0,3 | 0,6 | 2,3 | 1,9 | 1000 | 4000 | 1500 | 6 |
| SHT-BB-30-AWM | 1000 | 0,6 | 1,4 | 5,8 | 4,6 | 1500 | 6000 | 1200 | 6 |
| SHT-BB-30-EWM | 1000 | 0,6 | 1,4 | 5,8 | 4,6 | 1500 | 6000 | 1200 | 6 |
| AWM = avec arbre en aluminium | EWM = avec arbre en acier inoxydable | |||||||||
