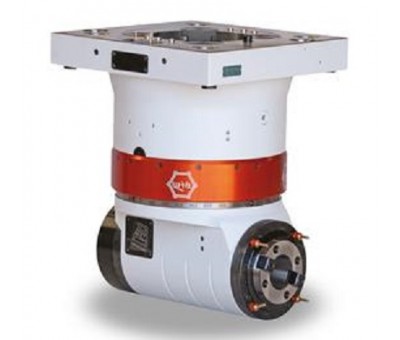

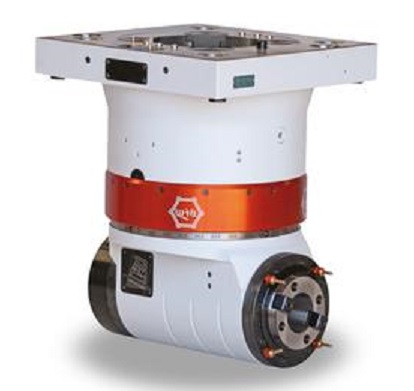

Têtes à renvoi d'angle pour grand centre d'usinage BAH
Les têtes à renvoi d'angle BAH (Big Angle Heads) sont conçues et produites pour répondre aux exigences des grosses machines utilisées dans différentes industries :
- production de poids lourds,
- fabrication aéronautique,
- automobile, automotive
- équipement maritime, militaire, ferroviaire,
- production d’énergie.
Nous réalisons des têtes de qualité grâce à la maitrise en étude et fabrication de têtes à renvoi d’angle, à un parc machine performant et à un personnel hautement qualifié.
La technologie utilisée, les matériaux, les pièces et l'assemblage assurent aussi la qualité des têtes. Les différents tests en fin de fabrication permettent d’obtenir les meilleures performances possibles.
Caractéristiques
Les principales caractéristiques :
- Corps en fonte standard ou pièce taillée dans la masse pour assurer la précision et la stabilité maximale.
- Transmission assurée par des engrenages Gleason. Le rapport de transmission est normalement de 1:1, mais il peut être multiplié ou réduit en fonction des exigences de couple.
- Attachements standards : DIN69871, DIN 2080, BT, HSK, Capto ou autres sur demande.
- Le porte-outil peut être bloqué sur la broche de deux manières: manuellement ou automatiquement.
- Le liquide de refroidissement peut être amené au centre du porte-outil. La pression peut atteindre 70 bars. La broche est toujours mise sous pression pour limiter les intrusions.
- Roulements de précision, obliques et graissage longue durée.
- Pour les vitesses élevées, la lubrification des engrenages peut se faire par circulation d'huile.
- Les axes des têtes avec rotation automatique sont verrouillés par couronnes Hirth, en division normée à 2,5° ou 1° sur demande.
- Tous les dispositifs de commande électriques sur les axes et les broches sont à l'intérieur de la tête et sont facilement accessibles.
