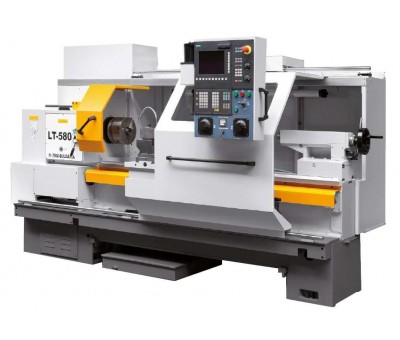

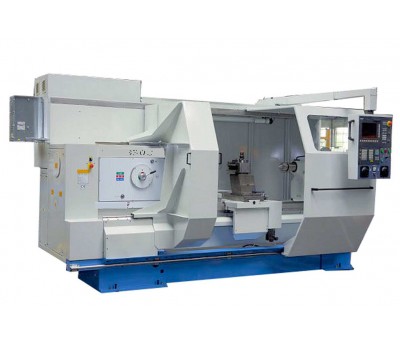

Tour à assistance numérique "par apprentissage" LT
Les tours d'usinage type LT sont des tours à banc plat, performants et simples d’emploi. Ils sont adaptés à la production de pièces unitaires et de petites séries. Idéaux pour pièce simple à complexe, grâce à la souplesse des contrôles numériques
COMMANDE NUMERIQUE SIEMENS 808 D avec Manual Machine Plus
Simple d'emploi, la CN du tour d'usinage LT est également puissante, générant une vitesse de traitement des blocs de données très rapide. La vitesse de coupe constante permet de meilleurs états de surface et prolonge la durée de vie des outils. Elle permet plusieurs types de programmation, y compris par apprentissage.
CONCEPTION DU TOUR :
- Bâti monobloc fonte rigide avec renforts de structure
- Banc traité par induction
- Guidage linéaire des axes
- Graissage centralisé
- Vis à billes de haute précision
- Nez de broche trempé et rectifié
- Broche sur roulements coniques précontraints de précision
- Tourelle - voir équipement et options
Conforme aux normes C.E.
Caractéristiques
| CARACTÉRISTIQUES TECHNIQUES | Unité | LT 580NC | LT 660NC | LT 760NC | LT 860NC |
| Caractéristiques générales | |||||
| Diamètre au-dessus du banc | mm | 580 | 660 | 760 | 860 |
| Diamètre au-dessus du chariot | mm | 372 | 420 | 520 | 620 |
| Diamètre dans le rompu | mm | 780 | 850 | 950 | 1050 |
| Distance entre les pointes | mm | 1500-6000 | 1500-6000 | 1500-6000 | 1500-6000 |
| Broche (Poupée) | |||||
| Nez de broche DIN 55027 | n° | 8 | 11 | 11 | 11 |
| Diamètre du nez de broche Metric | Metric | 80 | 120 | 140 | 140 |
| Alésage de la broche | mm | 72 | 103 | 132 | 132 |
| Diamètre du roulement frontal en broche | mm | 120 | 140 | 170 | 170 |
| Nombre de gamme de vitesses | Nb | 3 | 3 | 3 | 3 |
| Gamme I de vitesses | t/min | 25-100 | 9-55 | 7-42 | 7-42 |
| Gamme II de vitesses | t/min | 100-400 | 37-220 | 28-170 | 28-170 |
| Gamme III de vitesses | t/min | 500-2000 | 220-1320 | 165-1015 | 165-1015 |
| Puissance du moteur principal | kW | 11 | 15 | 18,5 | 18,5 |
| Chariot transversal | |||||
| Course transversale | mm | 290 | 430 | 430 | 430 |
| Puissance moteur axe Z (longitudinal) | Nm/Kw | 16/5 | 18/3,7 | 18/3,7 | 18/3,7 |
| Puissance moteur axe X (transversal) | Nm/Kw | 11/3,4 | 11/2,7 | 11/2,7 | 11/2,7 |
| Diamètre vis à billes axe Z x Pas | mm | 50X10 | 50X10 | 50X10 | 50X10 |
| Diamètre vis à billes axe X x Pas | mm | 32x5 | 32x5 | 32x5 | 32x5 |
| Vitesse de déplacements des axes X & Z | M/min | 10 | 10 | 10 | 10 |
| Contre-Pointe | |||||
| Diamètre du fourreau | mm | 72 | 105 | 105 | 105 |
| Course du fourreau | mm | 225 | 225 | 225 | 225 |
| Cône du fourreau | CM | 5 | 6 | 6 | 6 |
| Tourelle Porte-Outils | |||||
| Tourelle manuelle à changement rapide des porte-outils | PARAT | RD4 | RD4 | RD4 | RD4 |
| Commande numérique | SIEMENS | 808D | 808D | 808D | 808D |
| Incrément programmable mini. | Mm | 0,001 | 0,001 | 0,001 | 0,001 |
| Tension électrique (triphasée) | VAC | 400 | 400 | 400 | 400 |
| Poids (EP=2000 mm) | kg | 3800 | 5000 | 5360 | 5600 |
