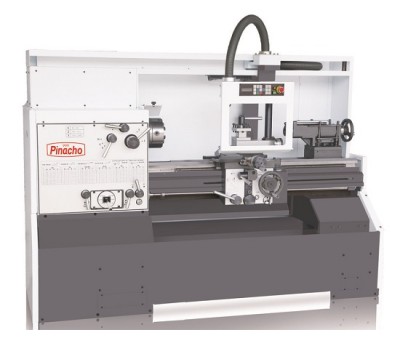

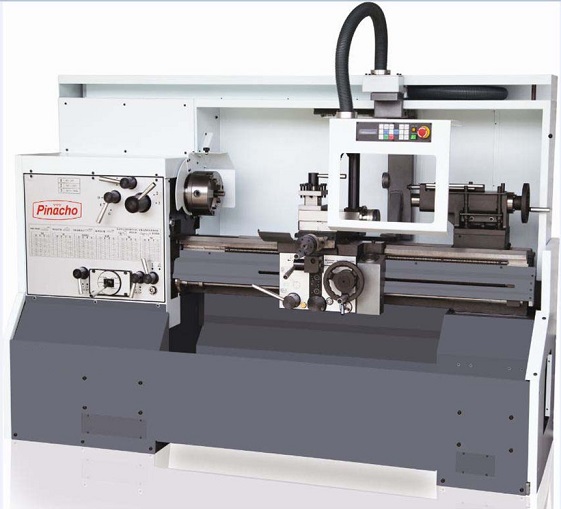

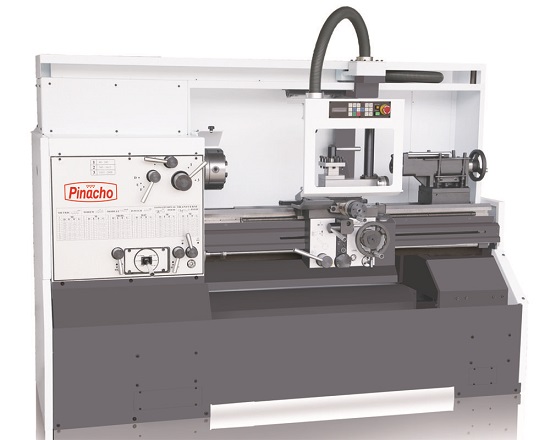

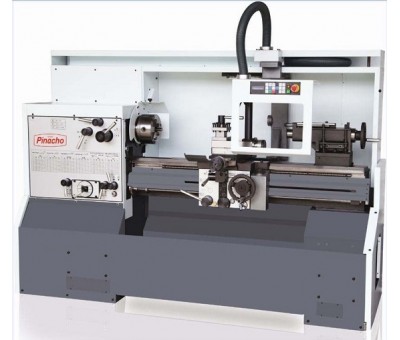

Le tour conventionnel à charioter SC de PINACHO est un équipement complet prêt à fonctionner. Proposant des diamètres de tournage de 400 mm à 650 mm, il est équipable de visualisations 2 ou 3 axes PINACHO FAGOR ou HEIDENHAIN.

Entre pointes de 750 mm à 3000 mm
Alésage de broche de 42 mm à 155 mm
Vitesse de rotation à variation électronique
Lunettes fixe ou à suivre
Butées de banc 4 positions ou micrométrique

Caractéristiques

Type SC 200 x 750 SC 200 x 750 SC 200 x 1000
Hauteur de pointes 200 mm 200 mm 200 mm
Distance entre-pointes 750 mm 750 mm 1000 mm
Diamètre admis dans le rompu 560 mm 560 mm 560 mm
Dia au-dessus chariot transversal 245 mm 245 mm 245 mm
Dia au dessus glissières transv. 335 mm 335 mm 335 mm
Diamètre max au-dessus du banc 402 mm 402 mm 402 mm
Course du chariot transversal 210 mm 210 mm 210 mm
Largeur du banc 250 mm 250 mm 250 mm
Course du petit chariot porte-outils 105 mm 105 mm 105 mm
Alésage de broche 42 mm 42 mm 42 mm
Nez de broche A2 - 5 A2-5 A2-5
Nombre de gammes de vitesses 3 3 3
Vitesse de broche 40 - 2800 tr/mn 40-2800 tr/mn 40-2800 tr/mn
Cône de la contre-pointe CM 4 CM4 CM4
Dia fourreau de contre-pointe 58 mm 58 mm 58 mm
Course fourreau contre-pointe 180 mm 180 mm 180 mm
Avances longitudinales 0,044 - 0,662 mm/tr 0,044 - 0,662 mm/tr 0,044 - 0,662 mm/tr
Avances transversales 0,020 - 0,296 mm/tr 0,020 - 0,296 mm/tr 0,020 - 0,296 mm/tr
Pas métriques 0,5 - 7,5 mm 0,5 - 7,5 mm 0,5 - 7,5 mm
Pas whitworth 60 - 4 filets au pouce 60 - 4 filets au pouce 60 - 4 filets au pouce
Pas module 0,25 - 3,75 0,25 - 3,75 0,25-3,75
Pas diamétral pitch 120-8 120-8 120-8
Dimensions maxi des outillages 20 x 20 mm 20 x 20 mm 20 X 20 mm
Moteur 4 kw 4 kw 4 kw
Poids approximatif 1130 kg 1130 kg 1275 kg
Encombrement 2150 x 875 x 1650 2150 x 875 x 1650 2400 X 875 X1650

Type SC 250 x1000 SC 250 x1500
Hauteur de pointes 250 mm 250 mm
Distance entre-pointes 1000 mm 1500 mm
Diamètre admis dans le rompu 700 mm 700 mm
Dia au-dessus chariot transversal 310 mm 310 mm
Dia au dessus glissières transv. 440 mm 440 mm
Diamètre max au-dessus du banc 502 mm 502 mm
Course du chariot transversal 250 mm 250 mm
Largeur du banc 300 mm 300 mm
Course petit chariot porte-outils 130 mm 130 mm
Alésage de broche 58 mm 58 mm
Nez de broche A2-6 A2-6
Nombre de gammes de vitesses 3 3
Vitesse de broche 40-2300 tr/mn 40-2300 tr/mn
Cône de la contre-pointe CM 4 CM4
Diam  fourreau contre-pointe 68 mm 68 mm
Course fourreau contre-pointe 200 mm 200 mm
Avances longitudinales 0,044 à 0,662 mm/tr 0,044 - 0,662 mm/tr
Avances transversales 0,020 à 0,296 mm/tr 0,020 - 0,296 mm/tr
Pas métriques 0,5-7,5 mm 0,5-7,5 mm
Pas whitworth 60-4 filets au pouce 60-4 filets au pouce
Pas module 0,25 - 3.75 0,25-3,75
Pas diamétral pitch 120-8 120-8
Dimensions maxi des outillages 25x25 mm 25 x 25 mm
Moteur 5.5 kw 5.5 kw
Poids approximatif 1650 kg 1800 kg
Encombrement 2600 x 925 x 1785  3100 x 925 x 1785

Typ SC 325 x1000 SC 325 x1500
Hauteur de pointes 325 mm 325 mm
Distance entre-pointes 1000 mm 1500 mm
Diamètre admis dans le rompu 910 mm 910 mm
Dia au-dessus chariot transversal 450 mm 450 mm
Dia au dessus glissières transv. 595 mm 595 mm
Diamètre maxi au-dessus du banc 652 mm 652 mm
Course du chariot transversal 325 mm 325 mm
Largeur du banc 350 mm 350 mm
Course petit chariot porte-outils 155 mm 155 mm
Alésage de broche 80 mm 80 mm
Nez de broche A2-8 A2-8
Nombre de gammes de vitesses 3 3
Vitesse de broche 30-1700 tr/mn 30-1700 tr/mn
Cône de la contre-pointe CM5 CM5
Diam fourreau contre-pointe 95 mm 95 mm
Course fourreau contre-pointe 220 mm 220 mm
Avances longitudinales 0,044 - 1,324 mm/tr 0,044 - 1,324 mm/tr
Avances transversales 0,020 - 0,592 mm/tr 0,020 - 0,592 mm/tr
Pas métriques 0,5 - 15 mm 0,5 - 15 mm
Pas whitworth 60 - 2 filets au pouce 60 - 2 filets au pouce
Pas module 0,25 - 7,5 0,25 - 7,5
Pas diamétral pitch 120-4 120-4
Dimensions maxi des outillages 25x25 mm 25 x 25 mm
Moteur 7,5 kw 7,5 kw
Poids approximatif 1850 kg 2200 kg
Encombrement 2600 x 1125 x 1830 3150 x 1125 x 1830

Typ SC 325 x 2000 SC 325 x 3000
Hauteur de pointes 325 mm 325 mm
Distance entre-pointes 2000 mm 3000 mm
Diamètre admis dans le rompu 910 mm 910 mm
Dia au-dessus chariot transversal 450 mm 450 mm
Dia au dessus glissières transv. 595 mm 595 mm
Diamètre maxi au-dessus du banc 652 mm 652 mm
Course du chariot transversal 325 mm 325 mm
Largeur du banc 350 mm 350 mm
Course petit chariot porte-outils 155 mm 155 mm
Alésage de broche 80 mm 80 mm
Nez de broche A2-8 A2-8
Nombre de gammes de vitesses 3 3
Vitesse de broche 30-1700 tr/mn 30-1700 tr/mn
Cône de la contre-pointe CM5 CM5
Diam fourreau contre-pointe 95 mm 95 mm
Course fourreau contre-pointe 220 mm 220 mm
Avances longitudinales 0,044 - 1,324 mm/tr 0,044 - 1,324 mm/tr
Avances transversales 0,020 - 0,592 mm/tr 0,020 - 0,592 mm/tr
Pas métriques 0,5 - 15 mm 0,5 - 15 mm
Pas whitworth 60 - 2 filets au pouce 60 - 2 filets au pouce
Pas module 0,25 - 7,5 0,25 - 7,5
Pas diamétral pitch 120-4 120-4
Dimensions maxi des outillages 25 x 25 mm 25 x 25 mm
Moteur 7,5 kw 7,5 kw
Poids approximatif 2650 kg 3275 kg
Encombrement 3750 x 1125 x 1830  4650 x 1125 x 1830
