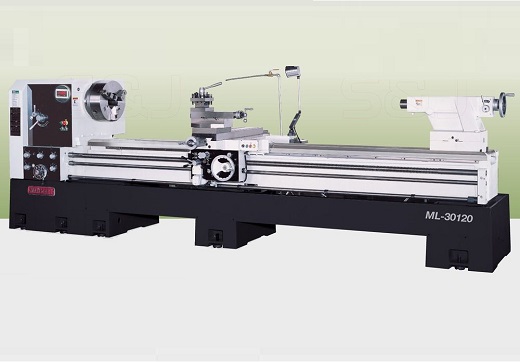

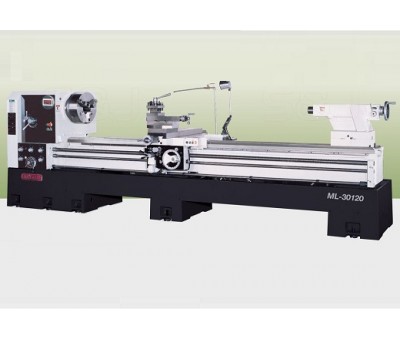

Le tour parallèle à charioter ML est livré selon modèle avec banc rompu amovible, mandrin 3 mors Ø 254 mm avec alésage Ø87 mm, plateau 4 mors Ø304.8 mm pour nez de broche D1-8, plateau à trous Ø432 mm pour nez de broche D1-8 - Tourelle à 4 positions - Eclairage halogène, lunette fixe Ø80 à 280 mm, lunette à suivre Ø30 à 170 mm, pointes
Carter de protection mandrin - Cartérisation arrière complète - Frein de broche électromagnétique



Caractéristiques

Type ML 1860 ML 1880
Hauteur de pointes 230 mm 230 mm
Distance entre-pointes 1500 mm 2000 mm
Diamètre max au-dessus du banc 460 mm 460 mm
Dia au-dessus chariot transversal 290 mm 290 mm
Alésage de broche 56 mm 56 mm
Course du chariot transversal 280 mm 280 mm
Course petit chariot porte-outils 120 mm 120 mm
Diamètre admis dans le rompu 640 mm 640 mm
Largeur du banc 350 mm 350 mm
Nez de broche D 1-6 D 1-6
Cône de la contre-pointe CM 5 CM 5
Course fourreau contre-pointe 75 mm 170 mm
Nombre de vitesses de broche 18 18
Vitesse de broche 39 à 2800 tr/mn 39 à 2800 tr/mn
Avances longitudinales 0,06 à 0,88 mm/tr 0,06 à 0,88 mm/tr
Avances transversales 0,03 à 0,44 mm/tr 0,03 à 0,44 mm/tr
Nombre de pas métriques 24 24
Pas métriques 0,5 à 7 mm 0,5 à 7 mm
Nombre de pas whitworth 36 36
Pas whitworth 4 à 56 filets au pouce 4 à 56 filets au pouce
Nombre de pas diamétral pitch 36 36
Pas diamétral pitch 8 à 12 8 à 112
Nombre de pas module 15 15
Pas module 0,25 à 3,5 0,25 à 3,5
Dispositif d'arrosage oui oui
Moteur 7,5 cv 7,5 cv
Poids approximatif 2300 kg 2000 kg
Encombrement 2790x1200x1700 3290x1200x1700

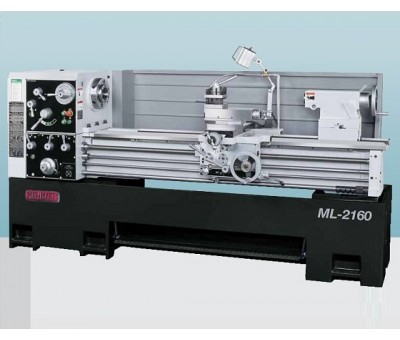

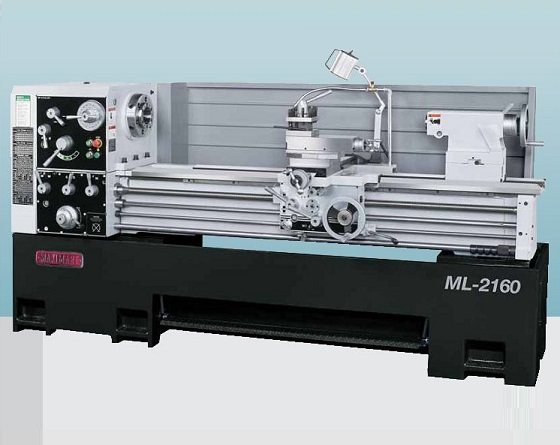

Type ML 2160 ML 2180 ML 21120
Hauteur de pointes 270 mm 270 mm 270 mm
Distance entre-pointes 1500 mm 2000 mm 3000 mm
Diamètre max au-dessus du banc 540 mm 540 mm 540 mm
Dia au-dessus chariot transversal 360 mm 360 mm 360 mm
Alésage de broche 85 mm 85 mm 85 mm
Course du chariot transversal 330 mm 330 mm 330 mm
Course petit chariot porte-outils 150 mm 150 mm 150 mm
Diamètre admis dans le rompu 720 mm 720 mm 720 mm
Largeur du banc 350 mm 350 mm 350 mm
Nez de broche D1-8 D1-8 D1-8
Cône de la contre-pointe CM 5 CM 5 CM 5
Course fourreau contre-pointe 170 mm 170 mm 170 mm
Diamètre fourreau contre-pointe 75 mm 75 mm 75 mm
Nombre de vitesses de broche 18 18 18
Vitesse de broche 25 à 1545 tr/mn 25 à 1545 tr/mn 25 à 1545 tr/mn
Avances longitudinales 0.06-0.88 mm/tr 0.06-0.88 mm/tr 0.06-0.88 mm/tr
Avances transversales 0.03-0.44 mm/tr 0.03-0.44 mm/tr 0.03-0.44 mm/tr
Nombre de pas métriques 24 24 24
Pas métriques 0.5-7 mm 0.5-7 mm 0.5-7 mm
Nombre de pas whitworth 36 36 36
Pas whitworth 4-56 filets au pouce 4-56 filets au pouce 4-56 filets au pouce
Nombre de pas diamétral pitch 36 36 36
Pas diamétral pitch 8 - 112 8 - 112 8 - 112
Nombre de pas module 15 15 15
Pas module 0.25-3.5 0.25-3.5 0.25-3.5
Moteur 10 cv 10 cv 10 cv
Poids approximatif 2350 kg 2600 kg 2800 kg
Encombrement 2790x1200x1700 3290x1200x1700 4290x1200x1700

Type ML 2540 ML 2560
Hauteur de pointes 315 mm 315 mm
Distance entre-pointes 1000 mm 1500 mm
Dia maxi au-dessus du banc 630 mm 630 mm
Dia au-dessus chariot transversal 450 mm 450 mm
Alésage de broche 85 mm 85 mm
Course chariot transversal 330 mm 330 mm
Course petit chariot porte-outils 150 mm 150 mm
Diamètre admis dans le rompu 810 mm 810 mm
Largeur du banc 350 mm 350 mm
Nez de broche D1-8 D1-8
Cône de la contre-pointe CM 5 CM 5
Course fourreau contre-pointe 170 mm 170 mm
Diamètre fourreau contre-pointe 75 mm 75 mm
Nombre de vitesses de broche 18 18
Vitesse de broche 25 à 1545 tr/mn 25 à 1545 tr/mn
Avances longitudinales 0.06-0.88 mm/tr 0.06-0.88 mm/tr
Avances transversales 0.03-0.44 mm/tr 0.03-0.44 mm/tr
Nombre de pas métriques 24 24
Pas métriques 0.5-7 mm 0.5-7 mm
Nombre de pas whitworth 36 36
Pas whitworth 4-56 filets au pouce 4-56 filets au pouce
Nombre de pas diamétral pitch 36 36
Pas diamétral pitch 8 - 112 8 - 112
Nombre de pas module 15 15
Pas module 0.25-3.5 0.25-3.5
Moteur 10 cv 10 cv
Poids approximatif 2250 kg 2400 kg
Encombrement 2290x1200x1700 2790x1200x1700

Type ML 25120 ML 2580
Hauteur de pointes 315 mm 315 mm
Distance entre-pointes 3000 mm 2000 mm
Dia max au-dessus du banc 630 mm 630 mm
Dia au-dessus chariot transversal 450 mm 450 mm
Alésage de broche 85 mm 85 mm
Course du chariot transversal 330 mm 330 mm
Course petit chariot porte-outils 150 mm 150 mm
Diamètre admis dans le rompu 810 mm 810 mm
Largeur du banc 350 mm 350 mm
Nez de broche D1-8 D1-8
Cône de la contre-pointe CM 5 CM 5
Course fourreau contre-pointe 170 mm 170 mm
Diamètre fourreau contre-pointe 75 mm 75 mm
Nombre de vitesses de broche 18 18
Vitesse de broche 25 à 1545 tr/mn 25 à 1545 tr/mn
Avances longitudinales 0.06-0.88 mm/tr 0.06-0.88 mm/tr
Avances transversales 0.03-0.44 mm/tr 0.03-0.44 mm/tr
Nombre de pas métriques 24 24
Pas métriques 0.5-7 mm 0.5-7 mm
Nombre de pas whitworth 36 36
Pas whitworth 4-56 filets au pouce 4-56 filets au pouce
Nombre de pas diamétral pitch 36 36
Pas diamétral pitch 8-112 8 - 112
Nombre de pas module 15 15
Pas module 0.25-3.5 0.25-3.5
Moteur 10 cv 10 cv
Poids approximatif 2850 kg 2650 kg
Encombrement 4290x1200x1700 3290x1200x1700
