SAPHY-PMER

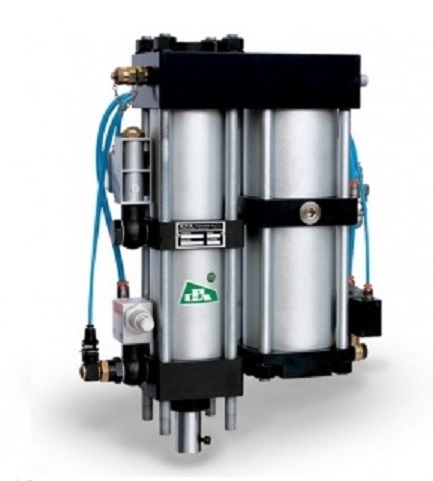

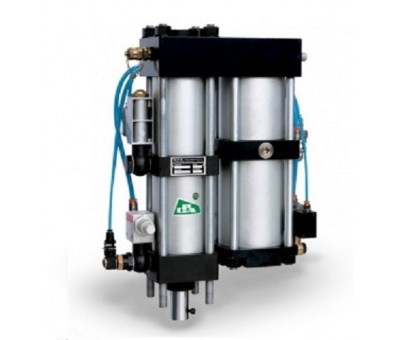

Verin unité de puissance hydropneumatique CM
Les unités de puissance CM S-44 sont employées sur toutes nos presses hydropneumatiques. Chaque unité hydropneumatique est caractérisée par :

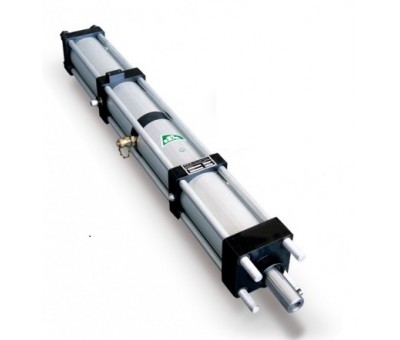

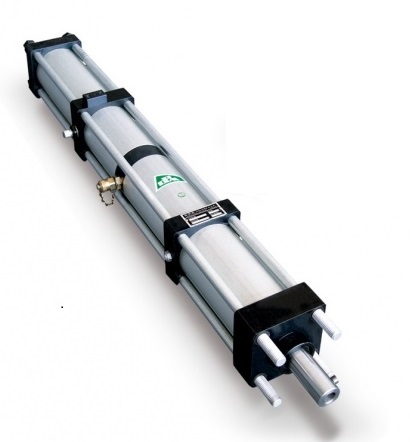

- une course d'approche et de retour rapide et avec basse consommation d’air, jusqu'à 200 mm dans les versions en U,
- une course de travail jusqu'à 30 mm, avec application progressive de la force à travers le circuit hydraulique de multiplication de la pression,
- un réservoir d'huile intégré en ligne avec les étages pneumatiques et hydraulique, sans encombrements latéraux et à hautes vitesses opérationnelles (jusqu'à 100 cycles/minute dans les modèles de 20 kN),
- une configuration brevetée du circuit hydraulique qui permet d'effectuer les vidanges de maintenance au point le plus haut en facilitant l'évacuation de bulles d’air éventuelles,
- la possibilité de travailler dans n'importe quelle position grâce au réservoir d'huile à ressort pneumatique,
- des vérins avec chemises en aluminium anodisé dur permettent un haut degré de protection contre l’oxydation et un rendement pneumatique élevé,
- une otpimisation de l'usure des poinçons et des étampes,
- un niveau sonore bas,
- une maintenance réduite.
Caractéristiques
| Motorisation | Hydropneumatique |
|---|
Différentes configurations pour nos unités de puissance hydro pneumatiques sont possibles :
- vérin sans vannes : l'utilisateur doit installer toutes les vannes et les connexions nécessaires au fonctionnement en suivant les instructions fournies avec le vérin.
- vérin avec circuit de commande à bord : le vérin est muni d'une vanne pour le départ automatique de l'étage de puissance qui se met en marche quand la tige trouve une résistance. Dans ce cas, l'utilisateur doit uniquement installer une simple vanne à 5 voies – 2 positions comme pour n'importe quel vérin pneumatique.
- vérin avec circuit de commande avec groupes accessoires : il est en effet possible de personnaliser le circuit de commande du vérin en ajoutant des groupes supplémentaires, comme par exemple:
- régulateur séparé pour la pression de travail,
- soupape d'exclusion de la course de travail,
- soupape de décharge rapide pour augmenter la vitesse de descente de l'étage de multiplication.
