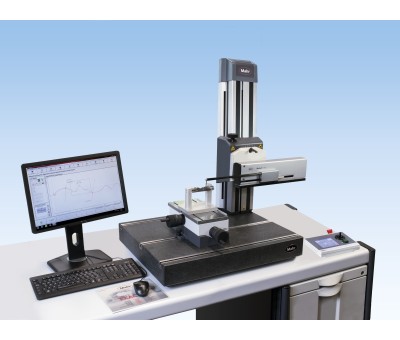

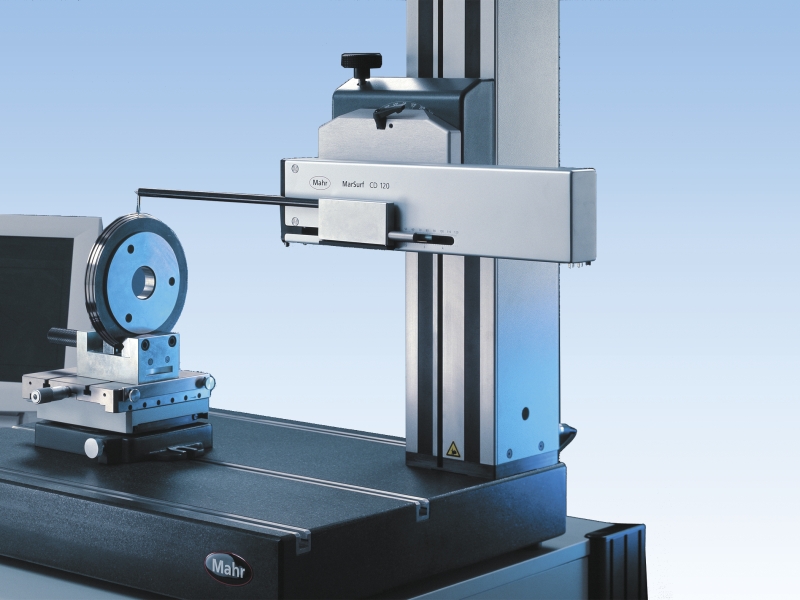

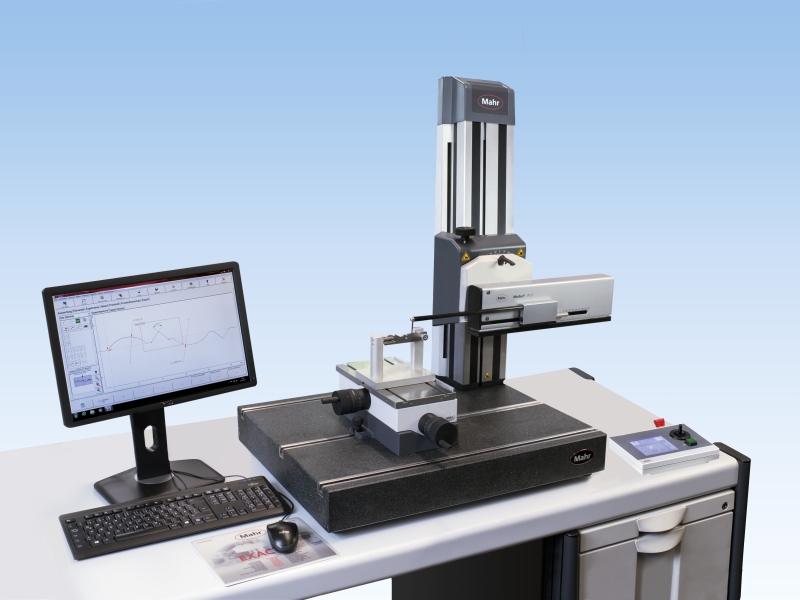

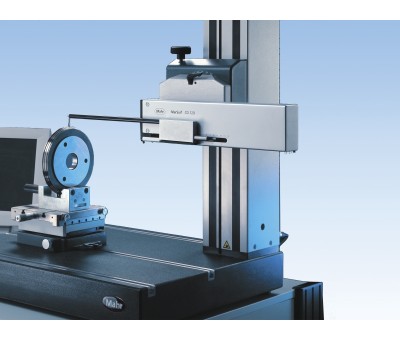

Appareil de mesure de contour 2D, Marsurf XC2 CD 120
MarSurf XC 2 répond à toutes les exigences de précision et de diversité des critères d'analyse. Il fournit d'autre part des résultats sûrs et fiables.
Entrez dans le monde de la mesure de contour exacte : la mesure et l'analyse des géométries fonctionnelles de pièces et d'outils est une des exigences fondamentales dans la recherche, la technique et l'industrie. De plus en plus, le système de mesure de contours 2D simple, rapide et économique est préféré à d'autres procédés.
Caractéristiques :
- Éléments associatifs, c'est-à-dire modification immédiate des valeurs dépendant des éléments de référence en cas de modification de ceux-ci
- L'accès utilisateur protégé par mot de passe empêche l'utilisation non conforme
- Procédure de calibrage excellente résultant de nombreuses années d'expérience, comprenant calibrage de la géométrie, de la force de mesure, compensation du fléchissement entre autres
- Stabilité et rigidité des palpeurs
- Unité d'avance très silencieuse, stable et précise
- Descente et relevage automatique du bras de palpage, avec vitesse réglable séparément
- Grande vitesse de positionnement
- Sécurité anticollision grâce à la fixation brevetée du bras de palpage
Les application de cet appareil de mesure de contours 2D sont nombreuses dans toutes les branches de l'industrie impliquant des pièces mécaniques :
Construction mécanique Palier, filetages, tiges filetées, vis à billes, arbres, crémaillères
Mesure en production Mesure de contour en processus partiellement automatique
Industrie automobile Direction, système de freinage, engrenages, vilebrequin, arbre à cames, culasse
Médecine Contour d'endoprothèses de la hanche et du genou, contour de vis médicales, contour d'implants dentaires
Caractéristiques
Données Techniques :
|
Vitesse de mesure
|
0,2 mm/s à 4 mm/s
|
|
Vitesse de mise en contact (sur Z)
|
0,1 à 1 mm/s
|
|
Vitesse de positionnement
|
En X et vitesse de retour : 0,2 à 8 mm/s
|
| En Z : de 0,2 à 10 mm/s | |
|
Écart de guidage
|
< 1 µm (over 120 mm)
|
|
Angle de palpage
|
Sur les surfaces lisses selon la déviation : flancs descendants jusqu'à 88°, flancs montants jusqu'à 77°
|
|
Résolution
|
En Z par rapport à la pointe de palpage : 0,38 µm (avec le bras de palpage de 350 mm) / 0,19 µm (avec le bras de palpage de 175 mm)
|
| En Z par rapport au système de mesure : 0,04 µm | |
|
Rayon de la pointe de palpage
|
25 µm
|
|
Longueur d'exploration (en X), début
|
0,2 mm
|
|
Longueur d'exploration (en X), fin
|
120 mm
|
|
Longueur du bras de palpage
|
175 mm, 350 mm
|
|
Étendue de mesure mm
|
(en Z) 50 mm
|
|
Longueurs d'exploration
|
0,2 mm à 120 mm
|
|
Force de mesure
|
1 mN à 120 mN
|
