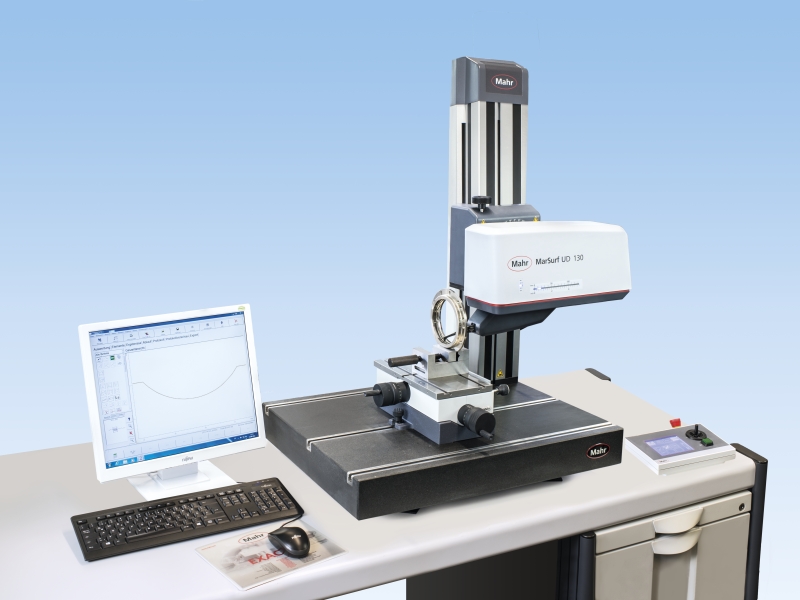

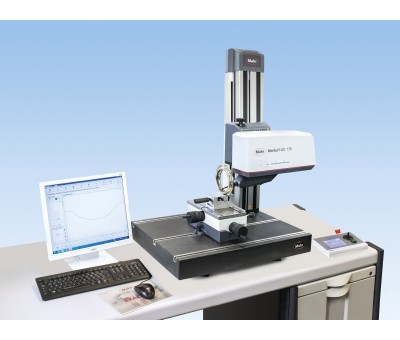

Appareil de mesure de contour et d'état de surface combinée Marsurf UD 130
Appareil de mesure de rugosité fonctionnant sur PC Mahr remplace son célèbre MarSurf UD 120 par le MarSurf UD 130, et comble ainsi le vide entre la solution haut de gamme MarSurf LD 130 / 260 et le poste de mesure combiné standard MarSurf XCR 20 à deux unités d'avance.
Les caractéristiques techniques du MarSurf UD 130 ont été sensiblement améliorées par rapport au MarSurf UD 120, notamment pour ce qui concerne les vitesses de mesure et de positionnement, qui permettent de réduire les temps de mesure pour chaque pièce.
Caractéristiques
Données Techniques :
|
Vitesse de mesure
|
0,1 mm/s à 5 mm/s ;
|
| pour les mesures de rugosité, | |
| 0,1 mm/s à 0,5 mm/s sont recommandés | |
|
Vitesse de positionnement
|
0,1 mm/s à 30 mm/s
|
|
Résolution
|
2 nm
|
|
Longueur d'exploration (en X), début
|
0,1 mm
|
|
Longueur d'exploration (en X), fin
|
130 mm
|
|
Palpeur
|
Palpeur standard LP-D 14-10-2/60°
|
|
Étendue de mesure mm
|
10 mm (bras de palpage 100 mm)
|
| 20 mm (bras de palpage 200 mm) | |
|
Résolution profil
|
2 nm
|
|
Longueurs d'exploration
|
0,1 mm à 130 mm
|
|
Force de mesure
|
1 mN à 30 mN, réglable par le logiciel
|
