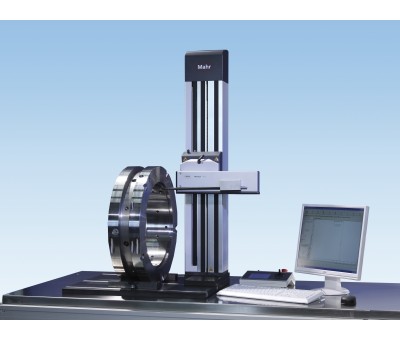

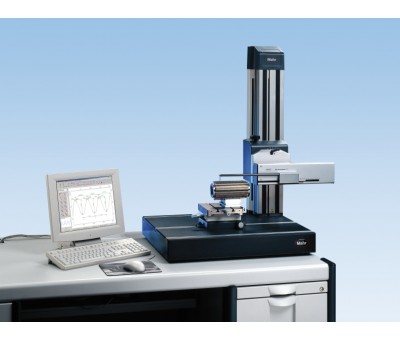

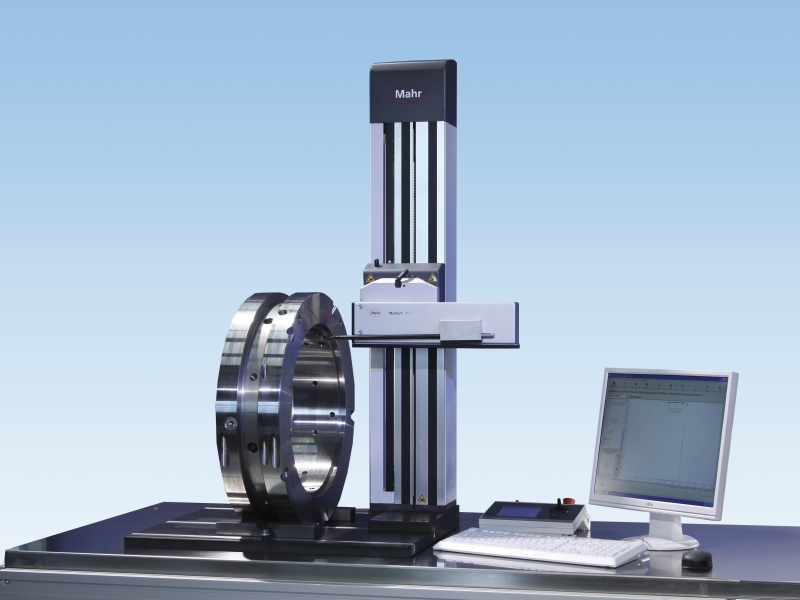

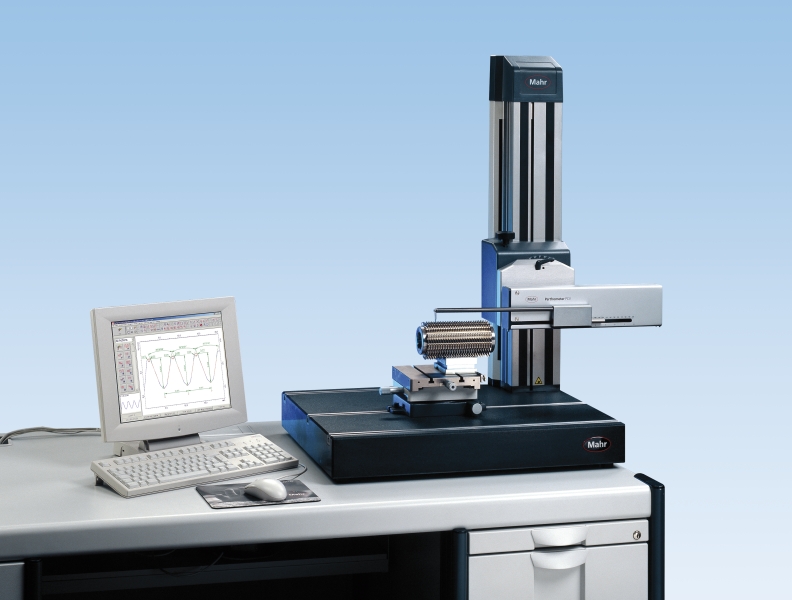

MarSurf XC 20 est la référence mondiale pour la mesure de contours. MarSurf XC 20 est l'appareil de pointe par excellence pour l'analyse de contours de pièces industrielles. Né il y a 30 ans avec le contourographe, ce système a aujourd'hui évolué en un système de mesure de contour de haute qualité, doté d'une technologie de pointe.
La configuration standard de l'appareil offre des performances élevées. Le logiciel de mesure et d'analyse très fiable permet de commander et de positionner l'unité d'avance et le statif de mesure.

Caractéristiques :

  • Il est possible d'afficher des instructions sur le cycle
  • Les éléments de commande interactifs assistent l'opérateur lors des analyses et des processus automatiques
  • Mesure du contour supérieur et inférieur avec le palpeur dit « à deux pointes », ces contours peuvent ensuite être confrontés lors de l'analyse
  • Création de sections de profil avec analyse de différents paramètres pour chaque section
  • Mesure par secteurs possible sur les obstacles tels que les alésages ou les flancs à forte pente
  • Importation et exportation de fichiers dxf pour la comparaison théorique/réel prises en charge
  • Unité d'avance PCV 200 avec fixation brevetée du bras de palpage pour un changement de bras de palpage reproductible sans outil
  • Flexibilité du poste de mesure grâce au système de palpage breveté
  • Forces de palpage pouvant être modifiées librement, pour une flexibilité supplémentaire
  • Création synthétique de profils théoriques à partir de droites et d'arcs de cercle
  • La comparaison de profils théoriques et réels ne pose aucun problème. Il est même possible de sélectionner différentes tolérances dans un profil en fonction de la désignation

Les appareils de mesure de contour Marsurf XC PCV200 s'utilisent notamment dans les industries suivantes :

  • Construction mécanique : palier, filetages, tiges filetées, vis à billes, arbres, crémaillères
  • Mesure en production : mesure de contour en processus partiellement automatique
  • Industrie automobile : système de direction, système de freinage, engrenages, vilebrequin, arbre à cames, culasse
  • Médecine : contour d'endoprothèses de la hanche et du genou, contour de vis médicales, contour d'implants dentaires

Versions :

  • Combinaison avec l'unité d'avance et système de palpage LD 130 / 260
  • Combinaison avec les statifs de mesure ST 500 ou ST 750



Caractéristiques

Données Techniques :



Vitesse de mesure
0,2 mm/s à 4 mm/s
Vitesse de mise en contact (sur Z)
0,1 à 1 mm/s
Vitesse de positionnement

En X et vitesse de retour : 0,2 à 8 mm/s
En Z : de 0,2 à 10 mm/s
Écart de guidage
< 1 µm (over 200 mm)
Angle de palpage


Sur les surfaces lisses selon la déviation : flancs descendants jusqu'à 88°, flancs montants jusqu'à 77°
Résolution




En Z par rapport à la pointe de palpage : 0,38 µm (avec le bras de palpage de 350 mm) / 0,19 µm (avec le bras de palpage de 175 mm)
En Z par rapport au système de mesure : 0,04 µm
Rayon de la pointe de palpage
25 µm
Longueur d'exploration (en X), début
0,2 mm
Longueur d'exploration (en X), fin
200 mm
Longueur du bras de palpage
175 mm, 350 mm
Étendue de mesure mm
(en Z) 50 mm
Longueurs d'exploration
0,2 mm à 200 mm
Force de mesure

1 mN à 120 mN, vers le bas et vers le haut (réglable dans MarSurf XC 20)
