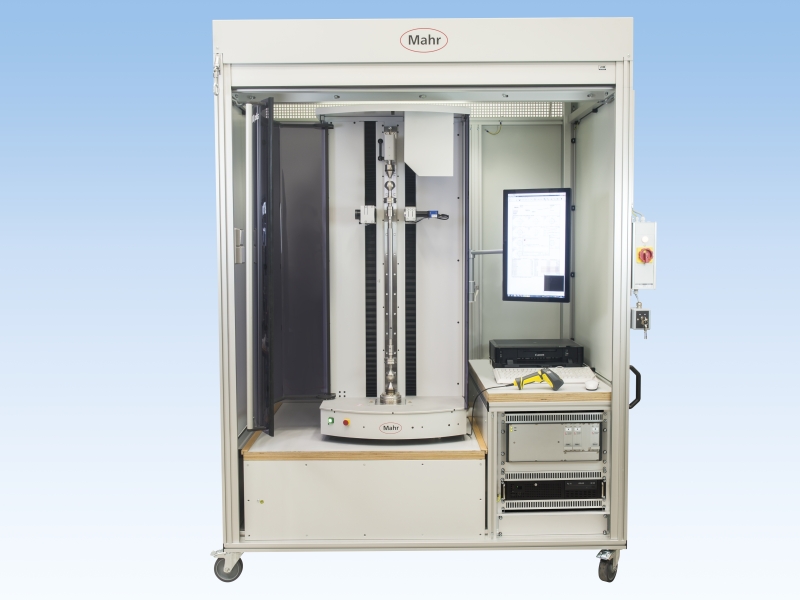

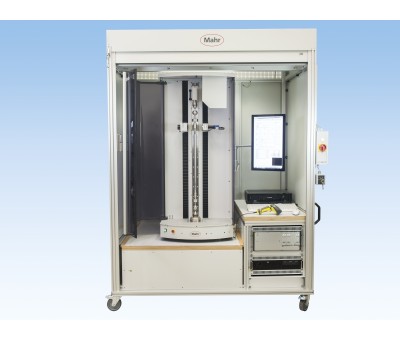

MarShaft SCOPE plus est un système de mesure d'arbre optique universel entièrement automatique, pour le contrôle de pièces à symétrie de rotation. MarShaft SCOPE Plus dispose notamment d'un axe de mesure de circularité (C) de haute précision, d'un axe de mesure vertical (Z) et d'un axe de mesure horizontal (X).
En option, un système de mesure tactile avec palpeur de mesure inductif est disponible, pour la mesure de battements radiaux ou axiaux par exemple. Le dispositif de mesure est calibré sur le système de mesure optique, et permet par conséquent des tâches de mesure tactiles et optiques combinées.

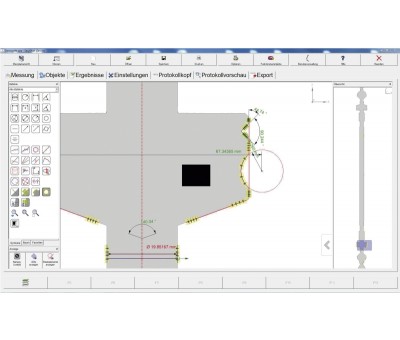

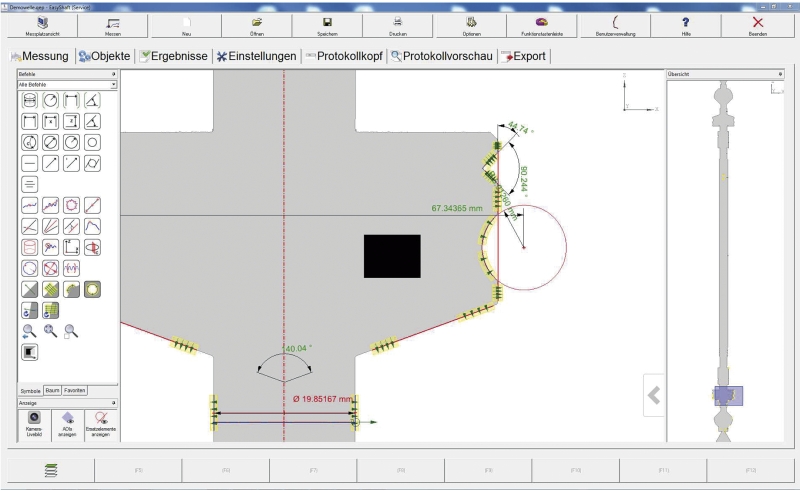

Le nouveau logiciel MarWin EasyShaft offre une flexibilité exceptionnelle et une utilisation extrêmement simple.

Les cycles de mesure sont entièrement automatiques et sans aucune influence de l'opérateur.

Le MarShaft SCOPE plus peut aussi bien être utilisé en atelier qu'en salle de mesure de précision. Ses fonctions de zoom permettent de mesurer les plus petits détails, qui sont difficilement ou pas du tout contrôlables avec les procédés de mesure courants.

Caractéristiques :

  • Déroulement de la mesure automatique
  • Caméra matricielle, 1280 x 1024 pixels
  • Simplicité d'utilisation grâce à l'écran tactile
  • Un seul appareil de mesure pour de nombreuses tâches de mesure
  • Grande aptitude à l'utilisation en atelier
  • Le logiciel MarWin EasyShaft offre une flexibilité exceptionnelle et une utilisation simple

Les pièces mécaniques mesurables grâce à Marshaft Scope Plus sont nombreuses :

  • Pièces rotatives
  • Trépied
  • Crémaillère
  • Fusée d'essieu
  • Arbre creux, arbre d'entraînement, arbre de transmission, arbre à cames, arbre de turbocompresseur, arbre d'équilibrage
  • Vis d'ostéosynthèse, vis sans fin
  • Piston, pièces hydrauliques
  • Soupapes (moteur à essence), soupape d'injection et bien d'autres encore

Options :

  • Unité de mesure tactile pour la mesure du battement radial et du battement axial
  • Compensation de température
  • Mesure de filetages
  • Mesure d'arbre de turbocompresseur
  • Mesure d'arbres à cames
  • Pupitre de commande manuelle
  • MarWin Professional Shaft - logiciel
  • Interface QS-Stat

Caractéristiques

Données Techniques :



Limite d'erreur diamètre (X) (µm)

(1,0 + L/125) L en mm
(2 σ à 20 °C ± 1 °C sur étalon de référence)
Entraînement
Servomoteurs
Optique

Optique de précision télécentrique
Matrice CCD haute résolution
Limite d'erreur longueur (Z) (µm)

(2 + L/125) L en mm
(2 σ à 20 °C ± 1 °C sur étalon de référence)
Résolution angle (°)
0,01 à 0,0001
Étendue de mesure diamètre (X) (mm
80 ou 120
Poids de la pièce (maxi) en kg (texte)
15 (30 en option)
Résolution longueur/diamètre (mm)
0,01 à 0,0001
Étendue de mesure longueur (Z) (mm)
350 / 750 / 1000
