MAHR France

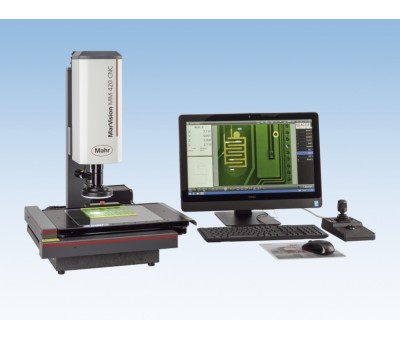

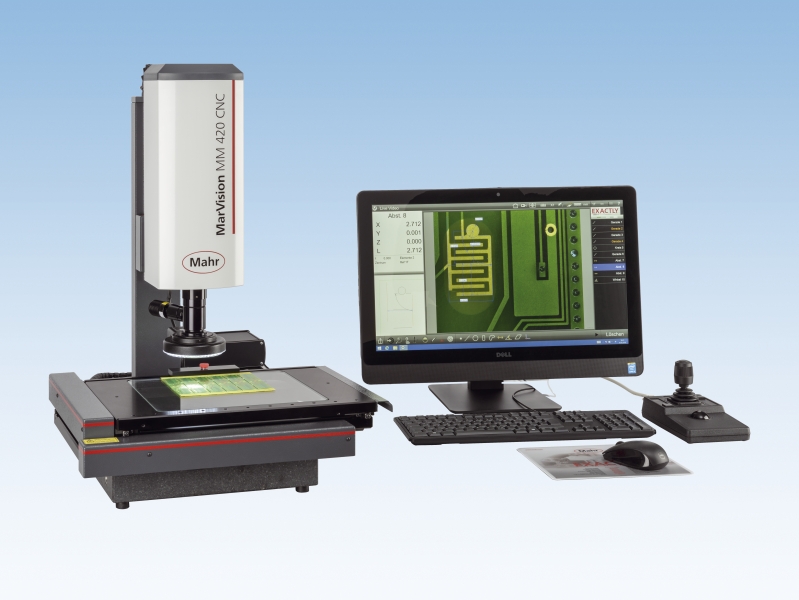

Microscope CNC de mesure d'atelier Marvision MM420
Propriétés du produit
- Commande CNC 3 axes par servomoteur et joystick
- Commande du mouvement des axes et régulation de la vitesse par joystick
- Caméra couleur intégrée
- Objectif zoom mécanique et motorisé
- Éclairage annulaire à LED : 1 anneau et 4 segments activables et gradables séparément
- Éclairage diascopique à LED : gradable
- Base massive en granit dur
- Table à mouvements croisés en acier stable, sur glissières à billes de précision
- Réglage rapide et fin des axes
- Excellente précision et fiabilité grâce au système de mesure optique incrémental.
- Pointeur laser pour détection de la position
- Unité de commande et d'affichage, logiciel M3 avec PC à écran tactile
- Écran tactile 23'' avec clavier et souris
- Base Windows 8 Pro, qui permet l'installation ultérieure d'autres logiciels
- Commande par Multi-touch sur l'écran ou par souris/clavier
- Grande image vidéo
- Analyse des valeurs théorique/réelle avec indications de tolérance
- Impression de rapport avec logo de l'entreprise
- Représentation graphique cotée
- Détection automatique des arêtes même sur les pièces à faible contraste
- Stitching
- Statistiques
Caractéristiques
Données Techniques :
| N° de commande | 4247701 | 4247702 |
| Système de mesure - E2 XY en µm |
2,9 + (L/100)
|
2,9 + (L/100)
|
| Système de mesure - E1 X/Y en µm |
1,9 + (L/100)
|
1,9 + (L100)
|
|
Système de mesure
|
Échelle incrémentale intégrée
|
Échelle incrémentale intégrée
|
| Taille de la table en mm |
370 x 210
|
420 x 280
|
| Étendue de mesure X/Y en mm |
200 / 100
|
250 / 170
|
|
Éclairage
|
Éclairage épiscopique et diascopique à LED, réglable
|
Éclairage épiscopique et diascopique à LED, réglable
|
| Résolution du système de mesure en mm |
0,001
|
0,001
|
| Raccordement au secteur |
240 V
|
240 V
|
| Agrandissement |
35 - 225x
|
35 - 225x
|
| Charge de la table (maxi) [kg] |
20
|
20
|
| Hauteur maxi d'objet en mm |
285
|
285
|
| Distance de travail en mm |
85
|
85
|
