MAHR France

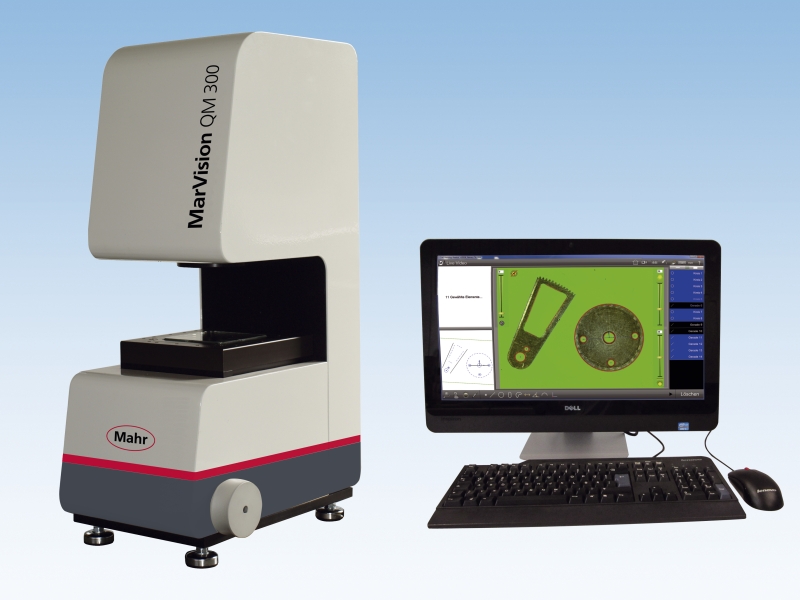

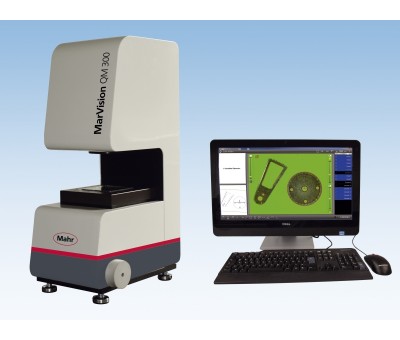

Microscope de mesure vidéo sur base PC Marvision QM300
Propriétés du produit
- Objectif fixe télécentrique
- Caméra couleur USB intégrée
- Éclairage annulaire à LED: commutable et gradable
- Éclairage diascopique à LED: commutable et gradable
- Table de mesure à réglage en hauteur
- Unité de commande et d'affichage, logiciel M3 avec PC à écran tactile
- Grand affichage LCD à contraste élevé rétroéclairé
- 4 modes d'affichage : Image vidéo en direct, affichage numérique, affichage d'élément et de tolérance
- Détection automatique de la pièce
- Mesure automatique de toutes les caractéristiques d'une pièce dans le champ
- Comparaison de la mesure avec le dessin CAO par la fonction DXF
- Fonctions de mesure et d'analyse pour point, droite, cercle, angle, distance, point d'intersection
- Fonction « magique » pour la détection automatique de la géométrie à l'aide des points de mesure mesurés
- Création simple de programmes de mesure par procédure d'apprentissage
- Déroulement du programme sans problèmes grâce au guidage graphique
- Commande de l'éclairage
- Guidage opérateur en plusieurs langues
- Port RS232 pour le traitement des données de mesure
- Port imprimante USB
- Port pour clé USB
- Évolutif, il peut être mis à jour par clé USB
Caractéristiques
Données Techniques :
| N° de commande | 4247800 | 4247801 | 4247802 |
| Système de mesure - E2 XY en µm |
3 + L/50 (L in mm)
|
4,5 + L/50 (L en mm)
|
6,5 + L/50 (L en mm)
|
| Étendue de mesure X/Y en mm |
32 x 24
|
57 x 42
|
95 x 70
|
|
Éclairage
|
Éclairage épiscopique : Éclairage annulaire à LED
Éclairage diascopique : à LED, télécentrique |
Éclairage épiscopique : Éclairage annulaire à LED
Éclairage diascopique : à LED, télécentrique |
Éclairage épiscopique : Éclairage annulaire à LED avec 4 segments commutables Éclairage diascopique : À LED, télécentrique
|
| Course Z en mm |
46
|
35
|
35
|
