MID VARIACOR
Flexible d'arrosage machine modulaire orientable ArrosaVariacor®
Caractéristiques :
- Diamètre : Passage 6 / 10 / 15 mm
- Pression de travail : 50 bars
Le système ArrosaVariacor® associe un flexible d'arrosage machine modulaire utilisant des raccords orientables Variacor®

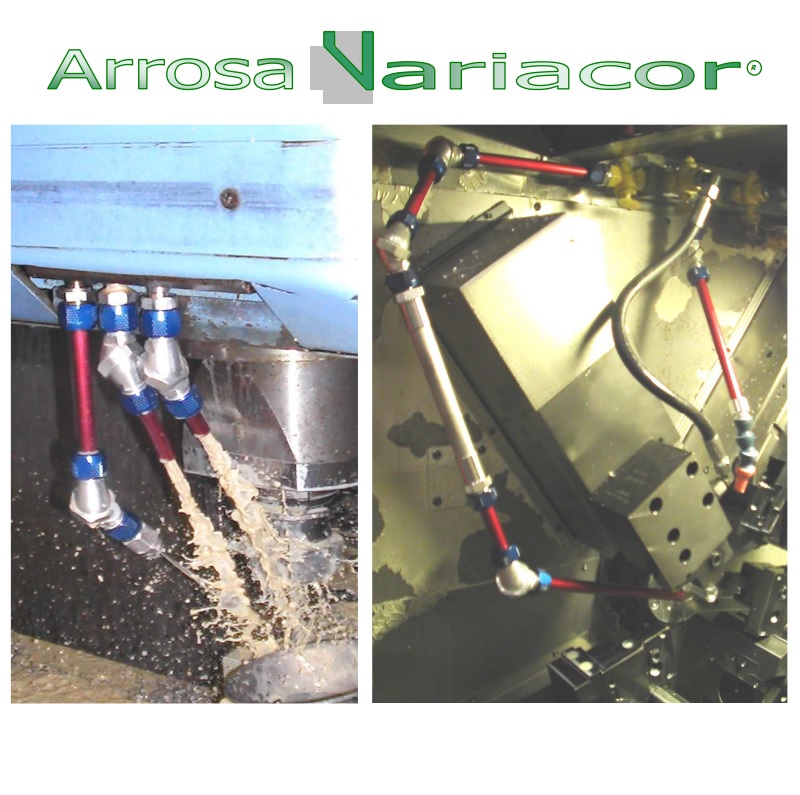

Il permet de positionner, orienter et maitriser le jet d'arrosage dans toutes les directions sur les machines outils nécessitant un arrosage continu.
Idéal pour les tours multi-broches, les centres d’usinage et de perçage, les rectifieuses cylindriques, les machines de transfert, les équipements de production en grandes séries, ce système d'arrosage est facile à installer, il vous apporte tous les atouts de notre innovation brevetée :
- Modularité : système composable, interfaçable avec buse plastique.
- Simplicité : assemblage rapide avec un réglage instantané et un verrouillage mécanique du positionnement.
- Rigidité : L'installation obtenue est rigide même sur de grandes portées, de grandes longueurs.
- Efficacité : la pression de service est supérieure à 50 bars avec un débit garanti quel que soit le positionnement de la pulvérisation (les pertes de charges en ligne sont réduites).
- Productivité : Avec le système ArrosaVariacor®, l'utilisateur est sûr que le positionnement de l'arrosage ne sera pas perturbé : ni par les projections (éjections, copeaux…), ni par la pression du fluide, ni par des déplacements rapides (Axes, mouvements…), ni par les vibrations.
Ce flexible d'arrosage orientable est disponible en trois tailles à travers des kits prêt à l 'emploi ou éléments séparés, nous consulter.
Caractéristiques
| Diamètre | Passage 6 / 10 / 15 mm |
|---|---|
| Pression de travail | 50 bars |
| Applications | Centre d'usinage / Perçage / Rectification / Machine spéciale |
| Kit ArrosaVariacor6 | Kit ArrosaVariacor10 | Kit ArrosaVariacor15 |
| Faible débit | Débit moyen | Gros débit |
| Passage 4 mm | Passage 8 mm | Passage 12 mm |
| x2 Raccord rotule 6 (réf R6) | x2 Raccord rotule 10 (réf R10) | x2 Raccord rotule 15 (réf R15) |
| x3 Tube alu Øextérieur 6 longueurs 220 mm (réf T6220AL) | x3 Tube alu Øextérieur 10 longueurs 320 mm (réf T10320AL) | x3 Tube alu Øextérieur 15 longueurs 430 mm (réf T15430AL) |
| x1 Union 6 / filetage mâle G1/8 (réf U6MG18) | x1 Union 10 / filetage mâle G1/4 (réf U10MG14) | x1 Union 15 / filetage mâle G1/2 (réf U15MG12) |
| x1 Union 6 / filetage femelle G1/8 (réf U6FG18) | x1 Union 10 / filetage femelle G1/4 (réf U10FG14) | x1 Union 15 / filetage femelle G1/2 (réf U15FG12) |
| x1 Interface tube 6 / filetage male G1/8 (réf IT6MG18) | x1 Interface tube 10 / filetage male G1/4 (réf IT10MG14) | x1 Interface tube 15 / filetage male G1/2 (réf IT15MG12) |
| x1 Interface tube 6 / filetage femelle G1/8 (réf IT6FG18) | x1 Interface tube 10 / filetage femelle G1/4 (réf IT10FG14) | x1 Interface tube 15 / filetage femelle G1/2 (réf IT15FG12) |
| x1 Interface tube 10 / accessoire plastique (réf IT10AP) | x1 Interface tube 15 / accessoire plastique (réf IT15AP) | |
| x1 Raccord Té de dérivation 6 (réf RT6) | x1 Raccord Té de dérivation 10 (réf RT10) | x1 Raccord Té de dérivation 15 (réf RT15) |
| x1 rallonge télescopique 10 longueur 150 mm (réf RTT10150) | x1 rallonge télescopique 15 longueur 200 mm (réf RTT15200) | |
| x1 Adaptateur femelle G1/8, Male G1/4 (réf AG1814). | ||
| x1 Adaptateur femelle G1/4, Male G1/2 (réf AG1412). | ||
| x1 Buse plastique | x1 Buse plastique | |
| x1 Fascicule mode d'emploi | x1 Fascicule mode d'emploi | x1 Fascicule mode d'emploi |
Mot du fournisseur
NOUS SOMMES FABRICANT : n’hésitez pas à nous contacter nous étudions tous types d’applications
Le système modulaire ArrosaVariacor® repose sur l'utilisation du raccord Variacor®. Il s'agit d'un raccord « rotule » pouvant se configurer angulairement de 90° à 180°. L'assemblage des éléments entre eux se fait simplement par insertion et blocage à l'aide d'un écrou.
Idéal pour les machines spéciales et machines-outils: tours multi-broches, les centres d'usinage et de perçage, les rectifieuses cylindriques, les machines transfert, les équipements de production en grandes séries.
