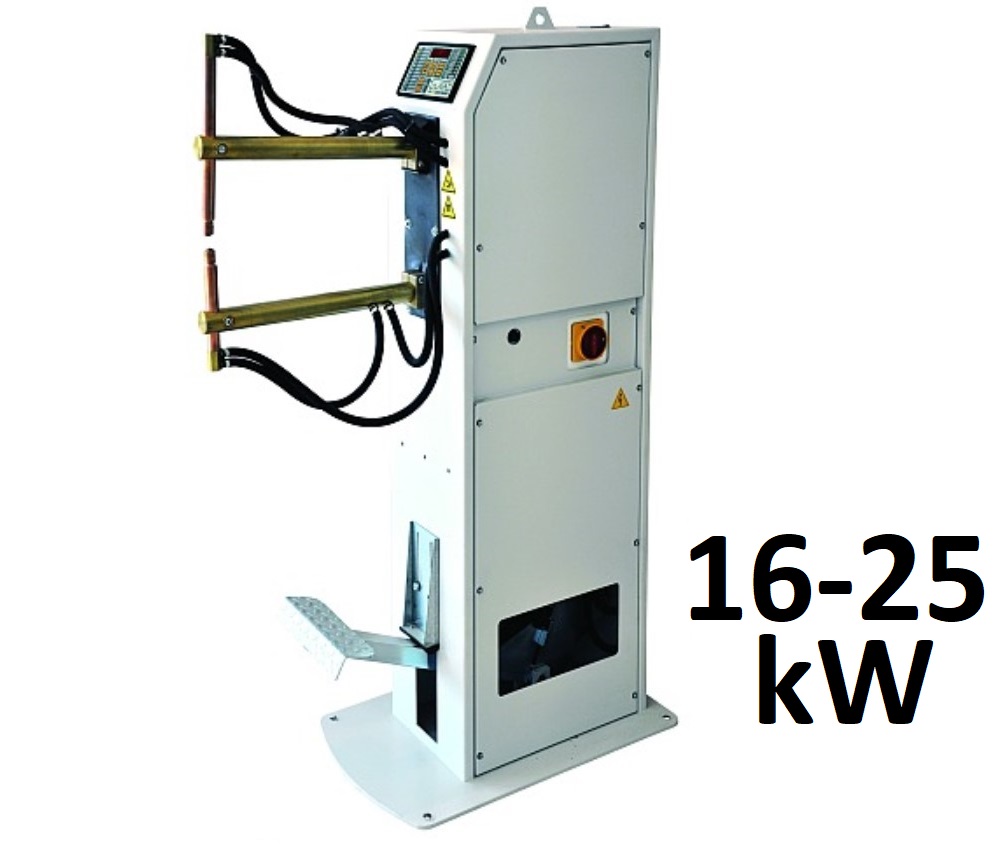

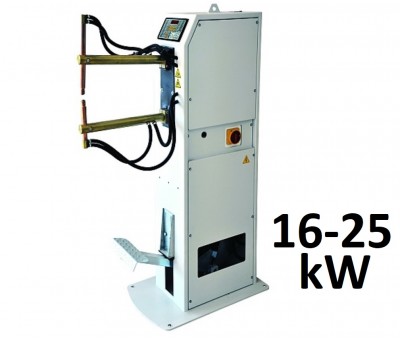

Machine à souder par résistance - commande manuelle 16-25 kVA
Machine à souder par résistance - commande manuelle 16-25 kVA

Machine à souder par résistance - commande manuelle 16-25 kVA

En savoir plus

Caractéristiques :

Voir toutes les caractéristiques
04 28 28 00 60

Cette machine à souder par résistance bénéfice de notre nouveau bâti ergonomique à colonne. Développé par TECNA, il contribue à faciliter le travail de l'opérateur.
L'unité de contrôle de cette série de soudeuses à bras oscillant a été placée à l'avant pour permettre à l'opérateur de visualiser les données de soudage, même pendant le cycle de travail.
Les commandes pneumatiques et le manomètre de l'air comprimé ont été placés dans la partie supérieure pour faciliter les opérations de réglage et de lecture.

La pression aux électrodes de cette machine de soudage par résistance est réglable; un micro-interrupteur commande le cycle de soudage quand on atteint la position de serrage fixée.

Caractéristiques

PRINCIPALES CARACTERISTIQUES TECHNIQUES

  • Bras réglables en longueur pour les adapter au travail à accomplir.
  • Porte-électrodes en cuivre-chrome, très résistant avec une longévité importante et une utilisation intensive, de faible encombrement, avec possibilité de montage droit ou incliné.
  • Course des électrodes réglable.
  • Transformateur capsulé en résine époxy.
  • Transformateur, bras et porte-électrodes refroidis par eau.
  • Unité de contrôle de soudage par microprocesseur incorporé, TECNA TE101 , le TE101 mesure le courant de soudage et le contrôle au moyen des limites établies.




Machine de soudage commande au pied Unité 4640N 4641N 4642N 4643N 4644N
Puissance nominale à 50% kW 16 20 20 25 25
Puissance de soudage maximale kW 35 48 39 68 55
Pas de tension secondaire de charge V 3.4 4 4 4.6 4.6
Courant de court-circuit maximum kA 12.5 14.5 12 18 14.5
Courant soudage max. sur alliages légers kA - - - 16.3 -
Courant soudage max. sur acier kA dix 11.6 9,6 14.4 11.6
Courant thermique 100% UNE 3300 3500 3500 3800 3800
Tension d'alimentation 50Hz * V 400 400 400 400 400
Section des câbles L = 10 m mm 2 6 dix dix 16 16
Section des câbles L = 30 m mm 2 dix dix dix 16 16
Fusibles retardés UNE 32 40 40 50 50
Min. profondeur de gorge d'électrodes mm 230 230 380 230 380
Max. force d'électrode (6 bars) Dan 240 240 150 240 150
Course d'électrode mm  8 - 44  8 - 44  10 - 60  8 - 44  10 - 60
Max. profondeur de gorge d'électrodes mm 550 550 700 550 700
Max. force d'électrode (6 bars) Dan 95 95 80 95 80
Course d'électrode mm 15-85 15-85 15-105 15-85 15-105
Courant de court-circuit avec L max. kA 8.4 dix 8.8 13 10.5
Diamètre des bras mm 36 40 40 40 40
Diamètre des porte-électrodes mm 19 22 22 22 22
Diamètre du cône électrodes standard mm 12.7 14.8 14.8 14.8 14.8
Eau froide l/min 2,5 3 3 3.7 3.7
Bruit aérien produit dB(A) <70 <70 <70 <70 <70
Conditions de mesure
course de travail mm 20 20 20 20 20
temps de soudure cycles 21 17 26 14 20
courant de soudage kA 9.4 11 9 13.5 11
indice de travail en soudures / min   dix dix dix dix dix
Poids net (environ) kg 135 143 146 145 148
