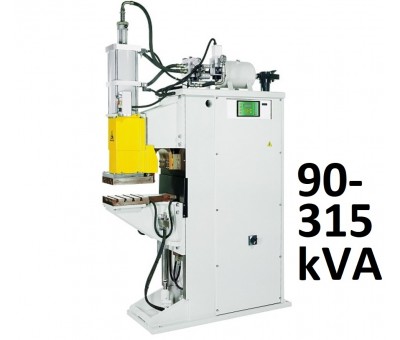

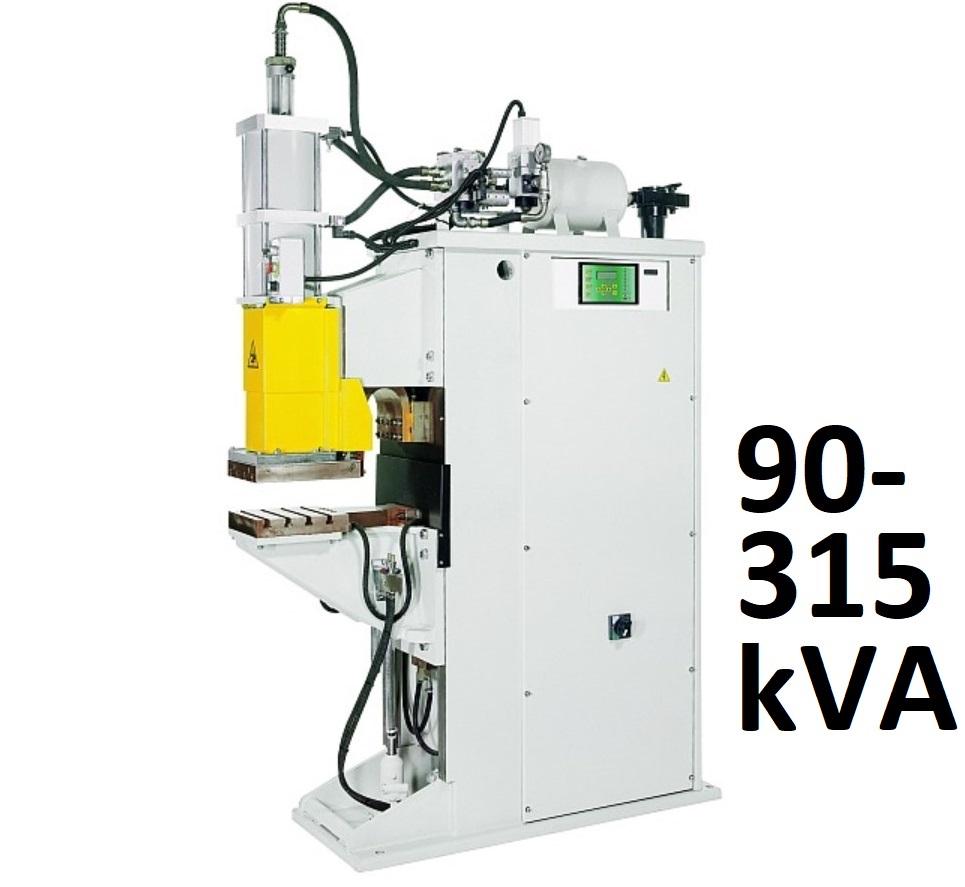

Presse à souder Inverter moyenne fréquence - par points ou bossage 90-315 kVA
Cette presse à souder moyenne fréquence de type Inverter est une soudeuse pour les métaux, prévue pour obtenir des soudures de haute qualité, par points ou par bossage.
De conception modulaire, elle peut être configurée dans sa structure, sa table, les bras ou les verins.
Ses composants pneumatiques ne nécessitent aucine lubrification et évite ainsi de générer des brouillards d'huile.
Le groupe filtre à air comprimé et le réservoir sont inclus dans la machine.
Bénéficiant d'une fabrication rigoureuse, cette presse de soudage présente tous les équipement de sécurité requis avec notamment un interrupteur qui arrête la machine en cas de problème sur le circuit de refroidissement, et une commande à 2 mains avec temporisateur (pour les modèles de soudure par bossage).
Cette soudeuse est disponible en plusieurs puissance de 90 à 315 kVA
Caractéristiques
| DONNES ELECTRIQUES | ||||||
| Pour Structure | A | A | A ou B | B, C ou D | C ou D | |
| Puissance nominale à 20% | kVA | 142 | 253 | 316 | 380 | 500 |
| Puissance nominale à 50% | kVA | 90 | 160 | 200 | 240 | 315 |
| Courant de soudage maximal ** | kA | 32 | 42 | 64 | 88 | 100 |
| Courant thermique 100% | kA | 6.1 | 8.8 | 13 | 15 | 15 |
| Pas de tension de sortie de charge | V | 9.9 | 12.3 | 10.4 | 10.9 | 12.7 |
| Tension d'alimentation 50Hz * | V | 400 | 400 | 400 | 400 | 400 |
| Section des câbles L=30 m (400V) | mm 2 | 35 | 70 | 95 | 2x70 | 2x95 |
| Fusibles temporisés (400V) | UNE | 100 | 200 | 200 | 250 | 400 |
CARACTÉRISTIQUES TECHNIQUES PRINCIPALES
- Protection avec disjoncteur automatique
- Interrupteur de débit empêchant la soudeuse de travailler sans refroidissement et soupape d'arrêt du débit d'eau de refroidissement lorsque la machine est arrêtée.
- Transformateur, plaques, porte-électrodes et électrodes refroidis à l'eau.
- Transformateur de soudage avec enroulements revêtus de résine époxy.
- Vérin à tige chromée pour travaux lourds et longue durée de vie; dispositif anti-rotation réglable.
- Des bouteilles à tige prismatique pour les travaux de haute précision sont également disponibles.
- Cylindre et composants pneumatiques sans lubrification pour éliminer les brouillards d'huile et protéger l'environnement.
- Cylindre à deux temps réglable à souder avec commande à clé ou à pédale pneumatique.
- L'unité de contrôle à microprocesseur TE700, qui permet de stocker jusqu'à 300 programmes de soudage.
- Port USB optionnel pour le stockage de données.
- Commande au pied électrique à deux étages pour le serrage et le soudage de pièces uniquement si elle est correctement positionnée (fournie en standard pour les machines configurées selon les exécutions par points ou par projection / projection).
- Préréglage de la pédale électrique supplémentaire pour le rappel direct du deuxième programme de soudage. Cette fonction s'avère particulièrement utile pour effectuer différentes soudures sur la même pièce.
- Adapté à tous les modèles: commande de sécurité bimanuelle avec minuterie et sélecteur de clé amovible, garantissant la meilleure sécurité (standard fourni pour les machines configurées selon les projections ou les exécutions spot / projection).
- Circuit pneumatique avec compression à faible force (en option), particulièrement adapté au soudage par projection ou au soudage par points de pièces délicates.
- Capteur de position en option, qui permet de mesurer l'épaisseur initiale ainsi que de vérifier la présence et la taille correcte du matériau à souder avant le soudage. Il permet également de mesurer la pénétration des électrodes à la fin du processus de soudage. Il est également possible d'arrêter l'alimentation en courant lorsque la valeur de pénétration programmée est atteinte.
