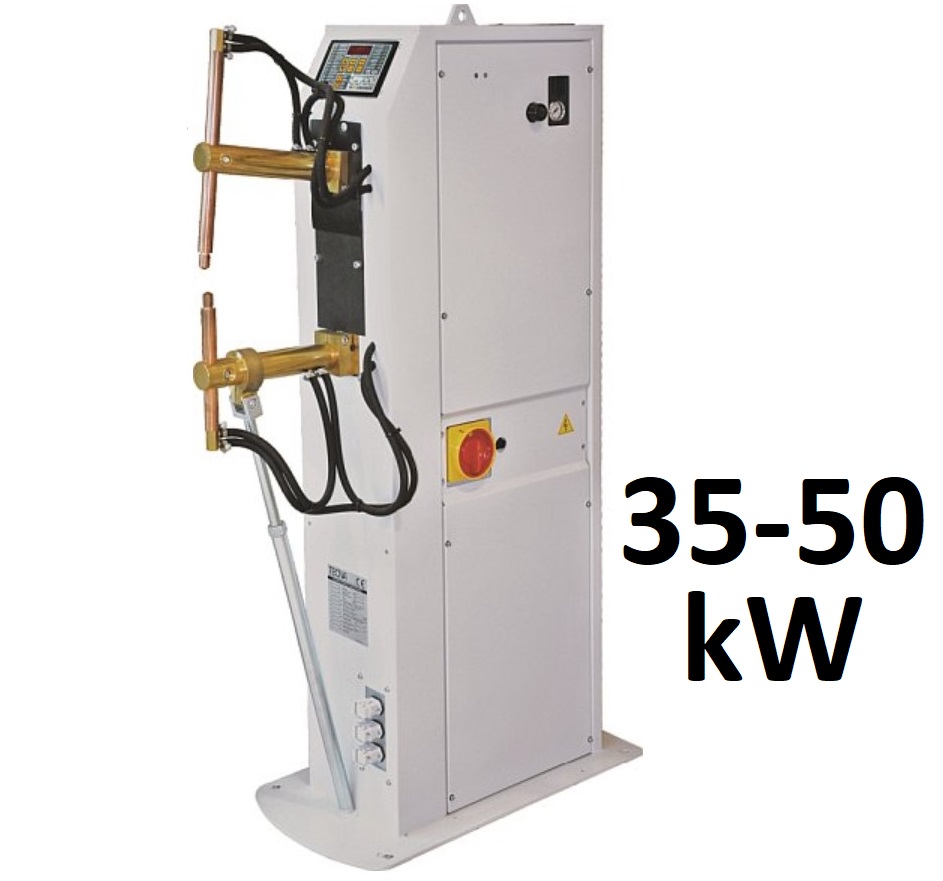

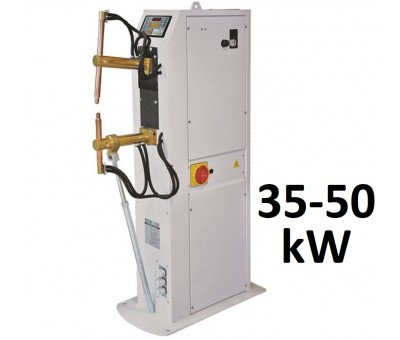

D'une puissance nominale de 35 ou 50 kVA selon modèle, cette machine de soudage par points est conçue avec un bras oscillant. Taillée pour répondre à tous les besoins en matière de soudage par points, elle est notamment équipée du nouveau cadre ergonomique fixe conçu par TECNA pour faciliter le travail du soudeur.
L'unité de contrôle a été placée à l'avant pour permettre de visualiser les données de soudage même pendant le cycle de travail.
Les commandes pneumatiques et le manomètre d’air comprimé ont été placés en haut pour faciliter le réglage et la lecture.

Caractéristiques

Machine à souder par points bras oscillants Unité 4660N 4661N 4662N 4663N
Puissance nominale à 50% kVA 35 35 50 50
Puissance de soudage maximale kVA 75 62 104 82
Courant de court-circuit maximum kA 17,5 14 21 16,5
Courant thermique 100% UNE 4500 4500 5700 5700
Pas de tension secondaire de charge V 5.44 5.44 6.1 6.1
Tension d'alimentation 50Hz * V 400 400 400 400
Section des câbles L = 30 m mm 2 16 16 35 35
Fusibles retardés UNE 63 63 100 100
Classe d'isolation   F F F F
Min. profondeur de gorge d'électrodes mm 280 480 280 480
Max. force d'électrode (6 bars) Dan 425 260 425 260
Course d'électrode mm  5 - 50  5 - 75  5 - 50  5 - 75
Max. profondeur de gorge d'électrodes mm 600 800 600 800
Max. force d'électrode (6 bars) Dan 210 160 210 160
Course d'électrode mm  5 - 95  5 - 120  5 - 95  5 - 120
Lacune min. (OPT) mm 195 195 195 195
Écart max. (OPT) mm 500 500 500 500
Courant court-circt max avec max. écart (OPT) kA 11 11 12.6 12.6
Diamètre des bras mm 50 50 50 50
Diamètre des porte-électrodes mm 25 25 25 25
Diamètre du cône des électrodes standard mm 14.8 14.8 14.8 14.8
Alimentation en air comprimé bar 6,5 6,5 6,5 6,5
Air pour 1000 spots (6 bars) Nm 3 6.2-4.8 6.2-4.5 6.2-4.8 6.2-4.5
Eau froide l / min 4 4 4 4
Bruit aérien produit dB (A) <70 <70 <70 <70
Conditions de mesure
course de travail mm 20 20 20 20
temps de soudure cycles 14 21 15 24
courant de soudage kA 13.1 10.5 16 12.4
indice de travail en soudures / min   15 15 15 15
Poids net (environ) kg 218 223 228 233


PRINCIPALES CARACTÉRISTIQUES DU POSTE DE SOUDAGE INDUSTRIEL PAR POINTS :
  • Porte-électrodes en chrome-cuivre pour travaux intensifs et longue durée de vie, conçus pour un montage à la fois rectiligne et coudé.
  • Transformateur revêtu de résine époxy refroidi à l'eau.
  • Bras, électrodes et porte-électrodes refroidis à l'eau.
  • Unité de contrôle à microprocesseur TECNA TE101 .
  • Port USB pour le stockage de données (uniquement avec le TE550 ).
  • Le cylindre sans lubrification à commande pneumatique élimine le brouillard d'huile.
  • Filtre protégé avec jauge.
  • Pédale électrique à deux niveaux pour serrer et souder des pièces si elle est correctement positionnée.
  • Pré-connecté pour une pédale électrique supplémentaire pour le rappel direct du programme de soudage n ° 2. Cette fonction est utile lorsque différents types de soudage doivent être effectués sur la même pièce.
  • Bras: écart 280 mm, profondeur réglable 320 mm.
  • Course réglable des électrodes pour max. taux de travail.
