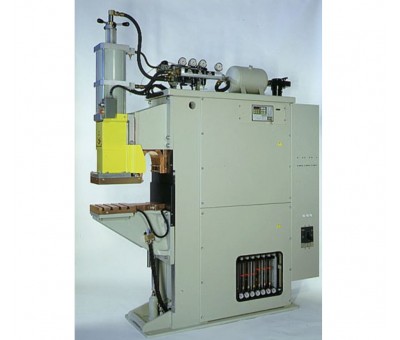

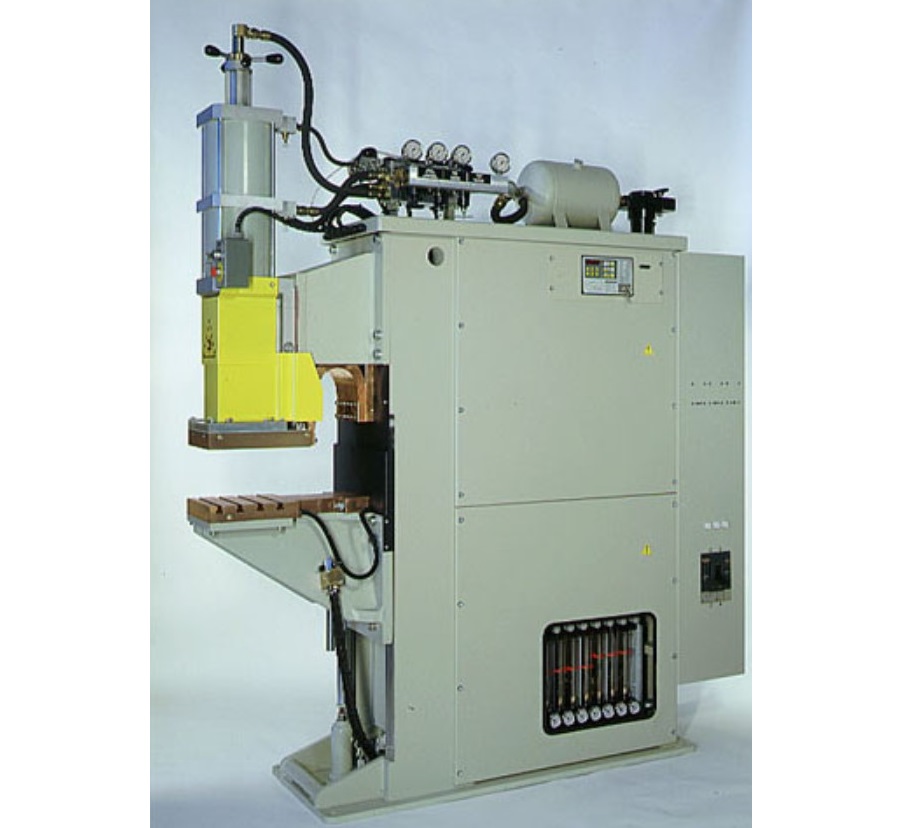

Soudeuse par bossage - triphasée à courant continu 100-630 kVA
Soudeuse par bossage - triphasée à courant continu 100-630 kVA

Soudeuse par bossage - triphasée à courant continu 100-630 kVA

En savoir plus

Caractéristiques :

Voir toutes les caractéristiques
04 28 28 00 60

Machine de forte puissance (de 100 à 630 kVA selon modèles), cette soudeuse par bossage est un équipement triphasé à courant continu. Outre un facteur de puissance secteur élevé, cette machine représente une charge réduite sur le service électrique primaire de l'installation. Elle propose une répartition équilibrée de la charge sur les trois phases et un effet réduit des matériaux magnétiques entre les bras sur le courant de soudage.

La machine à souder par bossage triphasée TECNA propose de série tous les équipements de sécurité requis pour un fonctionnement facile et sûr pour le soudeur.
Ses coûts d'installation sont ramenés au minimum.

Caractéristiques

Puissance nominale à 50%   100 160 250 360 480 630
Corps   UN B UN B abc avant JC CD CD
Soudeur sur place   • • • - - -
Soudeur à projection   • • • • • •
Puissance de soudage max.* kVA 450 700 1090 1800 1900 2100
Courant de court-circuit * kA 60 90 106 150 190 200
Courant de soudage max. acier* kA 48 72 85 120 150 160
Courant thermique 100% UNE 11000 13000 15000 18000 24000 26000
Tensions secondaires à vide V 6,3  7,3  8,8  10  9,5  10,5
    5,5 6,3  8  8,6  8,4  9,5
      5,9 7,1 7,4  7,6  8,4
          6,4 6,8 7,6
Tension d'alimentation 50Hz ** V 400 400 400 400 400 400
Section des câbles L = 30 m mm 2 50 75 120 2 x 120 3 x 95 3 x 95
Fusibles retardés UNE 100 160 250 400 500 630
Cylindre N°/daN 4/736  4/736  6/1206  6/1206  8/3388  8/3388
    6/1206  6/1206  7/1885  7/1885  9/2945  9/2945
    7/1885 7/1885 8/3388  8/3388   10/5509  10/5509
           9/2945
Alimentation en air comprimé bar 6,5 6,5 6,5 6,5 6,5 6,5
Tuyau d'alimentation en air mm 25 25 25 25 25 25
Eau froide l / min 10 14 16 25 30 33
Tuyau de refroidissement eau mm 25 25 25 25 25 25


Autres caractéristiques :
  • Unités de contrôle de soudage avec lecture directe du courant de soudage.
  • Redresseur au silicium à six phases avec dispositif de contrôle du serrage des diodes.
  • Protection des diodes contre les surtensions et la température.
  • Contacteur SCR synchrone isolé du circuit d'eau de refroidissement avec thermostat de protection.
  • De série sur tous les modèles: commande de sécurité à deux mains avec minuterie assurant la meilleure sécurité et sélecteur de clé amovible. Les boutons-poussoirs de commande à deux mains sont de série sur les modèles et uniquement (ils sont disponibles sur demande sur le modèle).
  • Pédale électrique à deux niveaux pour serrer les pièces uniquement si elles sont correctement positionnées.
  • Préconnecté pour une commande au pied électrique à double étage supplémentaire pour le rappel direct du programme de soudage n ° 2 (pas sur les unités équipées du rappel de sélecteur rotatif).
  • Bouton d'urgence pour arrêter la machine immédiatement.
  • Protection avec disjoncteur automatique.
  • Transformateur, plaques, porte-électrodes et électrodes refroidis à l'eau; transformateur avec enroulements revêtus de résine époxy.
  • Cylindres pneumatiques avec tige chromée et joints à faible frottement ne nécessitant pas de lubrification (élimine le brouillard d'huile et protège l'environnement). Double course réglable avec commande à clé, tiges cylindriques guidées avec dispositif anti-rotation réglable, guides à rouleaux prismatiques de précision.
  • Cycle pneumatique complexe, avec compression à force réduite des électrodes . Programme de pression avec fonction de forge à la demande.
  • Unité de filtre à air comprimé et réservoir intégrés. Dispositif de déconnexion d'air comprimé.
  • Descente des électrodes sans pression pour la maintenance et la mise en place.
  • Interrupteur de débit qui arrête les machines si l'eau de refroidissement ne coule pas (il fonctionne avec de l'eau de ville ou de l'eau de recirculation).
  • Vanne pour arrêter le flux de refroidissement par eau lorsque la machine est éteinte.
  • TE553 unité de contrôle.
