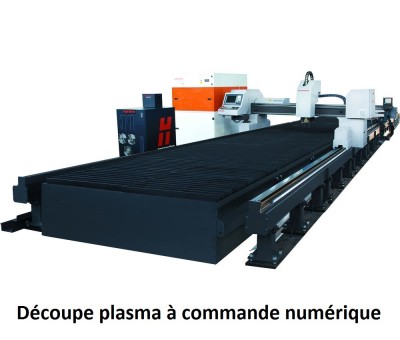

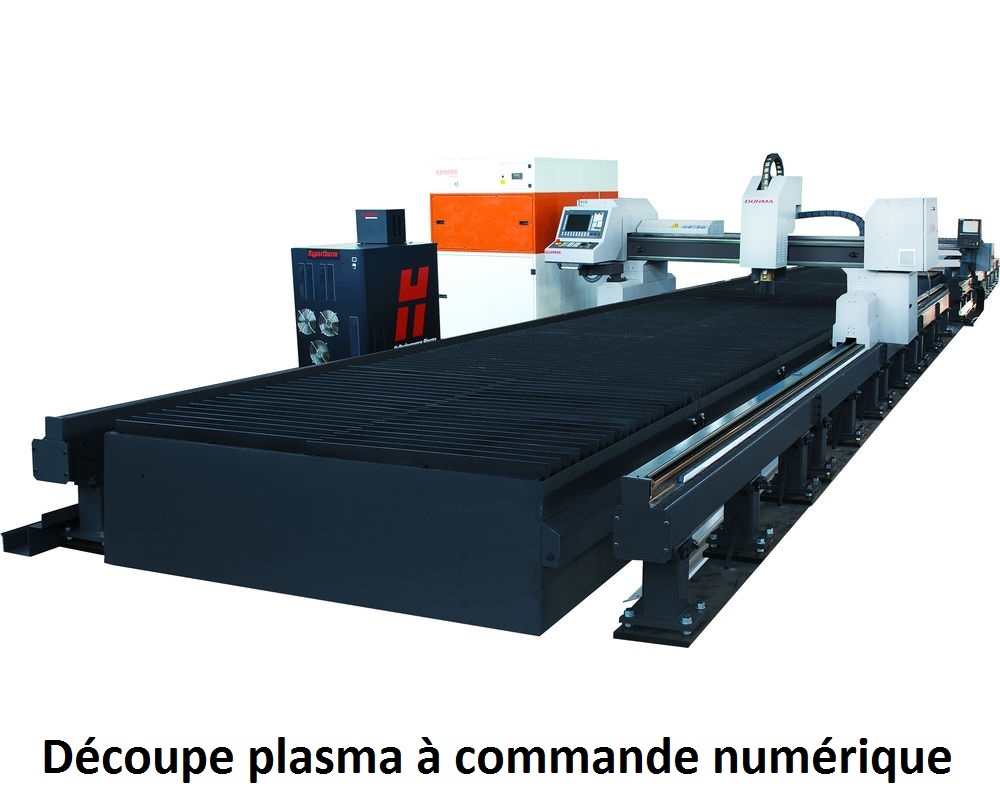

Machine de découpe plasma PL 130 A | 260 A | 400 A
Les machines de découpe PLASMA type PL sont des tables de découpe de grandes dimensions pilotées par commande nulmérique. Elles sont disponibles avec des capacités de source plasma 130, 260 ou 400 ampères.
Chaque machine de découpage plasma comprend
- Portique entraîné des 2 côtés par servo-moteurs AC et système de crémaillères
- Pupitre de commande mobile ou fixe
- Logiciel FAO PRO-NEST, imbrication automatique
- Kit consommables démarrage
- Déplacement vertical de la tête porte torche (axe Z) par vis à billes
- Angle de coupe 2-4°
- Contrôle automatique du gaz
- Système de détection de collision
- Système d'aspiration et de filtration des fumées VANTERM (4000 à 12000 m3/h)
Caractéristiques
| Références | PL 2580-130A | PL 3080-130A | PL 2580-260A |
| Dim. de la table de découpe | 2500x8000 mm | 3000x8000 mm | 2500x8000 mm |
| Vitesse de position. maxi | 35 m/mn | 35 m/mn | 35 m/mn |
| Vitesse de découpe maxi | 12 m/mn | 12 m/mn | 12 m/mn |
| Précision de position. | ± 0,1 mm | ± 0,1 mm | ± 0,1 mm |
| Précision de reposition. | ± 0,05 mm | ± 0,05 mm | ± 0,05 mm |
| Source plasma | Hyperterm HPR 130 | Hyperterm HPR 130 | Hyperterm HPR 260 |
| Commande numérique | SIEMENS 840 D-ISL | SIEMENS 840 D-ISL | SIEMENS 840 D-ISL |
| Logiciel de programmation | Metalix CncKad | Metalix CncKad | Metalix CncKad |
| Vitesse maxi axe Z | 5000 mm/mn | 5000 mm/mn | 5000 mm/mn |
| Course maxi axe Z | 200 mm | 200 mm | 200 mm |
| Capacité de coupe acier (perçage) |
32 mm | 32 mm | 38 mm |
| Capacité de coupe acier (amorçage sur l'arête) |
38 mm | 38 mm | 64 mm |
| Capacité de coupe acier (sans scories) |
16 mm | 16 mm | 32 mm |
| Capacité de coupe alu (perçage) |
20 mm | 20 mm | 25 mm |
| Capacité de coupe alu (amorçage sur l'arête) |
25 mm | 25 mm | 50 mm |
| Capacité de coupe inox (perçage) |
20 mm | 20 mm | 50 mm |
| Capacité de coupe inox (amorçage sur l'arête) |
25 mm | 25 mm | 32 mm |
| Poids approximatif | 10710 Kg | 11510 Kg | 10710 Kg |
| Encombrement machine | 10200x5110x2200 mm | 10200x5110x2200 mm | 10200x5110x2200 mm |
| Encombrement | 14250x7500x2200 mm | 14250x7500x2200 mm | 14250x7500x2200 mm |
| Références | PL 3080-260A | PL 3580-130A | PL 2580-400A |
| Dim. de la table de découpe | 3000x8000 mm | 3500x8000 mm | 2500x8000 mm |
| Vitesse de position. maxi | 35 m/mn | 35 m/mn | 35 m/mn |
| Vitesse de découpe maxi | 12 m/mn | 12 m/mn | 12 m/mn |
| Précision de position. | ± 0,1 mm | ± 0,1 mm | ± 0,1 mm |
| Précision de reposition. | ± 0,05 mm | ± 0,05 mm | ± 0,05 mm |
| Source plasma | Hyperterm HPR 260 | Hyperterm HPR 130 | Hyperterm HPR 400 |
| Commande numérique | SIEMENS 840 D-ISL | SIEMENS 840 D-ISL | SIEMENS 840 D-ISL |
| Logiciel de programmation | Metalix CncKad | Metalix CncKad | Metalix CncKad |
| Vitesse maxi axe Z | 5000 mm/mn | 5000 mm/mn | 5000 mm/mn |
| Course maxi axe Z | 200 mm | 200 mm | 200 mm |
| Capacité de coupe acier (perçage) |
38 mm | 32 mm | 50 mm |
| Capacité de coupe acier (amorçage sur l'arête) |
64 mm | 38 mm | 80 mm |
| Capacité de coupe acier (sans scories) |
32 mm | 16 mm | 38 mm |
| Capacité de coupe alu (perçage) |
25 mm | 20 mm | 38 mm |
| Capacité de coupe alu (amorçage sur l'arête) |
50 mm | 25 mm | 80 mm |
| Capacité de coupe inox (perçage) |
50 mm | 20 mm | 80 mm |
| Capacité de coupe inox (amorçage sur l'arête) |
32 mm | 25 mm | 45 mm |
| Poids approximatif | 10710 Kg | 12710 Kg | 10710 Kg |
| Encombrement machine | 10200x5110x2200 mm | 10200x6110x2200 mm | 10200x5110x2200 mm |
| Encombrement | 14250x7500x2200 mm | 14250x8500x2200 mm | 14250x7500x2200 mm |
| Références | PL 30120-130A | PL 3080-400A | PL 4080-130A |
| Dim. de la table de découpe | 3000x12000 mm | 3000x8000 mm | 4000x8000 mm |
| Vitesse de position. maxi | 35 m/mn | 35 m/mn | 35 m/mn |
| Vitesse de découpe maxi | 12 m/mn | 12 m/mn | 12 m/mn |
| Précision de position. | ± 0,1 mm | ± 0,1 mm | ± 0,1 mm |
| Précision de reposition. | ± 0,05 mm | ± 0,05 mm | ± 0,05 mm |
| Source plasma | Hyperterm HPR 130 | Hyperterm HPR 400 | Hyperterm HPR 130 |
| Commande numérique | SIEMENS 840 D-ISL | SIEMENS 840 D-ISL | SIEMENS 840 D-ISL |
| Logiciel de programmation | Metalix CncKad | Metalix CncKad | Metalix CncKad |
| Vitesse maxi axe Z | 5000 mm/mn | 5000 mm/mn | 5000 mm/mn |
| Course maxi axe Z | 200 mm | 200 mm | 200 mm |
| Capacité de coupe acier (perçage) |
32 mm | 50 mm | 32 mm |
| Capacité de coupe acier (amorçage sur l'arête) |
38 mm | 80 mm | 38 mm |
| Capacité de coupe acier (sans scories) |
16 mm | 38 mm | 16 mm |
| Capacité de coupe alu (perçage) |
20 mm | 38 mm | 20 mm |
| Capacité de coupe alu (amorçage sur l'arête) |
25 mm | 80 mm | 25 mm |
| Capacité de coupe inox (perçage) |
20 mm | 80 mm | 20 mm |
| Capacité de coupe inox (amorçage sur l'arête) |
25 mm | 45 mm | 25 mm |
| Poids approximatif | 15610 Kg | 10710 Kg | 15310 Kg |
| Encombrement machine | 14200x5110x2200 mm | 10200x5110x2200 mm | 10200x6110x2200 mm |
| Encombrement | 18250x7500x2200 mm | 14250x7500x2200 mm | 14250x8500x2200 mm |
| Références | PL 3580-260A | PL 35100-130A | PL 30120-260A |
| Dim. de la table de découpe | 3500x8000 mm | 3500x10000 mm | 3000x12000 mm |
| Vitesse de position. maxi | 35 m/mn | 35 m/mn | 35 m/mn |
| Vitesse de découpe maxi | 12 m/mn | 12 m/mn | 12 m/mn |
| Précision de position. | ± 0,1 mm | ± 0,1 mm | ± 0,1 mm |
| Précision de reposition. | ± 0,05 mm | ± 0,05 mm | ± 0,05 mm |
| Source plasma | Hyperterm HPR 260 | Hyperterm HPR 130 | Hyperterm HPR 260 |
| Commande numérique | SIEMENS 840 D-ISL | SIEMENS 840 D-ISL | SIEMENS 840 D-ISL |
| Logiciel de programmation | Metalix CncKad | Metalix CncKad | Metalix CncKad |
| Vitesse maxi axe Z | 5000 mm/mn | 5000 mm/mn | 5000 mm/mn |
| Course maxi axe Z | 200 mm | 200 mm | 200 mm |
| Capacité de coupe acier (perçage) |
38 mm | 32 mm | 38 mm |
| Capacité de coupe acier (amorçage sur l'arête) |
64 mm | 38 mm | 64 mm |
| Capacité de coupe acier (sans scories) |
32 mm | 16 mm | 32 mm |
| Capacité de coupe alu (perçage) |
25 mm | 20 mm | 25 mm |
| Capacité de coupe alu (amorçage sur l'arête) |
50 mm | 25 mm | 50 mm |
| Capacité de coupe inox (perçage) |
50 mm | 20 mm | 50 mm |
| Capacité de coupe inox (amorçage sur l'arête) |
32 mm | 25 mm | 32 mm |
| Poids approximatif | 12710 Kg | 15010 Kg | 15610 Kg |
| Encombrement machine | 10200x6110x2200 mm | 12800x6110x2200 mm | 14200x5110x2200 mm |
| Encombrement | 14250x8500x2200 mm | 16250x8500x2200 mm | 18250x7500x2200 mm |
| Références | PL 4080-260A | PL 35100-260A | PL 35120-130A |
| Dim. de la table de découpe | 4000x8000 mm | 3500x10000 mm | 3500x12000 mm |
| Vitesse de position. maxi | 35 m/mn | 35 m/mn | 35 m/mn |
| Vitesse de découpe maxi | 12 m/mn | 12 m/mn | 12 m/mn |
| Précision de position. | ± 0,1 mm | ± 0,1 mm | ± 0,1 mm |
| Précision de reposition. | ± 0,05 mm | ± 0,05 mm | ± 0,05 mm |
| Source plasma | Hyperterm HPR 260 | Hyperterm HPR 260 | Hyperterm HPR 130 |
| Commande numérique | SIEMENS 840 D-ISL | SIEMENS 840 D-ISL | SIEMENS 840 D-ISL |
| Logiciel de programmation | Metalix CncKad | Metalix CncKad | Metalix CncKad |
| Vitesse maxi axe Z | 5000 mm/mn | 5000 mm/mn | 5000 mm/mn |
| Course maxi axe Z | 200 mm | 200 mm | 200 mm |
| Capacité de coupe acier (perçage) |
38 mm | 38 mm | 32 mm |
| Capacité de coupe acier (amorçage sur l'arête) |
64 mm | 64 mm | 38 mm |
| Capacité de coupe acier (sans scories) |
32 mm | 32 mm | 16 mm |
| Capacité de coupe alu (perçage) |
25 mm | 25 mm | 20 mm |
| Capacité de coupe alu (amorçage sur l'arête) |
50 mm | 50 mm | 25 mm |
| Capacité de coupe inox (perçage) |
50 mm | 50 mm | 20 mm |
| Capacité de coupe inox (amorçage sur l'arête) |
32 mm | 32 mm | 25 mm |
| Poids approximatif | 15310 Kg | 10710 Kg | 17310 Kg |
| Encombrement machine | 10200x6110x2200 mm | 10200x5110x2200 mm | 14200x6110x2200 mm |
| Encombrement | 14250x8500x2200 mm | 14250x7500x2200 mm | 18250x8500x2200 mm |
