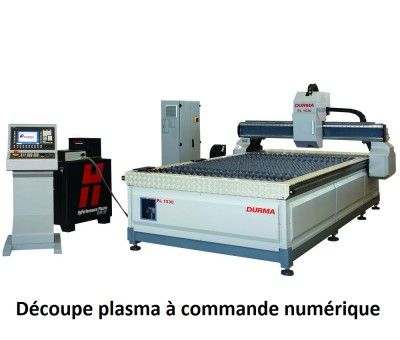

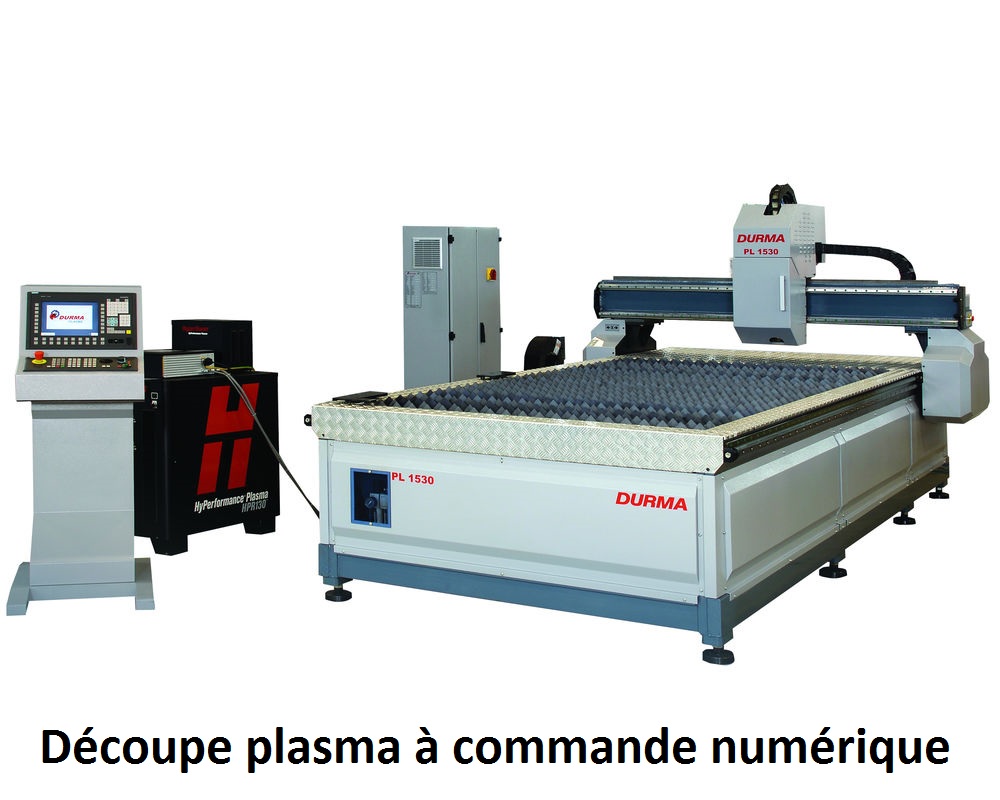

Table de découpe PLASMA PL-C à commande numérique
Table de découpe PLASMA PL-C à commande numérique

Table de découpe PLASMA PL-C à commande numérique

En savoir plus

Caractéristiques :

Voir toutes les caractéristiques
04 28 28 00 55

Le table de découpe plasma PL-C est équipée d'une commande CN avec logiciel CAO. Elle dispose d'un équipement complet pour le découpage de tôle acier, d'alu ou d'inox.

  • Portique entraîné des 2 côtés par servo-moteurs AC et système de crémaillères
  • Pupitre de commande mobile
  • Logiciel FAO PRO-NEST, imbrication automatique
  • Kit consommables démarrage
  • Déplacement vertical de la tête porte torche (axe Z) par vis à billes
  • Angle de coupe 2-4°
  • Contrôle automatique du gaz
  • Système de détection de collision

Caractéristiques

Références PL-C 1530 - HPR 260 XD PL-C 1530-130 A PL-C 1530-260 A
Dim. de la table de découpe 3000x1500 mm 3000x1500 mm 3000x1500 mm
Vitesse de position. maxi 35 m/mn 35 m/mn 35 m/mn
Vitesse de découpe maxi 12 m/mn 12 m/mn 12 m/mn
Précision de position. ± 0,1 mm ± 0,1 mm ± 0,1 mm
Précision de reposition. ± 0,05 mm ± 0,05 mm ± 0,05 mm
Source plasma Hyperterm HPR 260 XD Hyperterm HPR 130 XD Hyperterm HPR 260 XD
Commande numérique SIEMENS 840 D-ISL SIEMENS 840 D-ISL SIEMENS 840 D-ISL
Logiciel de programmation Metalix CncKad Metalix CncKad Metalix CncKad
Vitesse maxi axe Z 5000 mm/mn 5000 mm/mn 5000 mm/mn
Course maxi axe Z 200 mm 200 mm 200 mm
Capacité de coupe acier
(perçage)		 38 mm 32 mm 38 mm
Capacité de coupe acier
(amorçage sur l'arête)		 64 mm 38 mm 64 mm
Capacité de coupe acier
(sans scories)		 32 mm 16 mm 32 mm
Capacité de coupe alu
(perçage)		 32 mm 20 mm 25 mm
Capacité de coupe alu
(amorçage sur l'arête)		 50 mm 25 mm 50 mm
Capacité de coupe inox
(perçage)		 25 mm 20 mm 50 mm
Capacité de coupe inox
(amorçage sur l'arête)		 50 mm 25 mm 32 mm
Système aspiration et de
filtration des fumées		 DONALDSON VANTERM
(4000 à 12000 m3/h)		 VANTERM
(4000 à 12000 m3/h)
Poids approximatif 5100 Kg 4910 Kg 4910 Kg
Encombrement machine 4250x2850x2100 mm 4250x2850x2100 mm 4250x2850x2100 mm
Encombrement  6500x4300x2100 mm 6500x4300x2100 mm 6500x4300x2100 mm



Références PL-C 2040-130 A PL-C 2040-260 A PL-C 1530-400 A
Dim. de la table de découpe 4000x2000 mm 4000x2000 mm 3000x1500 mm
Vitesse de position. maxi 35 m/mn 35 m/mn 35 m/mn
Vitesse de découpe maxi 12 m/mn 12 m/mn 12 m/mn
Précision de position. ± 0,1 mm ± 0,1 mm ± 0,1 mm
Précision de reposition. ± 0,05 mm ± 0,05 mm ± 0,05 mm
Source plasma Hyperterm HPR 130 XD Hyperterm HPR 260 XD Hyperterm HPR 400 XD
Commande numérique SIEMENS 840 D-ISL SIEMENS 840 D-ISL SIEMENS 840 D-ISL
Logiciel de programmation Metalix CncKad Metalix CncKad Metalix CncKad
Vitesse maxi axe Z 5000 mm/mn 5000 mm/mn 5000 mm/mn
Course maxi axe Z 200 mm 200 mm 200 mm
Capacité de coupe acier
(perçage)		 32 mm 38 mm 50 mm
Capacité de coupe acier
(amorçage sur l'arête)		 38 mm 64 mm 80 mm
Capacité de coupe acier
(sans scories)		 16 mm 32 mm 38 mm
Capacité de coupe alu
(perçage)		 20 mm 25 mm 38 mm
Capacité de coupe alu
(amorçage sur l'arête)		 25 mm 50 mm 80 mm
Capacité de coupe inox
(perçage)		 20 mm 50 mm 80 mm
Capacité de coupe inox
(amorçage sur l'arête)		 25 mm 32 mm 45 mm
Système aspiration et de
filtration des fumées		 VANTERM
(4000 à 12000 m3/h)		 VANTERM
(4000 à 12000 m3/h)		 VANTERM
(4000 à 12000 m3/h)
Poids approximatif 4910 Kg 4910 Kg 4910 Kg
Encombrement machine 5250x3350x2100 mm 5250x3350x2100 mm 4250x2850x2100 mm
Encombrement  7500x4800x2100 mm 7500x4800x2100 mm 6500x4300x2100 mm



Références PL-C 2060-130 A PL-C 2060-260 A PL-C 2040-400 A
Dim. de la table de découpe 6000x2000 mm 6000x2000 mm 4000x2000 mm
Vitesse de position. maxi 35 m/mn 35 m/mn 35 m/mn
Vitesse de découpe maxi 12 m/mn 12 m/mn 12 m/mn
Précision de position. ± 0,1 mm ± 0,1 mm ± 0,1 mm
Précision de reposition. ± 0,05 mm ± 0,05 mm ± 0,05 mm
Source plasma Hyperterm HPR 130 XD Hyperterm HPR 260 XD Hyperterm HPR 400 XD
Commande numérique SIEMENS 840 D-ISL SIEMENS 840 D-ISL SIEMENS 840 D-ISL
Logiciel de programmation Metalix CncKad Metalix CncKad Metalix CncKad
Vitesse maxi axe Z 5000 mm/mn 5000 mm/mn 5000 mm/mn
Course maxi axe Z 200 mm 200 mm 200 mm
Capacité de coupe acier
(perçage)		 32 mm 38 mm 50 mm
Capacité de coupe acier
(amorçage sur l'arête)		 38 mm 64 mm 80 mm
Capacité de coupe acier
(sans scories)		 16 mm 32 mm 38 mm
Capacité de coupe alu
(perçage)		 20 mm 25 mm 38 mm
Capacité de coupe alu
(amorçage sur l'arête)		 25 mm 50 mm 80 mm
Capacité de coupe inox
(perçage)		 20 mm 50 mm 80 mm
Capacité de coupe inox
(amorçage sur l'arête)		 25 mm 32 mm 45 mm
Système aspiration et de
filtration des fumées		 VANTERM
(4000 à 12000 m3/h)		 VANTERM
(4000 à 12000 m3/h)		 VANTERM
(4000 à 12000 m3/h)
Poids approximatif 4910 Kg 4910 Kg 4910 Kg
Encombrement machine 8200x4110x2200 mm 8200x4110x2200 mm 5250x3350x2100 mm
Encombrement  12250x6500x2200 mm 12250x6500x2200 mm 7500x4800x2100 mm



Références PL-C 2060-400 A
Dim. de la table de découpe 6000x2000 mm
Vitesse de position. maxi 35 m/mn
Vitesse de découpe maxi 12 m/mn
Précision de position. ± 0,1 mm
Précision de reposition. ± 0,05 mm
Source plasma Hyperterm HPR 400 XD
Commande numérique SIEMENS 840 D-ISL
Logiciel de programmation Metalix CncKad
Vitesse maxi axe Z 5000 mm/mn
Course maxi axe Z 200 mm
Capacité de coupe acier
(perçage)		 50 mm
Capacité de coupe acier
(amorçage sur l'arête)		 80 mm
Capacité de coupe acier
(sans scories)		 38 mm
Capacité de coupe alu
(perçage)		 38 mm
Capacité de coupe alu
(amorçage sur l'arête)		 80 mm
Capacité de coupe inox
(perçage)		 80 mm
Capacité de coupe inox
(amorçage sur l'arête)		 45 mm
Système aspiration et de
filtration des fumées		 VANTERM
(4000 à 12000 m3/h)
Poids approximatif 4910 Kg
Encombrement machine 8200x4110x2200 mm
Encombrement  12250x6500x2200 mm
