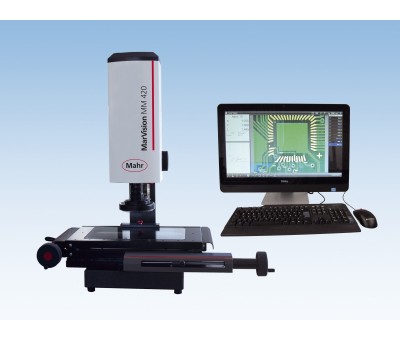

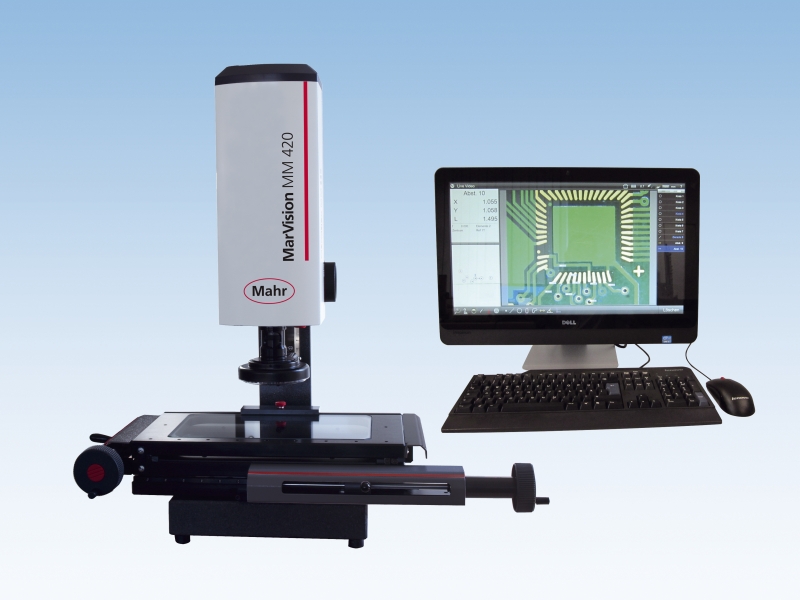

Microscope de mesure d'atelier informatisée Marvision MM420
Microscope de mesure d'atelier informatisée Marvision MM420

Microscope de mesure d'atelier informatisée Marvision MM420

En savoir plus

Caractéristiques :

Voir toutes les caractéristiques
01 81 80 42 17

Propriétés du produit

  • Caméra couleur intégrée
  • Objectif zoom, motorisé en option
  • Éclairage annulaire à LED : 1 anneau et 4 segments activables et gradables séparément
  • Éclairage diascopique à LED : gradable
  • Base massive en granit dur
  • Table à mouvements croisés en acier stable, sur glissières à billes de précision
  • Réglage rapide et fin des axes
  • Excellente précision et fiabilité grâce au système de mesure optique incrémental.
  • Pointeur laser pour détection de la position
  • Unité de commande et d'affichage : logiciel M3 avec PC à écran tactile
  • Écran tactile 23'' avec clavier et souris
  • Base Windows 8 Pro, qui permet l'installation ultérieure d'autres logiciels
  • Commande par Multi-touch sur l'écran ou par souris/clavier
  • Grande image vidéo
  • Analyse des valeurs théorique/réelle avec indications de tolérance
  • Impression de rapport avec logo de l'entreprise
  • Représentation graphique cotée
  • Détection automatique des arêtes même sur les pièces à faible contraste
  • Stitching
  • Statistiques

Caractéristiques

Données Techniques :



N° de commande 4247600 4247601 4247602 4247603
Système de mesure - E2 XY en µm
2,9 + (L/100)
2,9 + (L/100)
2,9 + (L/100)
4,9 + (L/100)
Système de mesure - E1 X/Y en µm
1,9 + (L/100)
1,9 + (L/100)
1,9 + (L100)
3,9 + (L/100)

Système de mesure


Échelle incrémentale intégrée
Échelle incrémentale intégrée
Échelle incrémentale intégrée
Échelle incrémentale intégrée
Taille de la table en mm
270 x 210
370 x 210
420 x 280
600 x 480
Étendue de mesure X/Y en mm
100 / 100
200 / 100
250 / 170
400 / 250

Éclairage


Éclairage épiscopique et diascopique à LED, réglable
Éclairage épiscopique et diascopique à LED, réglable
Éclairage épiscopique et diascopique à LED, réglable
Éclairage épiscopique et diascopique à LED, réglable
Résolution du système de mesure en mm
0,001
0,001
0,001
0,001
Raccordement au secteur
240 V
240 V
240 V
240 V
Agrandissement
35 - 225x
35 - 225x
35 - 225x
35 - 225x
Charge de la table (maxi) [kg]
20
20
20
20
Hauteur maxi d'objet en mm
55 / (300 avec l'option rallonge)
55 / (300 avec l'option rallonge)
55 / (300 avec l'option rallonge)
300
Distance de travail en mm
85
85
85
85
Course Z en mm
150 / (350 avec l'option rallonge)
150 / (350 avec l'option rallonge)
150 / (350 avec l'option rallonge)
150 / (350 avec l'option rallonge)
