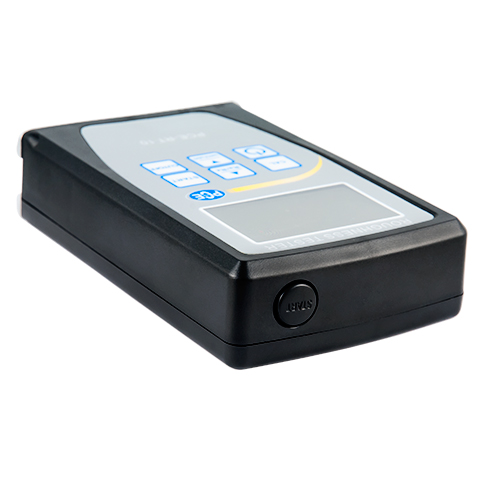

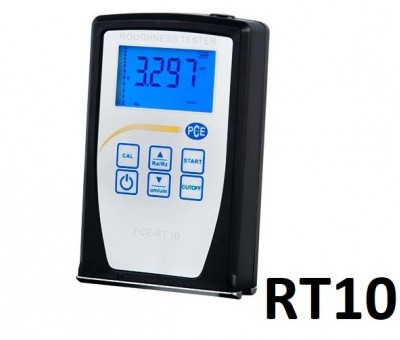

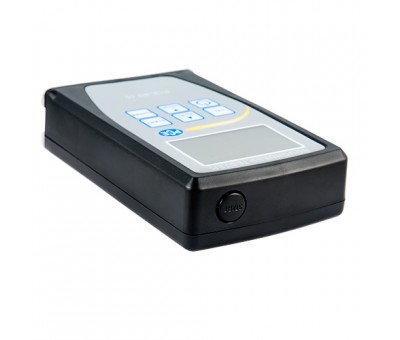

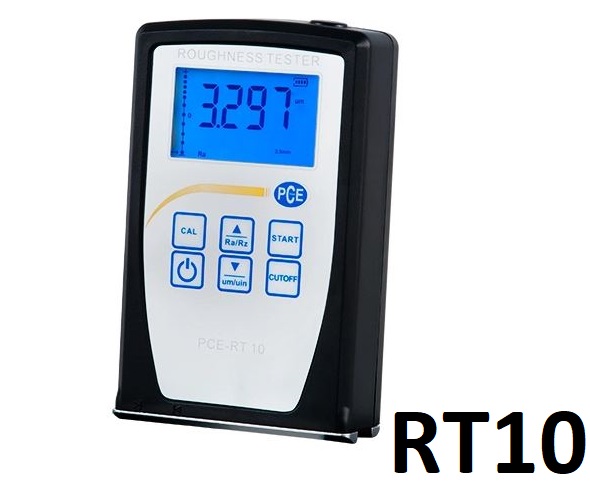

Rugosimètre portable Ra Rz PCE-RT 10
Compact, léger, facile à transporter, le rugosimètre portable PCE-RT 10 est un appareil simple d'utilisation qui s'utilise dans les processus de fabrication mécanique comme appareil de contrôle.
Avec son capteur diamant placé sur la surface, le rugosimètre portatif PCE-RT10 restitue les valeurs de mesure sur son écran LCD rétroéclairé.. Les valeurs de mesure s'obtiennent quand on déplace le capteur, au même temps qu'on induit du courant.
Le traitement DSP rapide permet d'obtenir immédiatement les valeurs de mesure.
Le testeur de rugosité PCE-RT10 respecte les normes selon ISO, DIN, ABSI et JIS.
Caractéristiques
- Plage de mesure Ra y Rz
- Principe d'induction

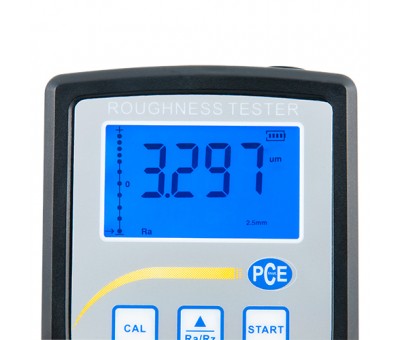

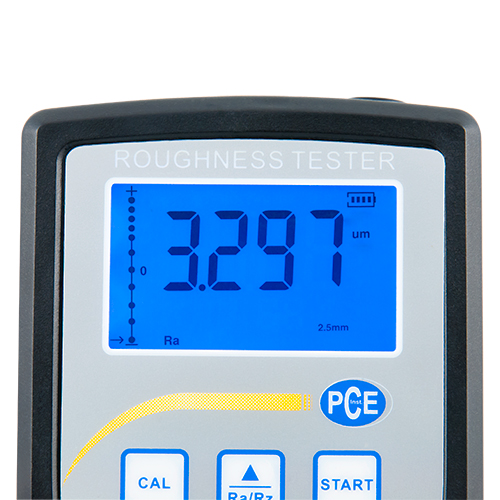

- Écran LCD rétroéclairé
- Avec fonction de seuil
- Capteur de diamant
- Fluctuation d'écran faible
| Rugosimètre portable | PCE-RT10 |
| Plage de mesure | |
| Ra | 0,05 ... 10 µm / 1 ... 400 µinch |
| Rz | 0,02 ... 100 μm / 0,78 ... 40 µinch |
| Précision | |
| Général | ±10 % |
| Fluctuation sur l'écran | Máx. 5 % |
| Résolution | |
| Plage de mesure < 10 μ | 0,001 μ |
| Plage de mesure < 100 μ | 0,01 µ |
| Plage de mesure ≥ 100 μ | 0,1 µ |
| Capteur | |
| Type de mesure | Principe d'induction |
| Rayon du capteur | 10 µm/td> |
| Matériel du capteur | Diamante |
| Mesure de la force du capteur | 16 mN (1.6gf) |
| Angle du capteur | 90 ° |
| Rayon verticale de la tête de la sonde | 48 mm |
| Vitesse de mesure | |
| Longueur d'échantillonnage: 0.25 | Vt = 0.135 mm/s |
| Longueur d'échantillonnage: 0.8 | Vt = 0.5 mm/s |
| Longueur d'échantillonnage: 2.5 | Vt = 1 mm/s |
| Retour | Vt = 1 mm/s |
| Spécification techniques générales | |
| Noyau maximale | 2.5 / 0.5 inch |
| Limite de longueur de fréquence | 0.25 mm / 0.8 mm / 2.5 mm optique |
| Unités | Rz, Ra |
| Écran | Écran LCd de 4 chiffres, avec rétroéclairage |
| Température maximale ambiante | 0 ... +50 °C |
| Humidité ambiante d'air maximale | < 80% |
| Diamètres | 125 x 80 x 30 mm |
| Poids | 280 g |
