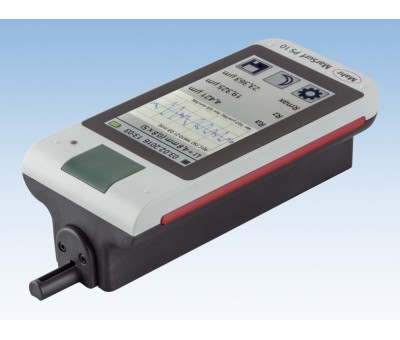

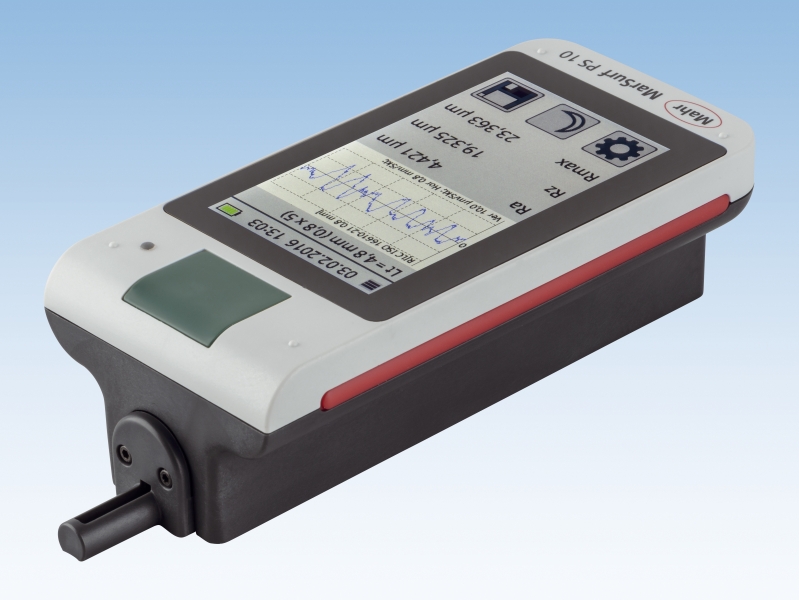

Appareil portable de mesure de rugosité Marsurf PS10
Simple, smart et mobile, Marsurf PS 10 est un appareil de mesure de rugosité très maniable. Aussi simple à utiliser qu'un smartphone, il autorise une utilisation mobile untuitive :
- Grand écran tactile TFT 4,3'' éclairé
- Affichage pivotant
- La touche de démarrage est également le bouton Home pour un accès direct à la page d'accueil
- Sauvegarde des données au format de fichier TXT, X3P et PDF
- Fonctionnement sur batteries : Plus de 1200 mesures sans recharger l'appareil.
- Il tient dans la main. Dimensions et poids réduits (500 g env.)

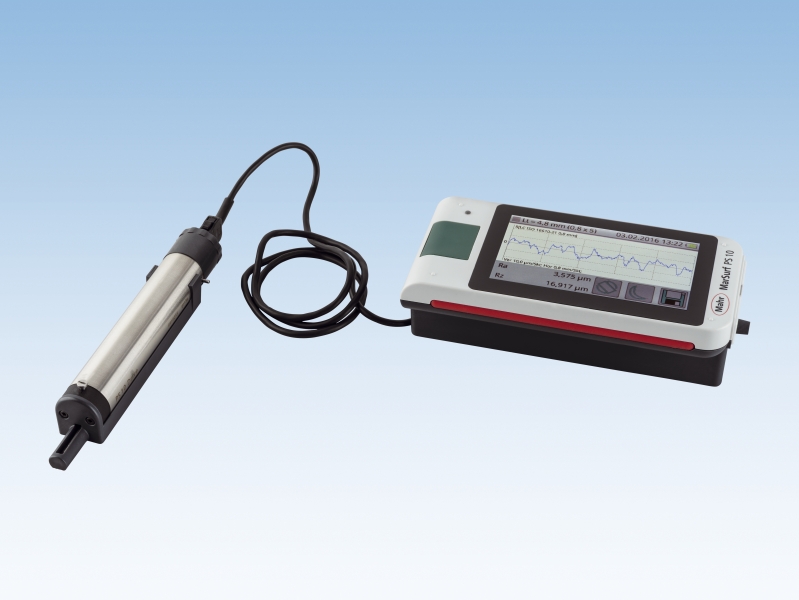

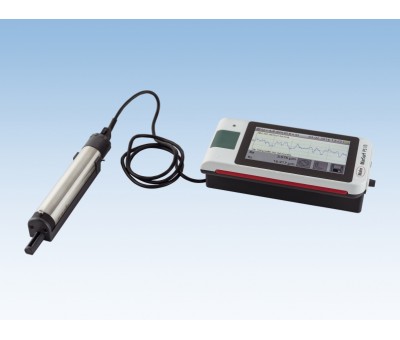

- Flexibilité de l'appareil : Unité d'avance amovible
- Dans toutes les positions de mesure : horizontale, verticale, renversée
- 31 paramètres : Performances égalant celles d'un appareil de laboratoire.
- Travaillez sans erreur grâce à un étalon de rugosité intégré et amovible.
- Accès rapide aux fonctions souhaitées par enregistrement des favoris à l'écran.
- Temps de mise en marche très court, le résultat est disponible après quelques secondes
- La sélection automatique de cutoff assure des résultats de mesure corrects même aux non spécialistes des mesures.
Caractéristiques
Données Techniques :
|
|
6910230 - MarSurf PS10 Set Rauheitsmessgerät 2 µm Tastsp.
|
6910232 - MarSurf PS10 Set Rauheitsmessgerät 5 µm Tastsp.
|
|
Principe de mesure
|
Palpage sur une section
|
Palpage sur une section
|
|
Palpeur
|
palpeur à patin inductif
|
palpeur à patin inductif
|
|
Unité
|
métrique/pouces
|
métrique/pouces
|
|
Étendue de mesure mm
|
350 µm
|
350 µm
|
|
Résolution profil
|
8 nm
|
8 nm
|
|
Filtre selon ISO/JIS
|
Filtre gaussien selon ISO 16610-21 (auparavant ISO 11562), filtre spécial selon DIN EN ISO 13565-1, filtre LS selon DIN EN ISO 3274 (désactivable)
|
Filtre gaussien selon ISO 16610-21 (auparavant ISO 11562), filtre spécial selon DIN EN ISO 13565-1, filtre LS selon DIN EN ISO 3274 (désactivable)
|
|
Cutoff raccourci selon ISO/JIS
|
Au choix
|
Au choix
|
|
Longueur d'exploration selon ISO 12085 (MOTIF)
|
1 mm, 2 mm, 4 mm, 8 mm, 12 mm, 16 mm
|
1 mm, 2 mm, 4 mm, 8 mm, 12 mm, 16 mm
|
|
Course totale In selon ISO/JIS
|
1,25 mm, 4,0 mm, 12,5 mm
|
1,25 mm, 4,0 mm, 12,5 mm
|
|
Nombre n de longueurs de base selon ISO/JIS
|
au choix : 1 à 16
|
au choix : 1 à 16
|
|
Pointe de palpage
|
2 µm
|
5 µm
|
|
Force de mesure
|
0,7 mN env.
|
0,7 mN env.
|
|
Fonction de calibrage
|
Dynamique, Ra, Rz, Rsm
|
Dynamique, Ra, Rz, Rsm
|
|
Mise en mémoire
|
Au moins 1350 profils, au moins 500 000 résultats, au moins 250 rapports PDF, extensible par carte microSD jusqu'à 34 GB
|
Au moins 1350 profils, au moins 500 000 résultats, au moins 250 rapports PDF, extensible par carte microSD jusqu'à 34 GB
|
|
Divers
|
Verrouillage/protection par mot de passe, date/heure
|
Verrouillage/protection par mot de passe, date/heure
|
|
Type de protection
|
IP 40
|
IP 40
|
|
Batterie
|
Batterie Li-Ion, au moins 1200 mesures
|
Batterie Li-Ion, au moins 1200 mesures
|
|
Bloc d'alimentation secteur universel
|
100 à 264 V
|
100 à 264 V
|
|
Dimensions en mm
|
160 mm x 77 mm x 50 mm
|
160 mm x 77 mm x 50 mm
|
Applications :
- Sur les arbres et pièces de boîtiers
- Sur les machines de grande taille
- Sur les pièces de grande taille
- Sur les pièces fraisées et tournées
- Sur les pièces rectifiées et rodées
- En production, au niveau de la machine pour le contrôle rapide de la rugosité de la pièce dans ou sur la machine.
