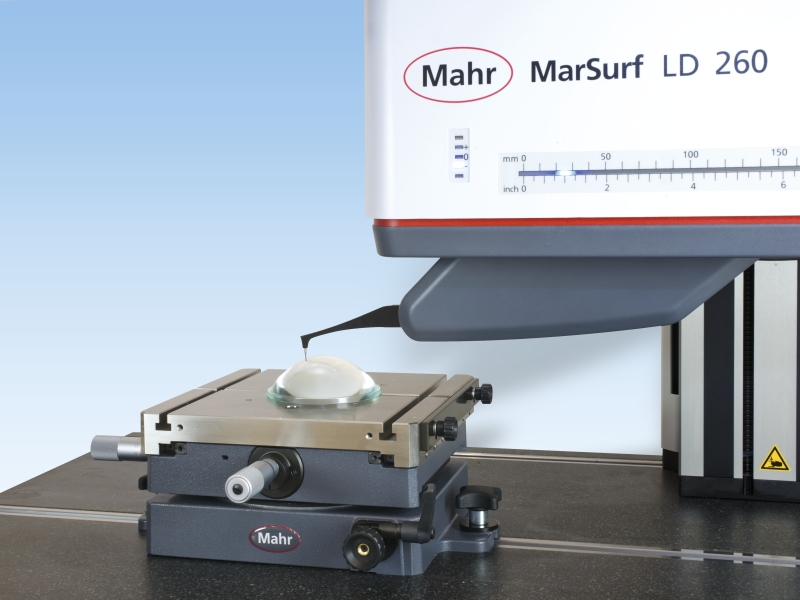

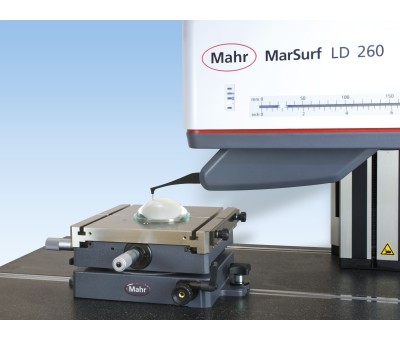

Appareil de mesure d'état de surface pour composant optique Marsurf LD 130 / LD 260

Avec MarSurf LD 130 / LD 260, entrez dans une nouvelle dimension. Il s'agit en effet d'un poste de mesure d'état de surface 2D / 3D haute précision pour la caractérisation du contour et de la rugosité de composants optiques.

Contrôle de la topographie lors des premières phases d'usinage

• Reconnaissance précoce des écarts, qui permet d'éviter des travaux de reprise fastidieux.
• Sortie du profil différentiel à un format lisible par la machine pour la commande de la machine d'usinage.

Flexibilité augmentée

• Il est possible de mesurer des asphères symétriques en rotation de différents types avec un système de mesure. Aucun investissement supplémentaire n'est nécessaire.
• Grande étendue de mesure jusqu'à 260 mm (jusqu'à 400 mm avec l'option Stitching)
• Vitesse de mesure et dynamique maximales (jusqu'à 10 mm/s pour les lentilles de grande taille / jusqu'à 0,02 mm/s pour les microlentilles)
• Position inclinée de l'unité d'avance + / - 45° au niveau du statif de mesure
• Positionnement libre de la pointe de palpage.

Bras de palpage LP D de conception bionique

• Dynamique du système de palpage optimisée par augmentation de la rigidité et de l'amortissement et un moment d'inertie :
  - Construction du système de palpage globalement optimisée
  - Choix de matériaux innovants
• Bras de palpage à puce intégrée pour :
  - Reconnaissance et identification du bras de palpage
  - Contrôle de la pose correcte du bras de palpage
  - Le bras de palpage met ses informations à disposition.

Vos résultats sont conformes !

• Le MarSurf LD 130 / 260 est la base de la mesure précise de vos pièces. La résolution verticale de 0,8 nm et les écarts de forme de < 100 nm vous garantissent une reproduction exacte de vos asphères.
• Changement du bras de palpage sans recalibrage.
• Mesure d'optiques à flancs à forte pente possible.
