Soudeuse par points et bossage avec contrôle de soudure continu

En savoir plus

Caractéristiques :

- Puissance : Nominale à 20% :142-253-316 kVA / à 50% : 90-160-200 kVA

Voir toutes les caractéristiques
04 28 28 00 60

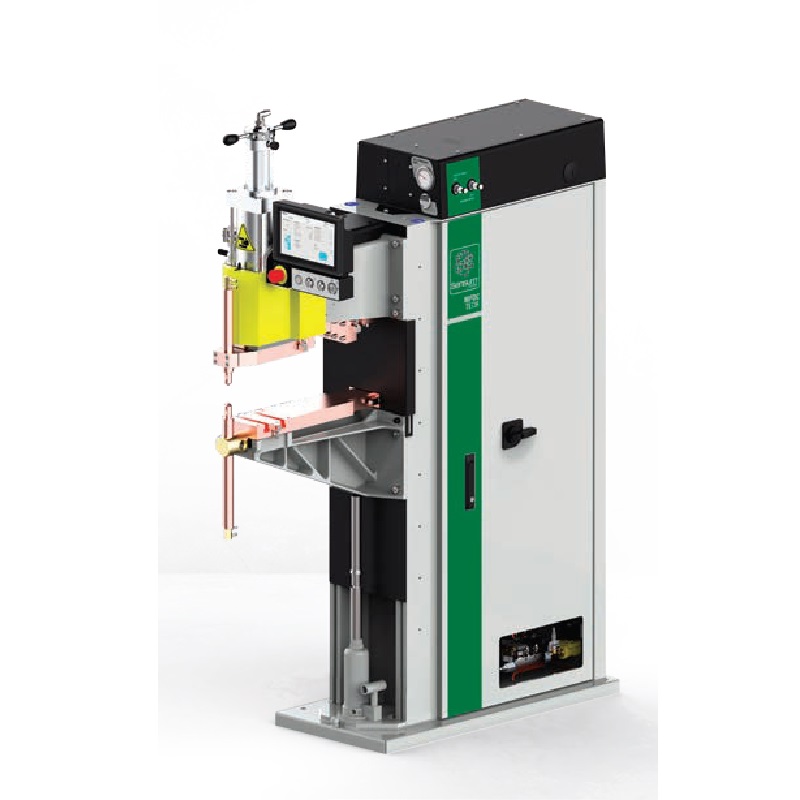

Cette soudeuse par points et bossages est un poste de soudage moyenne fréquence à descente rectiligne, prévue pour fournir des soudures de haute qualité.
Elle intègre un dispositif unique de contrôle de soudure continu qui vous permet de vérifier la qualité de votre travail en temps réel

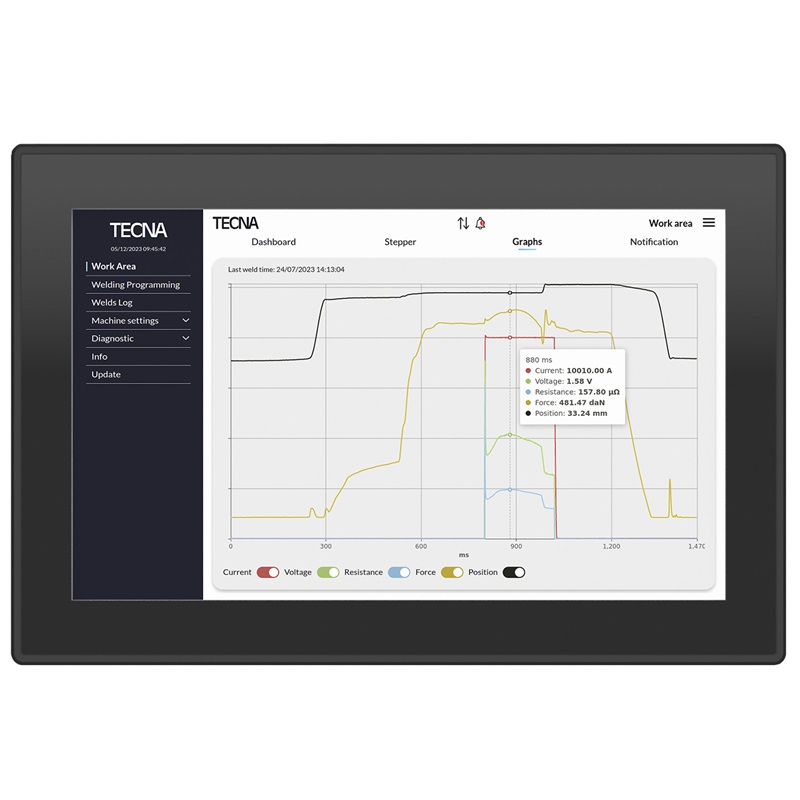

Fini les contrôles a posteriori entrainant des pertes de temps et de qualité. Le système Sensum intégré vous indique à tout moment :

  • la force appliquée aux électrodes
  • la tension

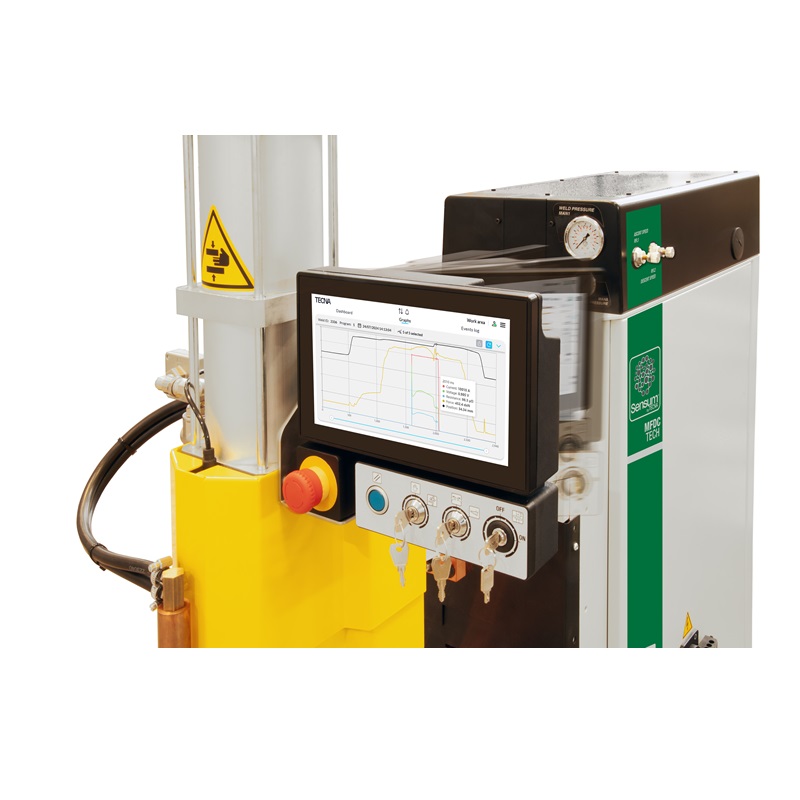

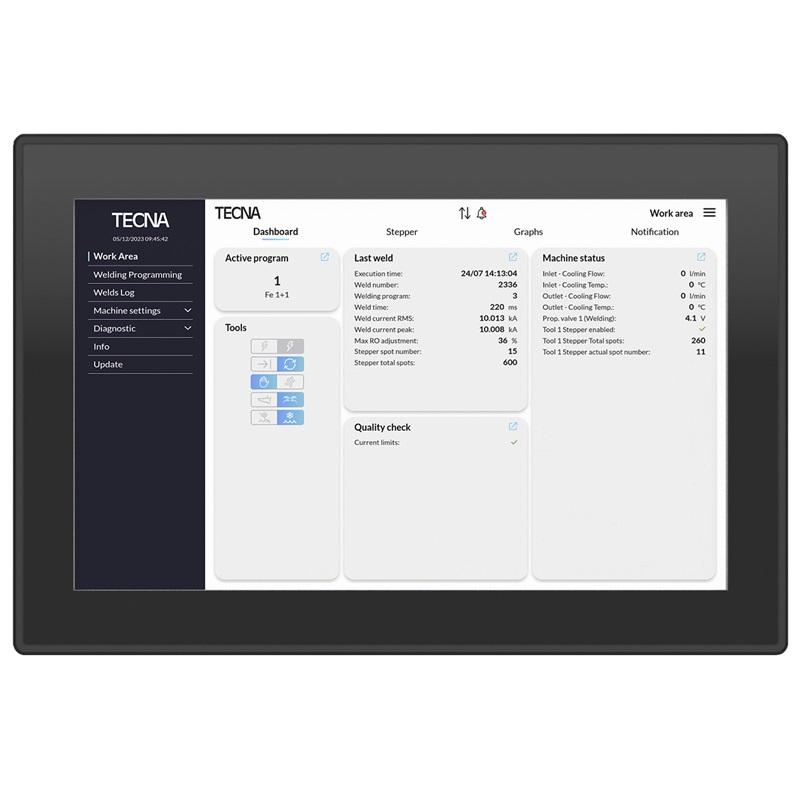

Cette série de soudeuses par points et bossage est nativement équipée d'une interface qui retranscrit les états de la machine et de la soudure en cours et vous livre un bilan complet en fin de processus.
Economique, cette machine est un équipement modulaire en ce qui concerne la structure mécanique, bras, tables, vérins.

Envie d'en savoir plus ? Consultez nous sans tarder.

Caractéristiques

Puissance Nominale à 20% :142-253-316 kVA / à 50% : 90-160-200 kVA


Soudeuse MF a contrôle de soudure continu  Unité 6151 6152 6153 6154 6155 6156 6157 6158 6159
Soudage par points X X X
Soudage par bossage X X X X X X
Puissance nominale 20% kVA 142 142 142 253 253 253 316 316 316
Puissance nominale 50 % kVA 90 90 90 160 160 160 200 200 200
Courant de court-circuit kA 32 32 32 42 42 42 64 64 64
Courant thermique à 100% kA 6,1 6,1 6,1 8,8 8,8 8,8 13 13 13
Tension secondaire à vide V 9,9 9,9 9,9 12,3 12,3 12,3 10,4 10,4 10,4
Alimentation V 400 400 400 400 400 400 400 400 400
Ecartement Min mm 175 175 175 175 175 175 175 175 175
Ecartement Max mm 475 475 475 475 475 475 475 475 475
Profondeur minimum mm 390 540 800 390 540 800 390 540 800
Profondeur aux plateaux par bossage mm 265 415 265 415 265 415
Force max. aux électrodes 6 bar - standard daN 736 736 736 736 736 736 736 736 736
Force max. aux électrodes 6 bar - option daN 1242 1242 1242 1242 1242 1242 1242 1242 1242
Course maximum mm 100 100 100 100 100 100 100 100 100
Double course standard mm 0-80 0-80 0-80 0-80 0-80 0-80 0-80 0-80 0-80
Refroidissement l/min 10 10 10 12 12 12 12 12 12
Poids net kg 490 500 550 540 550 600 540 550 600
Ø bras mm 60 60 60 60 60 60 60 60 60
Ø porte électrodes mm 32 32 32 32 32 32 32 32 32
Ø cône électrode (Autres sur demande) mm 19,05 19,05 19,05 19,05 19,05 19,05 19,05 19,05 19,05

Mot du fournisseur

CARACTERISTIQUES PRINCIPALES DE LA SOUDEUSE

  • Vérin et tige en acier chromé de forte épaisseur pour longue durée et utilisations sujets à fortes sollicitations; dispositif anti-rotation réglable.
  • Composants pneumatiques sans lubrification pour éviter le brouillard d’huile et protéger l’environnement.
  • Vérin avec double course réglable commandé par clef.
  • Descente des électrodes sans pression pour entretien et réglage.
  • Groupe filtre de l’air comprimé et réservoir inclus dans la machine.
  • Dispositif de coupure de l’air comprimé.
  • Transformateur, tables, porte-électrodes, et électrodes refroidis à l’eau ; enroulements revêtus de résine.
  • Pédale électrique à deux positions qui permet de serrer les pièces et de les souder uniquement si elles sont correctement positionnées.
  • Prédisposition à la connexion avec pédale électrique supplémentaire à deux étages pour le soudage avec rappel d’un programme de soudage différent.
  • Commande à deux mains* avec temporisateur pour une sécurité optimale et sélecteur à clef amovible sur tous les modèles.
    *la commande bi-manuelle est fournie standard uniquement sur les soudeuses par bossages et sur demande sur les soudeuses par points.
  • Bouton d’urgence pour l’arrêt immédiat de la machine.
  • Protection avec module de sécurité.
  • Fluxostat qui empêche le fonctionnement de la soudeuse sans refroidissement.
  • Conception propre.
  • Interface à écran tactile.
