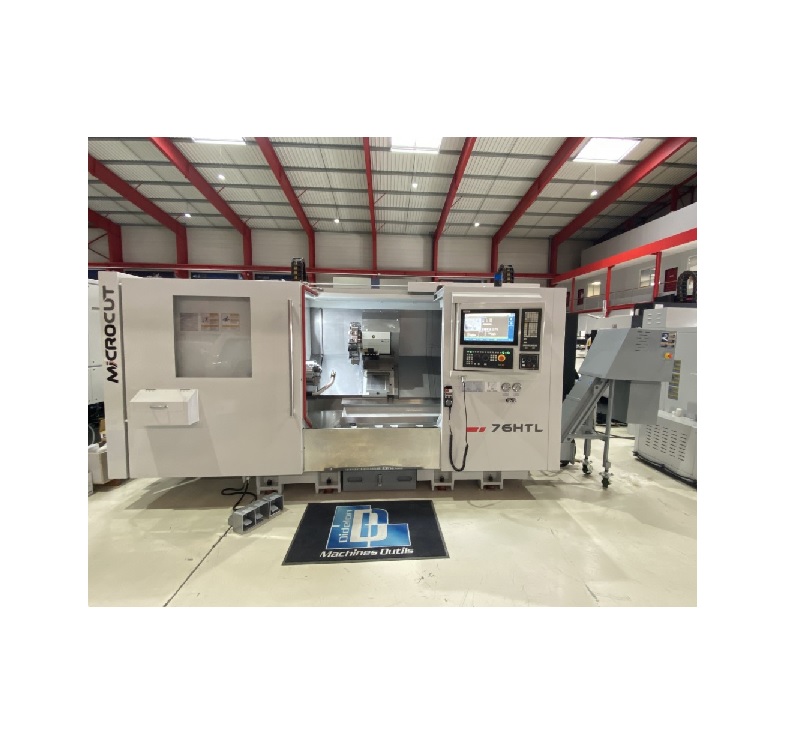

Tour CN à banc incline MICROCUT - HT/HTL - Commande Fanuc Siemens ou Fagor
Caractéristiques :
- Diamètre au dessus du banc : 600 mm
- Entre-pointe : 750 à 1250 mm
Le tour cn à banc incliné MICROCUT offre une exceptionnelle combinaison entre durabilité et fiabilité. D'une capacité d'usinage en barre de 51 a 90mm et de diamètre d'usinage de 750mm à 1250mm d'entre-pointe suivant les modèles, cette gamme de machines est destinée aux usinages de pièces à forte valeur ajoutée. Elle s'emploie pour la mécanique générale et de précision ainsi que dans les industries pétrolière, gazière ou nucléaire.
Ce tour industriel a été conçu pour être facile a utiliser grâce à ses larges vitres sécurisées, un panneau de commande ergonomique, un chargement et déchargement de pièce manuellement ou par potence aisé, et un dégagement des copeaux optimisé.

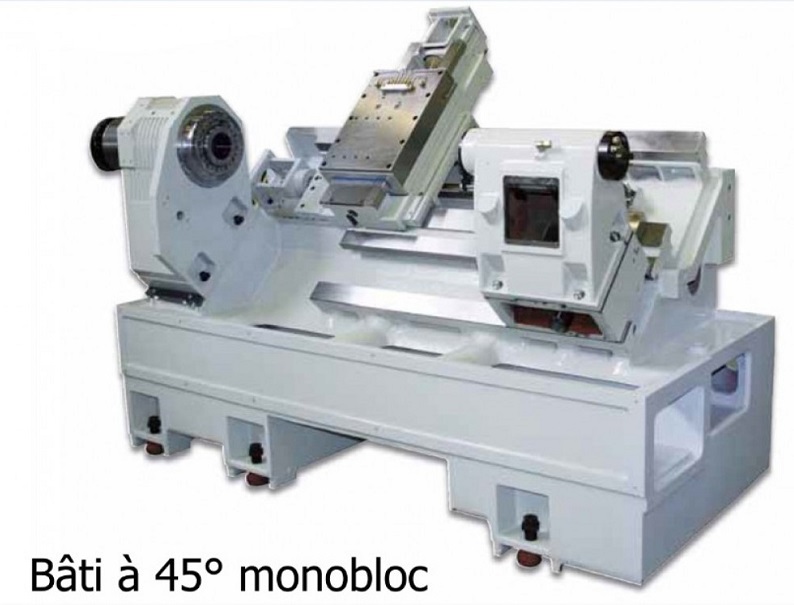

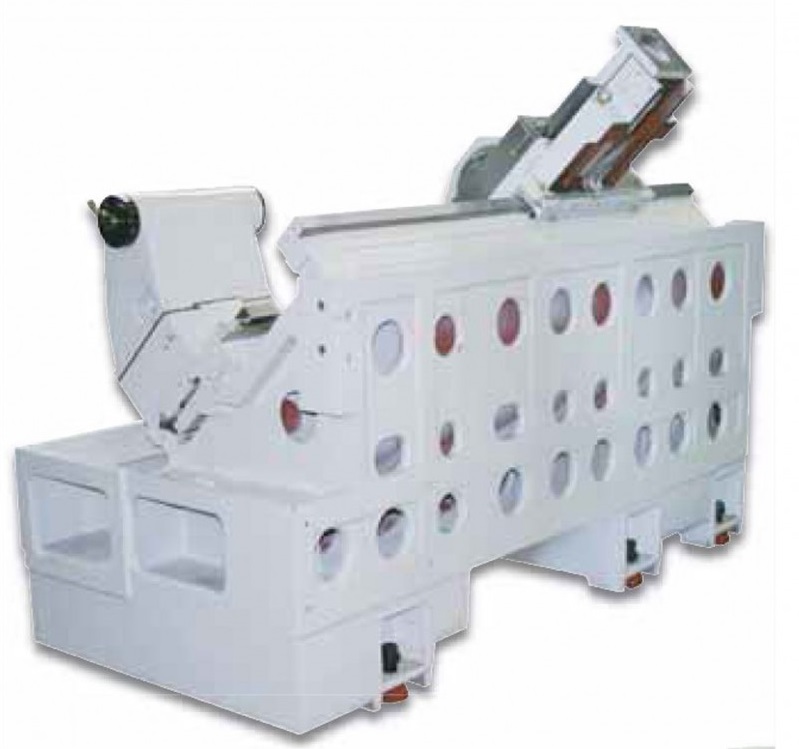

La structure de la machine monobloc est en fonte meehanite avec une position de la broche et de la contrepointe dans le même plan pour éviter les dispersions thermiques. Cette structure produit une grande rigidité et une stabilité de la machine dans le temps. Le guidage prismatique avec un revêtement Turcite B permet une charge importante et l'usinage de pièce lourde.
La tourelle a indexage rapide permet le montage de 12 / 8 outils a chaise ou VDI. Chaque station est équipée d'un système de lubrification permettant de refroidir l'outil et donc assurer une plus grande longévité de celui ci et une meilleure qualité d'usinage
La contrepointe largement dimensionnée est remorquable par le chariot. La sortie du fourreau hydraulique peut être actionnée par pédale ou programmée.

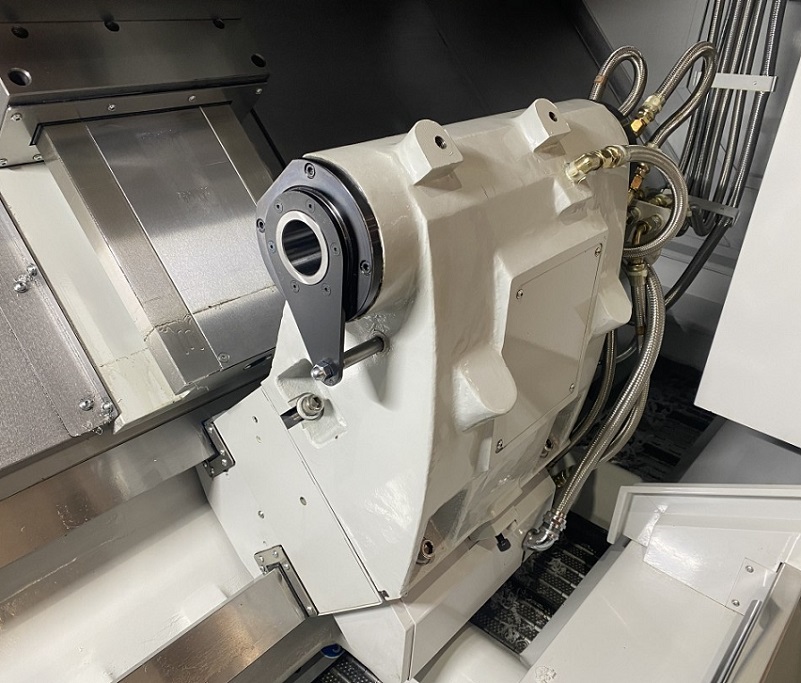

La boite de vitesse 2 gammes permet de fournir un couple important. La broche est montée sur 2 roulements cylindriques aux extrémités, et un roulement angulaire au centre.

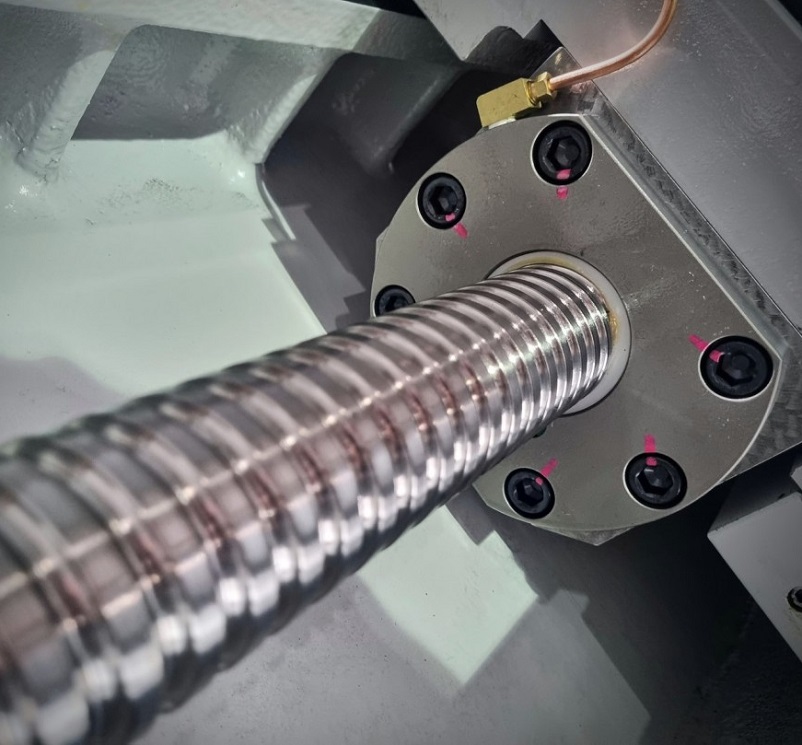

Les vis a billes sont montées sur des roulements haute précision de classe P4. Les vis précontraintes suppriment les phénomènes de dilatation thermique, et assurent une précision de positionnement et répétabilité.

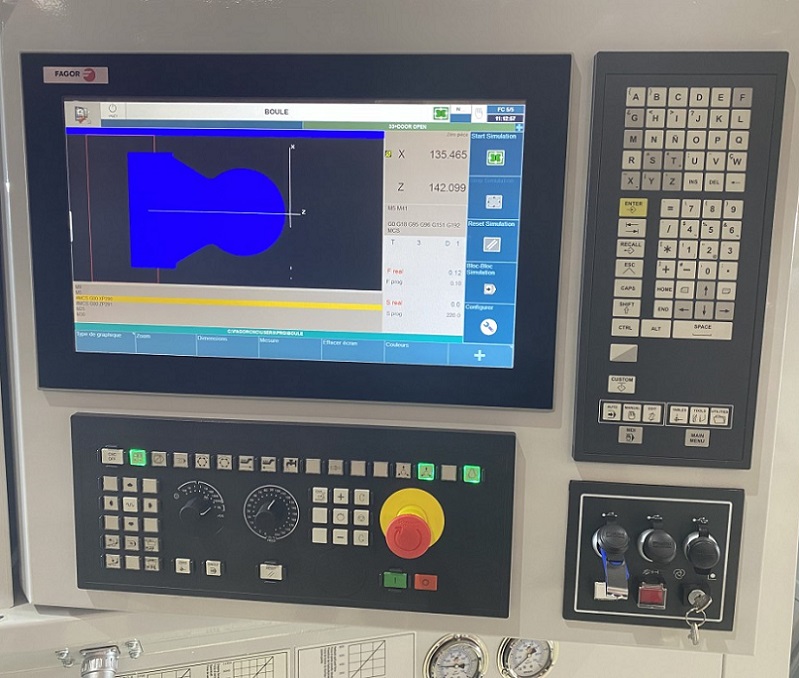

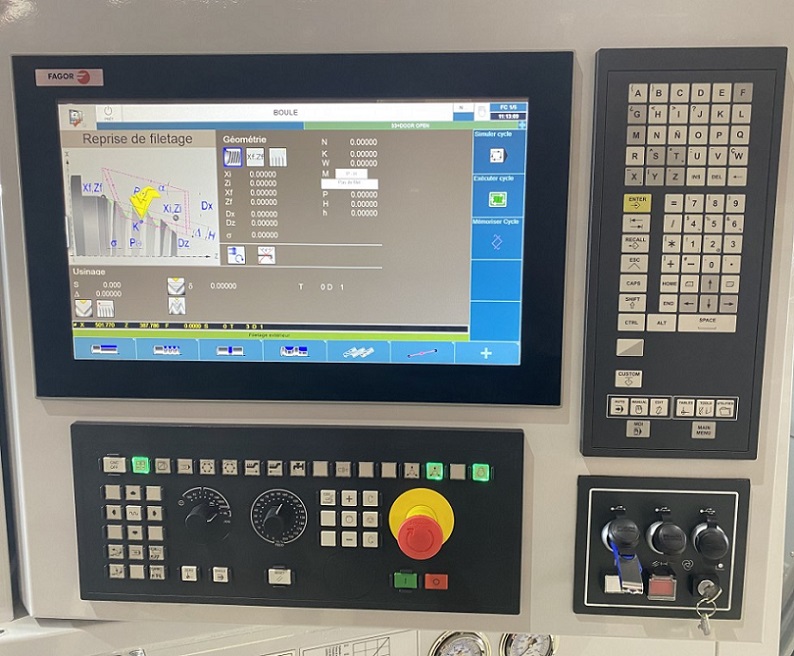

La commande numérique peut être une Fanuc 0iTD, une siemens 828D ou encore une Fagor 8055 / 8060.
Des ports USB et connexion ethernet sont disponibles pour relier la machine au réseau de l'entreprise.
Caractéristiques
| Diamètre au dessus du banc | 600 mm |
|---|---|
| Entre-pointe | 750 à 1250 mm |
| Alésage de broche | 66 à 105 mm |
| Commande numérique | FANUC / SIEMENS / FAGOR |
| 52HT/HTL | 76HT/HTL | 92HT/HTL | |
| Diametre au dessus du banc (mm) | 600 | 600 | 600 |
| Diamètre aussi de la coulisse transversale (mm) | 450 | 450 | 450 |
| Diamètre maxi usinable (mm) | 580 | 580 | 580 |
| Longueur maxi usinable (mm) | 750 / 1250 | 750 / 1250 | 750 / 1250 |
| Inclinaison du banc (°) | 45 | 45 | 45 |
| Diametre de barre maxi (mm) | 51 | 76 | 92 |
| Course X (mm) | 305 | 305 | 305 |
| Course Z (mm) | 750 /1250 | 750 /1250 | 750 /1250 |
| Vitesse de rotation (tr/min) | 4500 | 3000 | 2500 |
| Nez de broche | A2-6 | A2-8 | A2-8 |
| Alésage de broche (mm) | 66 | 92 | 105 |
| Nombre de gamme | 2 | ||
| Diamètre du mandrin hydraulique (mm) | 200 | 250 | 305 |
| Puissance du moteur de broche opt FAGOR (Kw) | 12/18.5 | 17/25 | 22/33 |
| type de tourelle | hydraulique | ||
| Nombre de station d'outils | 8//12 | 8//12 | 8 |
| Section des portes outils (mm) | 25 | 25 | 32 |
| Diametre des barres d'alésages (mm) | 40 | 40 | 50 |
| Temps d'indéxation (s) | 0,55 | ||
| Attachement pour tourelle motorisée (option) | VDI40 | VDI40 | VDI40 |
| Puissance des outils motorisés (option) (Kw) | 3.7 | 3.7 | 3.7 |
| Vitesse de rotation des outils motorisés (option) (tr/min) | 4000 | 4000 | 4000 |
| Avance rapide axe X / Y (option) / Z (m/min) | 24/24/24 | 24/24/24 | 24/24/24 |
| Avance de travail axe X / Z (m/min) | 3 | 3 | 3 |
| Puissance moteur pompe d'arrosage (Watt) | 620 | 620 | 620 |
| Précision de positionnement (mm) | +-0.01/300 | +-0.01/300 | +-0.01/300 |
| Répétabilité (mm) | +-0.01 | +-0.01 | +-0.01 |
| Type de déplacment | programmable | ||
| Cone morse | CM5 | CM5 | CM5 |
| Diamètre du foureau (mm) | 90 | 90 | 90 |
| Course du foureau (mm) | 120 | 120 | 120 |
| Poids (Kg) | 5700HT 7200HTL | 5700HT 7200HTL | 5700HT 7200HTL |
| Encombrement au sol (mm) | 3175 x 4050 | ||
| Hauteur (mm) | 1811 | ||
| Puissance moteur de broche opt FANUC (Kw) | 11/15 | 15/18.5 | 18.5/22 |
| Puissance moteur de broche opt SIEMENS (Kw) | 17/22 | 30/37 | 28/34 |
| Débit (L/min) | 58 | 58 | 58 |
Mot du fournisseur
EQUIPMENTS STANDARDS :
Les tours à commande numérique de production MICROCUT HT sont équipées en standard de :
- commande numérique FANUC 0iTD avec écran 10,4" et conversationnel manual guide i
- manivelle électronique déportée
- tourelle hydraulique à chaise 8 ou 12 postes
- mandrin hydraulique 3 mors diametre 10''
- système d'arrosage haute pression 1,5 bars
- dispositif de lubrification automatique avec alarme de niveau
- lampe d'éclairage de la zone de travail
- groupe hydraulique avec un bac capacité 80 litres
- contrepointe avec déplacement et sortie de contrepointe programmable
- cartérisation intégrale avec capteur de sécurité de fermeture de porte
- porte a ouverture et fermeture automatique
- ventilation de l'armoire électrique
EQUIPEMENTS OPTIONNELS : ces machines peuvent recevoir en option notamment :
- Une commande numérique Siemens 828D ou Fagor 8055
- Une broche avec axe C et une tourelle motorisée
- Des portes outils axiaux, radiaux motorisés
- Un axe Y
- Un disque de tourelle en VDI
- Un convoyeur a copeaux
- Un benne a copeaux
- Un mandrin hydraulique diametre 500mm
- Un dispositif d'ouverture et de fermeture de porte automatique
- Un système d'arrosage 5 bars, voir 20 bars en centre outil
- Un déshuileur
- Un pistolet de lavage
- Un palpeur outil renishaw
- Un récupérateur de pièces
- Un avance barre
- Une lunette fixe hydraulique
