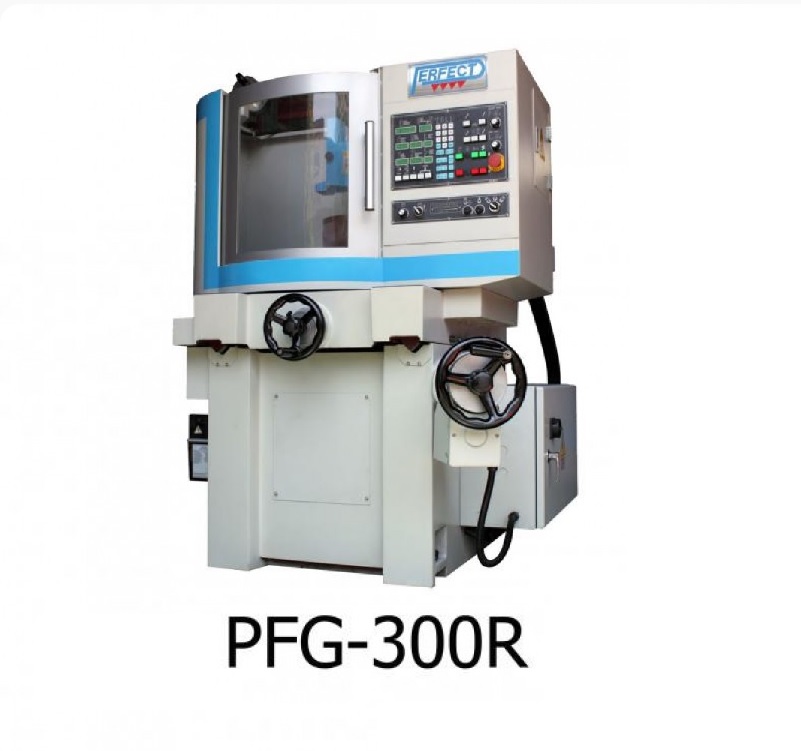

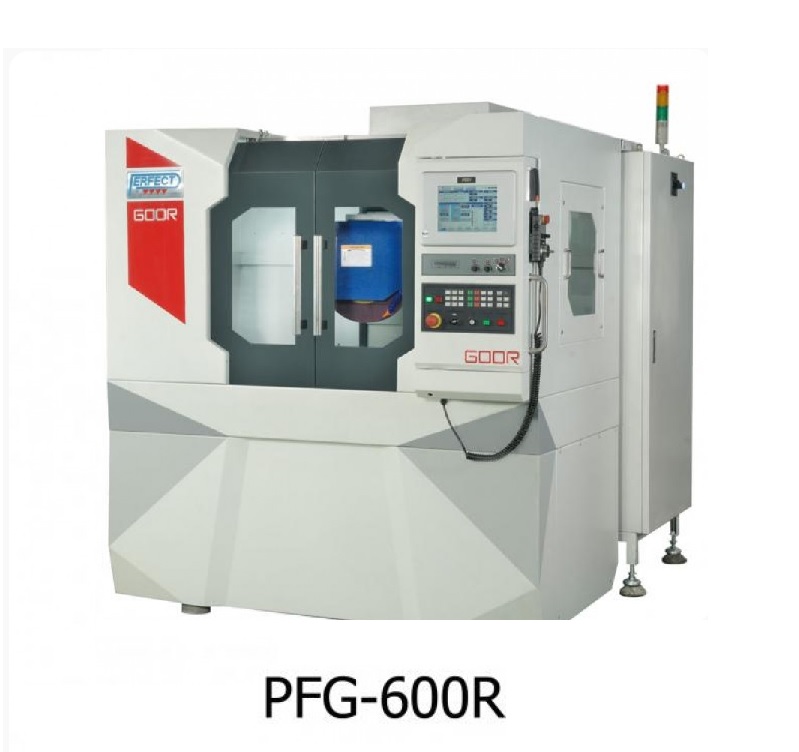

Rectifieuse à plateau circulaire PERFECT - PFG - R
La rectifieuses a plateau circulaire PERFECT de la gamme PFG-R est une machine de rectification plane. Elle propose une large gamme de dimensions de plateaux de 200 à 600mm.
Ces rectifieuses à plateau se caractérisent par :
- Un bâti en fonte stabilisée pour assurer une grande rigidité, stabilité et précision a la machine
- Des guidages prismatiques recouverts de Turcite B sur les axes X et Z
- Une broche de précision de type CP4

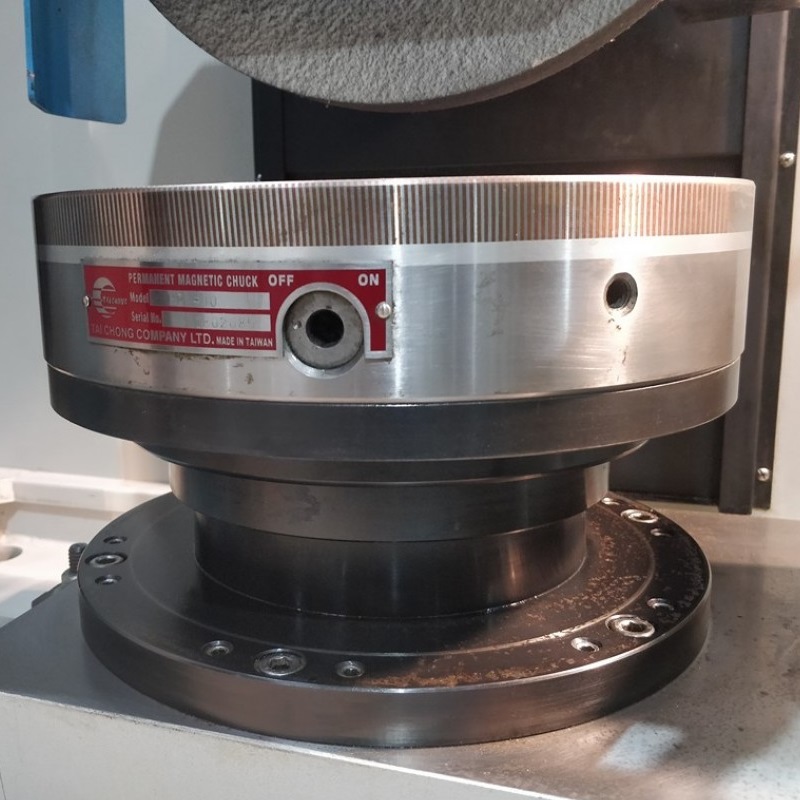

- Un plateau circulaire monté sur une vis a billes de précision
- Une cartérisation complète de la machine et de l'enceinte de travail
- Un réglage automatique de la course transversale pour une facilité d'utilisation
Pour améliorer la productivité, elles peuvent être complétées par :
- Une course verticale plus importante
- Une filtration papier avec séparateur magnétique
- Une prise de passe automatique sur le vertical
- Une règle de mesure sur le vertical 1um
- Une filtration papier avec séparateur magnétique
Caractéristiques
| Rectifieuse plane à plateau circulaire | 200R | 250R | 300R | 400R | 500R | 600R |
| Dimension du plateau circulaire (mm) | 200 | 250 | 300 | 400 | 500 | 600 |
| Rayon maximum rectifiable (mm) | 130 | 140 | 190 | 240 | 310 | 360 |
| Distance max axe broche/plateau (mm) | 400 | 400 | 300 | 300 | 500 | 500 |
| Vitesse rotation du plateau (tr/min) | 20 à 110 | 20 à 110 | 20 à 110 | 20 à 100 | 10 à 120 | 10 à 120 |
| Vitesse avance rapide transversale (mm/min) | 1000 | 1000 | 1000 | 1000 | 900 | 900 |
| Vitesse d'avance verticale (mm/min) | 550 | 550 | 550 | 550 | 300 | 300 |
| Vitesse de rotation de la meule (tr/min) | 2900 | 2900 | 1450 | 1450 | 1450 | 1450 |
| Puissance du moteur de broche (CV) | 2 | 2 | 5 | 5 | 10 | 10 |
| Dimension de la meule (mm) | 180x13x31,75 | 180x13x31,75 | 355x38x127 | 355x38x127 | 405x50x127 | 405x50x127 |
| Encombrement (Lxlxh) (mm) | 1500x1650x 1800 | 1500 x 1650 x 1800 | 1850 x 1900 x 2100 | 1850 x 1900 x 2100 | 1860 x 2930 x 2080 | 1860 x 2930 x 2080 |
| Poids (Kg) | 1300 | 1300 | 1600 | 1600 | 5500 | 5600 |
