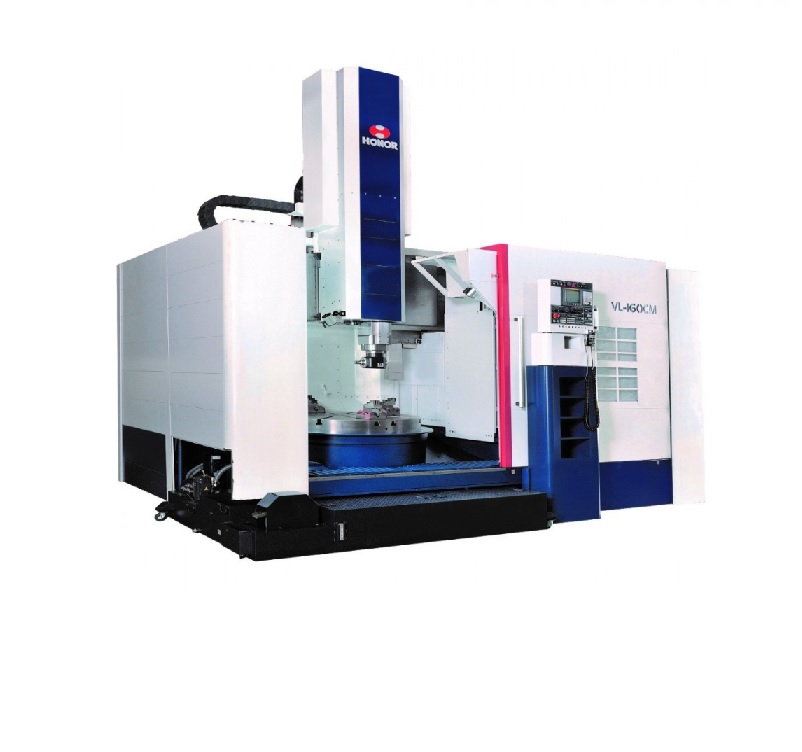

Tour vertical numerique HONOR - VL pour aéronautique et mécanique générale
Le tour vertical Honor VL est une machine de production à commande numérique pour les pièces de grandes dimensions.
Très implantée dans le milieu aéronautique, ces machines outils peuvent également répondre aux besoins des sociétés de mécanique générale.
Cette gamme de machine se caractérise par :

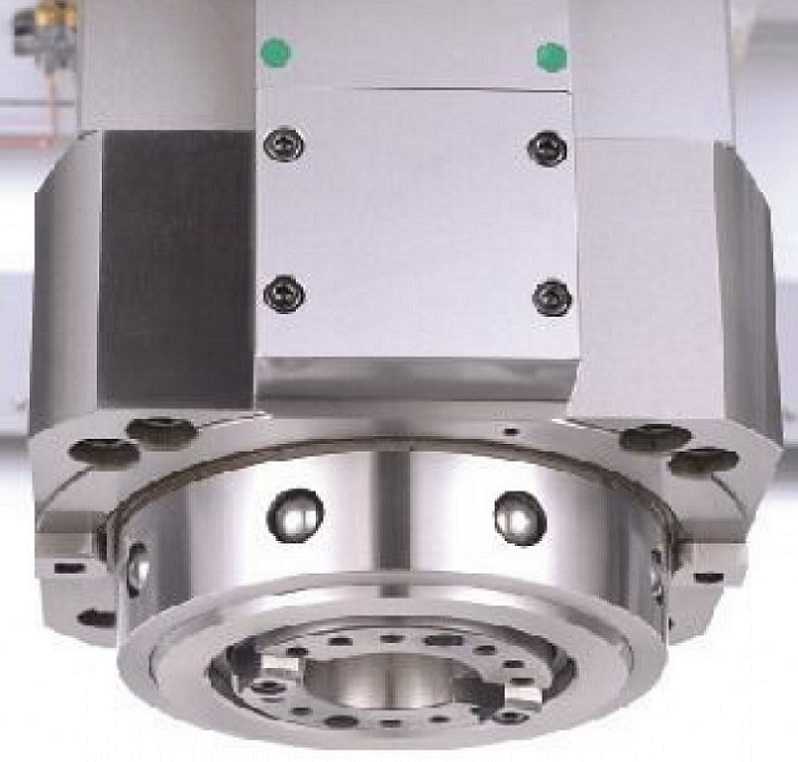

- Tours verticaux à tourelle très rigides

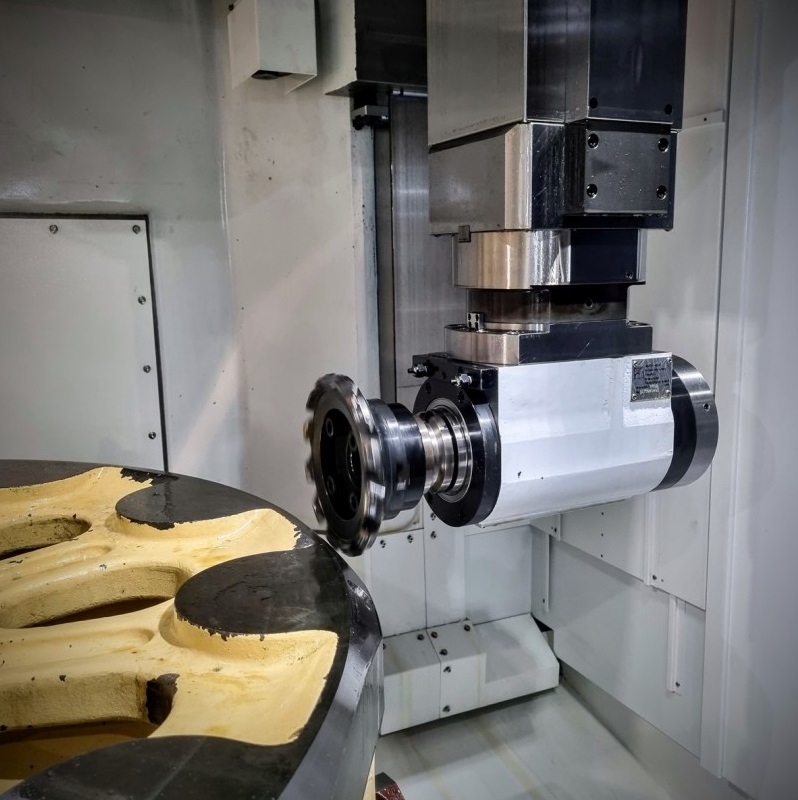

- Fonction fraisage en option
- Version A : tourelle horizontale (8 ou 12 postes)
- Version H : tourelle verticale pour barre d’alésage (6 ou 4 postes)
- Version G : banc plat à la place de la tourelle (4 outils)
- Version T : 2 tours assemblés pour devenir bi-broches
Caractéristiques
| VL-86 | VL-66 | VL-100 | VL-125 | VL-160 | |
| Diamètre admissible (mm) | 950 | 850 | 1200 | 1600 | 2000 |
| Hauteur usinable (mm) | 650 | 650 | 1000 | 1200 | 1200 |
| Poids de pièce max. (kg) | 2000 | 1500 | 3500 | 5000 | 8000 |
| Diamètre du plateau (mm) | 800 | 610 | 1000 | 1250 | 1600 |
| Vitesse de rotation (tr/min) | 5 a 600 | 5 a 700 | 3 a 400 | 3 a 300 | 3 a 250 |
| Nb de postes du magasin | 12 | 12 | 12 | 12 | 12 |
| Section d'outils (mm) | 200 x 200 | 200 x 200 | 200 x 200 | 220 x 220 | 220 x 220 |
| Avances rapides (m/min) | 10 | 10 | 10 | 10 | 10 |
| Course X (mm) | -100 à +750 | -100 à +650 | -100 à +750 | -200 à +950 | -200 à +1150 |
| Course Z (mm) | 600 | 600 | 700 | 900 | 900 |
| Encombrement (mm) | 3450x3600x4500 | 3450x3600x4500 | 3665x2850x4300 | 6500x4900x5200 | 7100x5200x5250 |
| Poids (kg) | 13500 | 12500 | 17800 | 24500 | 27500 |
