Appareil de mesure rugosité et contour à palpeur MarSurf VD 140

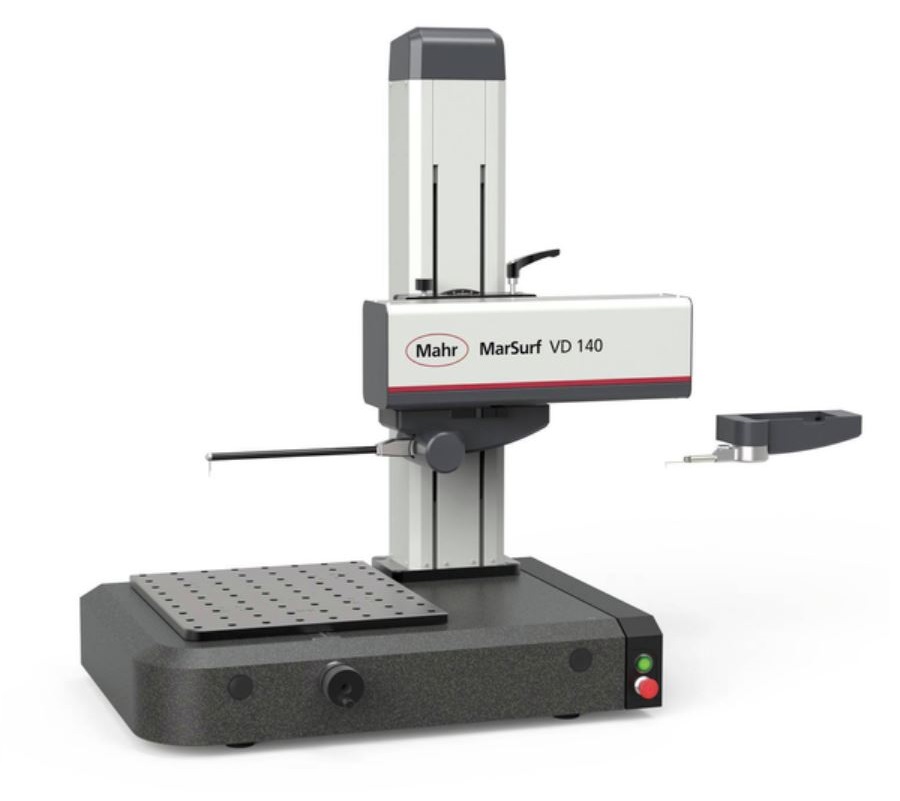

L’ appareil de mesure rugosité et contour à palpeur MarSurf VD 140 est un équipement stationnaire polyvalent. Il est à la fois un rugosimètre et un contouromètre, avec un changement de palpeur simple et sans outil, grâce au système de fixation innovant. Il bénéficie en outre de tous les atouts des machines MarSurf :
- Durées de mesure courtes grâce aux vitesses d'axes élevées et aux cycles de mesure automatiques

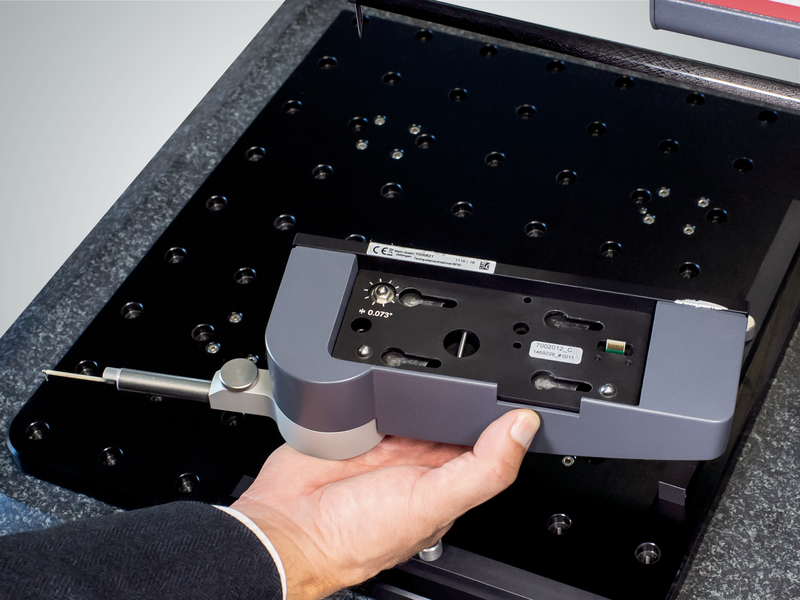

- Support magnétique pour un changement rapide et sans outil du bras de palpage
- Table porte-pièce spacieuse et grande étendue de mesure : particulièrement adaptée à la mesure de pièces de grande taille
Les domaines d'utilisations sont nombreux ; à titre d'exemple :
- Mécanique : palier, filetages, tiges filetées, vis à billes, arbres, crémaillères
- Production : mesure de contour en processus partiellement automatique
- Automobile : système de freinage, engrenages, vilebrequin, arbre à cames, culasse
- Médecal : contour d'endoprothèsesde pour hanche et genou, contour de vis médicales, contour d'implants dentaires
Caractéristiques
| Appareil de mesure rugosité et contour à palpeur | MarSurf VD 140 | N° d'art. 6269020 |
| Résolution | Avec palpeur |
| Plage de mesure 1: 7.6 nm | |
| Plage de mesure 2: 0.76 nm | |
| Avec palpeur mesure de contour | |
| max. 6 nm (with 210 mm bras de palpage) | |
| Longueur du bras de palpage | Avec palpeur |
| 45 mm to 135 mm | |
| Avec palpeur: | |
| 210 mm to 490 mm | |
| Écart de guidage | 0,07 µm / 20 mm (avec système de palpage BFW 250) |
| 0,35 µm / 60 mm | |
| 0,4 µm / 140 mm | |
| Vitesse de mesure | Jusqu'à 10 mm/s |
| Longueur d'exploration (en X), fin | 140 mm |
| Vitesse de positionnement | 0,02 - 200 mm/s (en X) |
| Palpeur | Roughness probe system (skidless) |
| Contour probe system | |
| Étendue de mesure mm | avec système de palpage BFW 250 |
| 500 µm (±250 µm) pour longueur de bras de palpage 45 mm | |
| 1500 µm (±750 µm) pour longueur de bras de palpage 135 mm | |
| avec système de palpage C 11 | |
| 70 mm pour longueur du bras de palpage 350 mm | |
| 100 mm max avec longueur du bras de palpage 490 mm | |
| Longueurs d'exploration | 0.1 mm to 140 mm |
| Force de mesure (N) | with roughness probe system: |
| 0.7 mN | |
| 4 mN à 30 mN, ajustable avec le logiciel |
Mot du fournisseur
Changement des systèmes de palpage sans outils
Les systèmes de palpage optimisés permettent des mesures de rugosité et de contour de haute précision, avec le même poste de mesure :
- Le changement en cours de fonctionnement réduit les temps de changement
- Mesure de rugosité avec le système de palpage du contour possible avec de très grandes étendues de mesure
- Grande sécurité de fonctionnement grâce à l'interface numérique
- Le changement de système de palpage permet également des mesures de rugosité de haute précision
Mesure plus simple et rapide
Le système de serrage simple permet un
positionnement sûr, rapide et correct des pièces. La mesure elle-même est
réalisée par les axes rapides et les nouveaux systèmes de palpage jusqu'à 65 %
plus rapidement (exemple de mesure d'une pointe).
L'association entre les axes CNC rapides
et MarWin permet d'automatiser l'ensemble du processus. Ceci permet
d'importantes économies du processus sur place.
