Bras manipulateur industriel MX Maxipartner, 900 kg

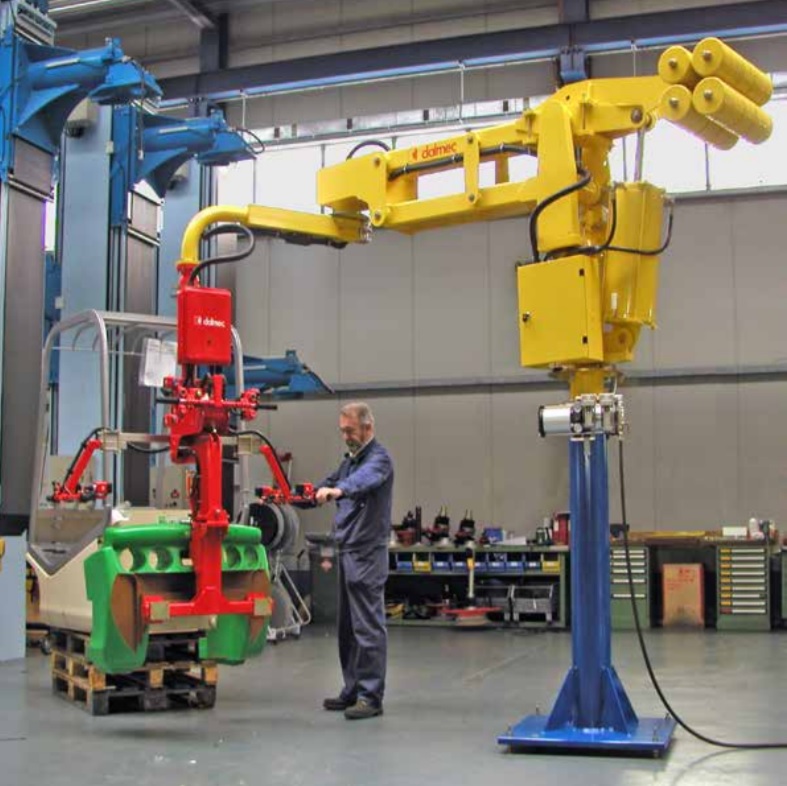

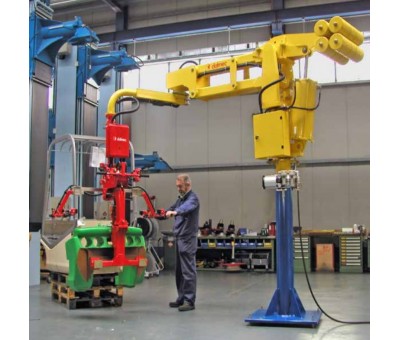

Le bras manipulateur industriel MAXIPARTNER MX, répond spécifiquement aux exigences liées à la manutention de charges élevées (max. 900 kg).
Conçu et réalisé pour les manipulations particulièrement difficiles, il permet à l'opérateur de déplacer sa charge sans effort, même en porte-à-faux, dans tous les points du volume de travail et dans des conditions optimales d’ergonomie et de sécurité.
Extrêmement polyvalent, le manipulateur MAXIPARTNER est associé à des outils de préhension standards ou sur mesure, pour la manipulation ergonomique de pièces industrielles, éléments de turbines, radiateurs, tôles, panneaux, fûts, ou produits alimentaires..
Robuste, la structure du MAXIPARTNER permet notamment d’annuler l’effet de "dérive" inhérent à la mapulation de charges élevées.
PRINCIPE DE FONCTIONNEMENT : l’équilibrage de la charge est obtenu par l’effet d’un vérin pneumatique sur un système à leviers.
Le vérin amplifie l’action de montée et de descente qui est appliquée manuellement par l’opérateur sur l’outil de préhension ou directement sur la charge. Le vérin est alimenté par deux circuits préréglés: le premier équilibre en permanence l’outil de préhension, le second équilibre les différents poids de la charge.
Caractéristiques
DISPOSITIFS D’EQUILIBRAGE
- Levier montée/descente : le mouvement vertical en charge s’obtient par action de l’opérateur sur un levier.
- Semi-automatique : l’opérateur dispose d’un levier pour commander la montée ou la descente de la charge. Dès que l’opérateur arrête son action sur le levier, il dispose d’une commande à bouton poussoir lui permettant d’équilibrer instantanément la pièce manipulée.
| Spécifications du bras manipulateur industriel MX Maxipartner |
| Force max. 900 Kg |
| Rayon d’action max: 4500 mm |
| Vitesse max de levage: 0,5 m/seconde |
| Course verticale: 2200 mm |
| Système de commande: seul pneumatique |
| Alimentation: air comprimé filtré (40 µm), non lubrifié |
| Pression d’utilisation: 0.7 ÷ 0.8 Mpa |
| Température d’utilisation: de +0° à +45° C |
| Niveau sonore: <70 dB |
| Consommation: de 100 Nl ÷ 400 Nl pour cycle de travail |
| Rotations: à 360° à l’infini autour de l’axe de la colonne et de l’outil de préhension |
| à 300° de l’axe intermédiaire |
