DALMEC

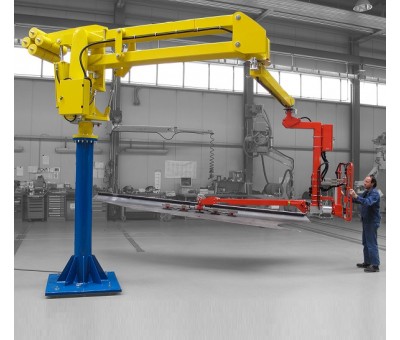

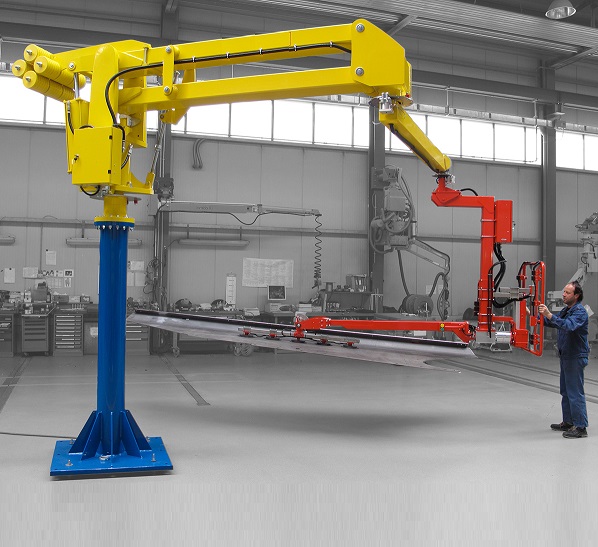

Manipulateur de charge lourde Mega Partner MG, 1500 kg
Le manipulateur de charge lourde MEGAPARTNER MG est l'auxilaire de vos manutentions les plus difficiles. Manipulation ergonomique de pièces mécaniques, plaques de tôles, composants automobiles, aéronautiques, bobines lourdes, ensemble mécanosoudé... Il répond spécifiquement aux exigences liées à la manutention de charges élevées jusqu’à 1500 kg et d’atteindre les rayons de travail jusqu’à 5000 mm avec charges de 650 kg.
Grâce au manipulateur de charges lourdes Megapartner, tout opérateur peut déplacer sa charge même en porte-à-faux, dans tous les points du volume de travail sans effort et dans des conditions optimales d’ergonomie et de sécurité.
PRINCIPE DE FONCTIONNEMENT L’équilibrage de la charge est obtenu par l’effet d’un vérin pneumatique sur un système à leviers.
Le vérin amplifie l’action de montée et de descente qui est appliquée manuellement par l’opérateur sur l’outil de préhension ou directement sur la charge. Le vérin est alimenté par deux circuits préréglés: le premier équilibre en permanence l’outil de préhension, le second équilibre les différents poids de la charge.
Caractéristiques
DISPOSITIFS D’EQUILIBRAGE
Levier montée/descente Le mouvement vertical en charge s’obtient par action de l’opérateur sur un levier.
Semi-automatique L’opérateur dispose d’un levier pour commander la montée ou la descente de la charge. Dès que l’opérateur arrête son action sur le levier, il dispose d’une commande à bouton poussoir lui permettant d’équilibrer instantanément la pièce manipulée.
| Spécifications du manipulateur préhenseur de charges lourdes Mégapartner |
| Force max.: 1500 Kg |
| Rayon d’action max: 5000 mm |
| Course verticale: 3050 mm |
| Système de commande: seul pneumatique |
| Alimentation: air comprimé filtré (40 µm), non lubrifié |
| Pression d’utilisation: 0.7 ÷ 0.8 Mpa |
| Température d’utilisation: de +0° à +45° C |
| Niveau sonore: <70 dB |
| Consommation: de 100 Nl ÷ 600 Nl pour cycle de travail |
| Rotations: à 360° à l’infini autour de l’axe de la colonne et de l’outil de préhension |
| à 300° de l’axe intermédiaire |
